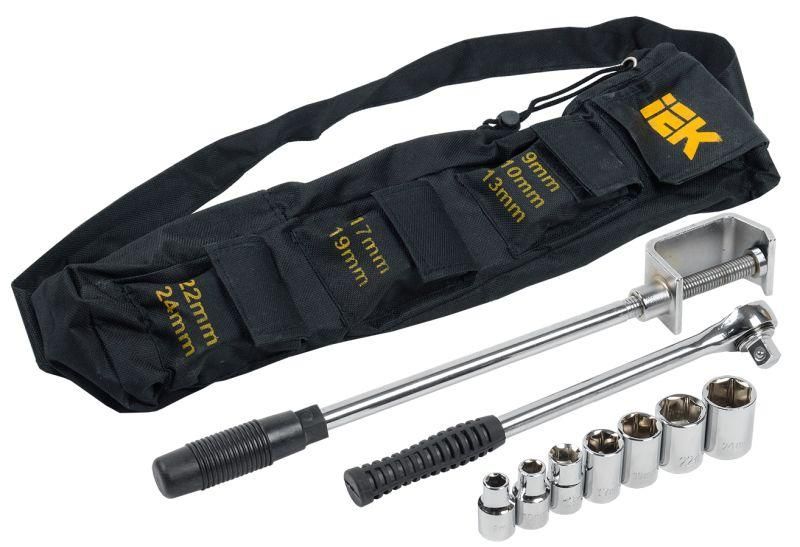

Набор для монтажа болтовых наконечников НМБ-7-290, 9 шт IEK (ИЭК) TSM10-07-290

Набор для монтажа болтовых наконечников и соединений НМБ-7-290 от IEK - комплект ручных инструментов для надёжного монтажа болтовых наконечников и соединителей с срывными болтами. Подходит для работы с кабелями на объектах энергетики, промышленного оборудования и автоматизации.

Назначение и область применения

Набор для монтажа болтовых наконечников и соединений НМБ-7-290 предназначен для установки кабельных наконечников и соединителей, оснащённых срывными болтами - например, типов НМБ, ЗОИ и аналогичных. Инструмент обеспечивает точный и контролируемый монтаж без повреждения деталей. Применяется при подключении силовых кабелей на распределительных щитах, трансформаторах, станках, конвейерах и других устройствах, где требуется высокая надёжность контакта.

Технические характеристики

• Тип изделия: Комплект ключей
• Тип привода: Ручной
• Посадочный размер: 1/2 дюйма - совместим с большинством стандартных насадок и удлинителей
• Количество элементов в наборе: 9 штук
• Наличие блокиратора: Да - предотвращает случайное открытие механизма
• Наличие сменных вставок: Да - позволяет работать с различными размерами болтов
• Наличие фиксации: Да - удерживает головки в рабочем положении
• Гарантийный срок: 72 месяца

Совместимость и монтаж

Набор для монтажа болтовых наконечников и соединений НМБ-7-290 работает с кабельными наконечниками, имеющими срывные болты стандарта DIN 46235 / ГОСТ 7385. Посадочный размер 1/2 дюйма позволяет использовать инструмент с любыми ручными трещотками и торцевыми головками этого стандарта. Для монтажа: закрепите изделие струбциной, выберите подходящую головку, зафиксируйте её и проворачивайте ключ до срыва болта - сигнал окончания монтажа.

Безопасность и стандарты

Набор соответствует требованиям безопасности для ручного электроинструмента. Все металлические части изготовлены из хромованадиевой стали с термообработкой - обеспечивающей прочность и долговечность. Отсутствие электропитания исключает риск поражения током при работе на токоведущих частях. Струбцина имеет изолированные поверхности, что допускает применение вблизи под напряжением при соблюдении правил ЛЭЗ.

Преимущества

• Струбцина фиксирует наконечник, исключая смещение при затяжке - снижает вероятность брака
• Реверсивный трещоточный ключ позволяет работать в ограниченном пространстве без полного оборота
• Сменные вставки увеличивают универсальность - один набор заменяет несколько специализированных инструментов
• Фиксация головок и блокиратор предотвращают выпадение и самопроизвольное открывание
• 72-месячная гарантия подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для монтажа наконечников без срывных болтов - например, гильзовых или опрессовываемых
• Не используется для затяжки болтов выше класса прочности 8.8 - возможен выход из строя головок
• Не рекомендуется применять в условиях постоянного воздействия воды или агрессивных сред - инструмент не имеет защиты IP
• Посадочный размер 1/2 дюйма требует наличия соответствующего переходника для работы с более мелкими приводами (1/4”)

Примеры использования

• Установка наконечников НМБ-16 на медные кабели 16 мм2 в распределительном щите
• Монтаж зажимов ЗОИ на входных кабелях трансформаторной подстанции
• Подключение силовых кабелей к контактным группам автоматических выключателей
• Обслуживание конвейерных систем с частыми перебоями питания - быстрая замена наконечников без демонтажа всей цепи

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и наконечника - не используйте oversized или undersized наконечники
• При использовании струбцины ориентируйте жилы кабеля так, чтобы они не перегибались - это продлевает срок службы изоляции
• Часто меняйте головки в зависимости от размера болта - не пытайтесь “прижать” одну головку на нескольких типах
• Храните набор для монтажа болтовых наконечников и соединений НМБ-7-290 в сухом месте - даже сменные вставки подвержены коррозии при длительной влажности
• Проверяйте состояние срывных болтов перед каждым монтажом - деформированные или повреждённые болты недопустимы
