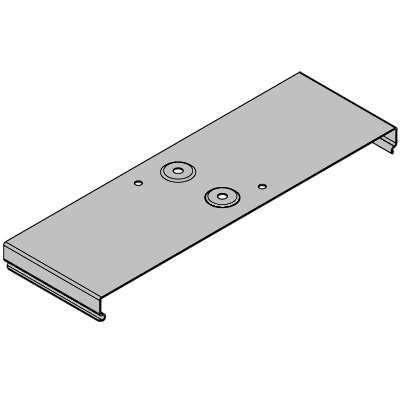

Накладка соединительная CGC для крышки осн. 100 гор. оцинк. DKC 37392HDZ ДКС

Накладка соединительная для крышки лотка основание 100 мм горячеоцинкованная от DKC (ДКС), артикул 37392hdz, предназначена для надежного соединения торцов крышек кабельных лотков шириной 100 мм, особенно когда cuts выполнены некачественно или не точно по размеру. Продукт из серии S5 Combitech создан для работы в сложных условиях — от промышленных цехов до открытых участков трасс.

Назначение и область применения

Накладка соединительная используется для восстановления герметичности и механической целостности стыка между двумя частями крышки кабельного лотка. Подходит для ситуаций, когда лоток был отрезан нестандартно, либо требуется временный ремонт без замены всей секции. Обеспечивает плотное прилегание, предотвращает попадание пыли, влаги и мелкого мусора внутрь лотка. Применяется в системах прокладки силовых и слаботочных кабелей на заводах, в энергообъектах, транспортной инфраструктуре и других местах с высокими требованиями к защите проводки.

Технические характеристики

• Высота лотка: 100 мм — совместима с лотками этого стандарта;
• Материал: сталь с толщиной 1 мм — обеспечивает достаточную жесткость без избыточного веса;
• Защитное покрытие: горячее цинкование (гальванопокрытие методом погружения) — повышает коррозионную стойкость в агрессивной среде;
• Тип соединения: винтовой разъем — позволяет фиксировать накладку без сварки, легко демонтировать;
• Тип лотка: кабельный лоток — предназначена исключительно для крышек, не для боковых стенок;
• Огнестойкость: да — материал не поддерживает горение, соответствует нормам пожарной безопасности;
• Климатическое исполнение: УХЛ(1,5) — работает при температуре от −40 °C до +40 °C, допускает повышенную влажность и солевой туман;
• Цвет: серый — единый цветовой ряд с другими элементами серии S5 Combitech;
• Исполнение: шарнирное — позволяет накладке гнуться по контуру лотка, адаптируясь к небольшим перепадам поверхности.

Совместимость и монтаж

Накладка соединительная 37392hdz совместима только с кабельными лотками шириной 100 мм и соответствующими крышками из серии S5 Combitech. Для установки необходимо:

• Разместить накладку на стыке двух крышек так, чтобы она перекрывала зазор полностью;
• Закрепить с помощью винтов (не входят в комплект) через отверстия по краям — шаг крепления рекомендуется 80–100 мм;
• Не использовать для соединения боковых стенок лотка — конструкция рассчитана только на верхнюю часть;
• Перед монтажом проверить, что кромки крышек не имеют острых заусенцев — они могут повредить покрытие.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии, характерным для промышленных систем прокладки кабелей. Горячее цинкование соответствует ГОСТ 14771-76, климатическое исполнение УХЛ(1,5) — ГОСТ 15150. Накладка не содержит токсичных материалов и безопасна при работе в закрытых помещениях.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию — срок службы увеличен в 2–3 раза по сравнению с окрашенной сталью;
• Шарнирная конструкция позволяет накладке гнуться, компенсируя неровности среза крышки;
• Винтовое крепление не требует сварки — снижает время монтажа и риск повреждения покрытия;
• Совместимость с серией S5 Combitech — возможность комбинирования с другими элементами системы без адаптеров;
• Подходит для ремонта — экономит средства на замене всего участка лотка.

Ограничения применения

• Не применяется для лотков шириной более или менее 100 мм — не обеспечит герметичность;
• Не предназначен для нагрузок выше массы крышки — не выдерживает давление людей или оборудования;
• Не рекомендовано использование в условиях постоянного погружения в воду — хотя IP-класс не указан, покрытие не гарантирует длительную работу под водой;
• Не подходит для соединения металлических боковых стенок — конструкция не имеет ребер жесткости для таких задач.

Примеры использования

• На производстве: ремонт крышки лотка после резки болгаркой на конвейере;
• В энергетике: быстрое восстановление защиты кабеля в распределительном щите после модификации трассы;
• На железнодорожных станциях: соединение крышек в зонах с высокой влажностью и соляным туманом;
• В логистических комплексах: временное решение при изменении маршрута кабельной трассы без полной переделки системы.

Практические советы

• При заказе убедитесь, что ваш лоток имеет именно 100 мм в ширину — другие размеры не подходят;
• Используйте оцинкованные винты M4–M5 для сохранения коррозионной стойкости всей системы;
• Проверьте, что накладка свободно гнётся — если жесткая, возможно, деформация при транспортировке;
• После монтажа осмотрите места крепления: если видны следы царапин на цинке — обработайте их антикоррозийным составом;
• Эта накладка — не замена полноценного соединителя; используйте её только как ремонтное или компенсационное решение.
