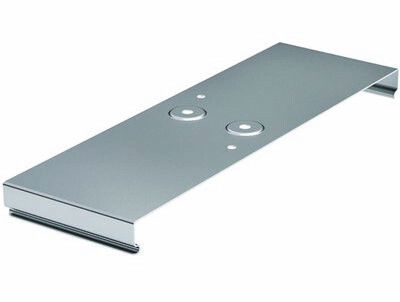

Накладка соединительная CGC для крышки осн. 500 DKC 37397 ДКС

Накладка соединительная для крышки лотка основание 500 мм DKC, CGC - элемент системы S5 Combitech, предназначенный для герметичного и прочного соединения участков кабельного лотка, особенно когда крышка отрезана неровно или требуется усиление стыка. Изделие из оцинкованной стали совместимо с лотками той же ширины и обеспечивает долговечную защиту кабельной трассы.

Назначение и область применения

Накладка соединительная для крышки лотка основание 500 мм DKC, CGC используется для перекрытия зазора между двумя секциями кабельного лотка, если крышка была отрезана некачественно или деформировалась. Она предотвращает попадание пыли, влаги и механических повреждений на кабели в месте стыка. Также служит для дополнительного укрепления соединения между лотками, снижая риск расшатывания.

Подходит для промышленных объектов, где используются лотки серии S5 Combitech: заводские цеха, энергообъекты, транспортные терминалы, автоматизированные линии.

Технические характеристики

• Тип изделия: накладка соединительная для крышки
• Ширина лотка: 500 мм - точно соответствует ширине лотков S5 Combitech
• Высота лотка: 100 мм - совместима с лотками этой высоты
• Материал: нержавеющая сталь, оцинкованная по методу Сендзимира - обеспечивает коррозионную стойкость
• Толщина материала: 1 мм - достаточна для жесткости, но не создаёт лишнего веса
• Тип соединения: винтовой - фиксируется болтами к кромкам крышки
• Исполнение: стыковая пластина - плоская форма для равномерного прилегания
• Покрытие: оцинкованное - защищает от ржавчины даже при повышенной влажности
• Климатическое исполнение: УХЛ2 - рассчитано на работу при температуре от −40 C до +40 C, в условиях повышенной влажности
• Цвет: серый - соответствует цветовой гамме лотков S5 Combitech

Совместимость и монтаж

Накладка соединительная для крышки лотка основание 500 мм DKC, CGC совместима исключительно с кабельными лотками серии S5 Combitech шириной 500 мм. Не подходит для лотков других производителей или другой ширины.

Монтаж выполняется следующим образом:

• Пластина укладывается поверх стыка двух крышек лотка
• Фиксируется саморезами или болтами через отверстия по краям
• Не требует сварки - все работы проводятся с помощью ручного инструмента
• Рекомендуется использовать комплектные крепежи от DKC для гарантированной плотности соединения

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению УХЛ2, что позволяет применять его в помещениях с колебаниями температуры и влажности. Материал - оцинкованная сталь - не выделяет токсичных веществ, безопасен для персонала и окружающей среды. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Обеспечивает герметичность стыка крышки - предотвращает попадание пыли и влаги
• Увеличивает жесткость соединения - снижает вероятность прогиба или расхождения крышки
• Не требует замены всей крышки - экономит время и материалы при ремонте
• Сохраняет внешний вид трассы - пластина невидима при установке, не нарушает эстетику
• Устойчива к коррозии благодаря оцинкованию по методу Сендзимира - срок службы выше, чем у обычного цинка

Ограничения применения

• Не предназначен для использования с лотками шириной менее или более 500 мм
• Не заменяет основные соединители лотков - работает только как дополняющий элемент для крышки
• Не рекомендуется для наружной установки без дополнительной защиты от осадков - хотя имеет УХЛ2, длительное воздействие дождя может снизить эффективность покрытия
• Не подходит для нагрузок, превышающих проектные значения лотка - не является несущим элементом

Примеры использования

• На конвейерной линии: после резки крышки лотка для прохода трубопровода - накладка закрывает щель и сохраняет целостность трассы
• В цехе с частой мойкой оборудования: предотвращает попадание воды внутрь лотка через стык крышки
• При модернизации существующих трасс: вместо замены всего участка лотка - просто устанавливается накладка на старый стык

Практические советы

• Перед установкой проверьте, чтобы кромки крышки были ровными - накладка лучше ложится на одинаковые по уровню края
• Используйте антивибрационные шайбы при монтаже в зонах с вибрацией - продлевает срок службы крепежа
• Не затягивайте болты слишком сильно - тонкий материал (1 мм) легко деформируется
• При необходимости можно комбинировать несколько накладок на длинном стыке - они не мешают друг другу
• Храните в сухом помещении - даже оцинкованная сталь может окисляться при постоянной сырости
