Наконечник болтовой 2НБ-3 150-240 мм (алюм. болт) | zeta10516 ЗЭТАРУС

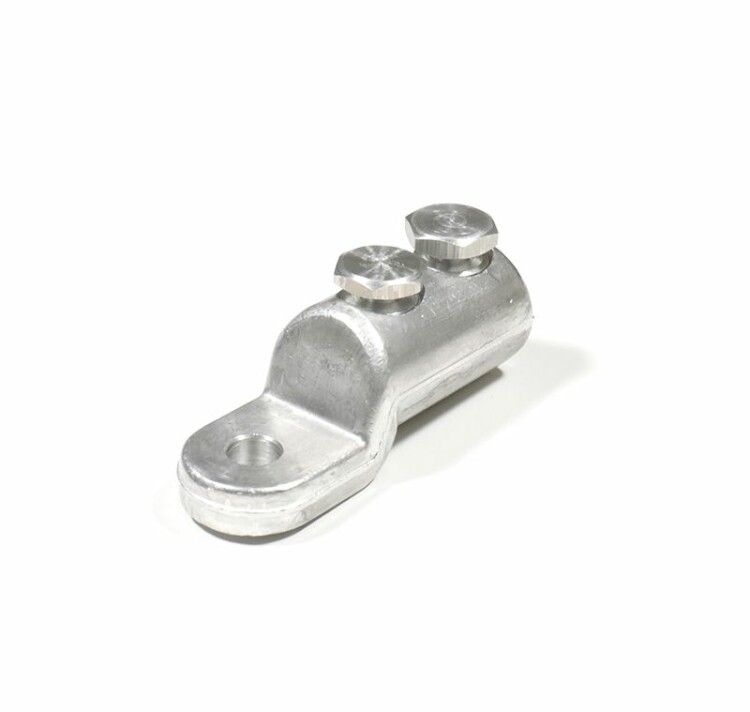

Наконечник болтовой 2НБ-3 150-240 мм (срывной болт, УХЛ3) от ЗЭТАРУС предназначен для надежного оконцевания алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Благодаря срывному болту и специальной форме лопатки, этот наконечник обеспечивает точный момент затяжки и удобство монтажа в ограниченном пространстве.

Назначение и область применения

Наконечник болтовой 2НБ-3 150-240 мм (срывной болт, УХЛ3) используется для оконцевания многопроволочных жил кабелей с сечением 150–240 мм2 - как алюминиевых, так и медных. Применяется в распределительных устройствах, трансформаторах, силовых щитах и других объектах высоковольтной сети до 10 кВ. Подходит для прямых соединений с шинами, контактными плитами и зажимами оборудования.

Технические характеристики

• Номинальное сечение жилы: 150–240 мм2 (для меди и алюминия)
• Диаметр отверстия лопатки: 25,9 мм (соответствует болту М24)
• Количество крепежных элементов: два болта
• Материал корпуса: алюминий
• Тип проводника: многопроволочная круглая или секторная жила
• Покрытие: без защитного слоя (голый металл)
• Степень защиты окружающей среды: УХЛ3 (работает при температуре от −60C до +40C, умеренный климат с повышенной влажностью)
• Напряжение: до 10 кВ
• Цвет изоляции: желтый (цвет маркировки, не является изоляцией самого наконечника)

Совместимость и монтаж

Наконечник болтовой 2НБ-3 150-240 мм (срывной болт, УХЛ3) крепится к жиле двумя болтами. Для фиксации применяются алюминиевые болты, входящие в комплект. По запросу возможна замена на латунные - для повышения механической прочности или совместимости с другими металлическими деталями.

Срывная головка болта гарантирует контроль момента затяжки: при достижении расчетного усилия она отламывается, предотвращая перегрузку и повреждение жилы. Это исключает необходимость использования динамометрического ключа.

Лопатка смещена относительно оси корпуса - это позволяет легко одеть термоусадочную манжету после монтажа, обеспечивая герметичность и электроизоляцию соединения. Перед установкой рекомендуется зачистить жилу до металлического блеска и нанести контактную смазку (например, КС-80).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-78 для болтовых наконечников. Работает в условиях, допускающих воздействие влаги, пыли и перепадов температур (класс УХЛ3). Отсутствие изоляции требует обязательного применения термоусадочных трубок или колпачков при монтаже в открытых распределительных устройствах.

Преимущества

• Срывной болт обеспечивает автоматический контроль момента затяжки - снижает риск недотяга или перетяга
• Поддерживает одинаковые параметры для алюминиевых и медных жил - универсальность в применении
• Смещенная лопатка упрощает установку термоусадки - экономит время при сборке
• Высокая теплопроводность алюминиевого корпуса способствует равномерному рассеиванию тепла
• Не требует дополнительных инструментов для затяжки - достаточно обычного гаечного ключа

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - отсутствие защитного покрытия делает его восприимчивым к коррозии
• Не следует использовать в местах постоянного контакта с водой или в помещениях с классом взрывоопасности
• Голый металл требует обязательной изоляции после монтажа - без термоусадки соединение не безопасно
• Диаметр отверстия 25,9 мм подходит только для болта М24; другие размеры (M10/M12/M16) в этой модели не доступны
• Не рекомендован для частых демонтажей - срывная головка не восстанавливается после отлома

Примеры использования

• Оконцевание алюминиевой жилы кабеля АС 240 в подстанциях 6(10)/0,4 кВ
• Подключение медного провода 185 мм2 к шине распределительного щита
• Соединение выводов трансформатора с кабельной системой
• Монтаж заземления в промышленных цехах с высокой влажностью

Практические советы

• Перед установкой обязательно зачищайте жилу до металлического блеска - оксидная плёнка на алюминии увеличивает переходное сопротивление
• Обязательно используйте термоусадочную манжету с подходящим внутренним диаметром - выбирайте её с запасом по длине, чтобы закрыть всю лопатку
• При использовании в условиях УХЛ3 проверяйте состояние соединения ежегодно - особенно перед сезоном повышенной влажности
• Если требуется более долговечный контакт - запросите вариант с латунным болтом (производитель предоставляет такой комплект по заказу)
• Не путайте цвет изоляции (желтый) с цветом самой лопатки - он лишь указывает на тип и сечение, не имеет функционального значения
