Наконечник болтовой 1НБ-0-100 (10-25) ЗЭТАРУС - это надёжное соединительное устройство для оконцевания алюминиевых и медных жил кабелей до 10 кВ. Применяется в распределительных устройствах, трансформаторах и силовых цепях промышленного оборудования. Благодаря срывной головке болта и смещённой лопатке, изделие обеспечивает качественный контакт и возможность последующей изоляции.

Назначение и область применения

Наконечник болтовой 1НБ-0-100 (10-25) ЗЭТАРУС используется для оконцевания многопроволочных жил кабелей с бумажной маслопропитанной или СПЭ изоляцией. Подходит для работы в высоковольтных системах до 10 кВ. Применяется в распределительных пунктах, трансформаторных подстанциях, на вводах в здания, в промышленном оборудовании - там, где требуется надёжное и долговечное соединение.

Технические характеристики

• Номинальное сечение провода: 10–25 мм2 (для меди и алюминия)
• Материал проводящего элемента: алюминий
• Диаметр отверстия под болт: 6,5 мм
• Количество крепёжных элементов: один болт
• Тип крепления: болтовой с срывной головкой
• Форма жилы: многопроволочная круглая или секторная
• Цвет: желтый (цвет самого металла, без изоляционного покрытия)
• Покрытие поверхности: голый, без антикоррозийного слоя
• Напряжение: до 10 кВ

Совместимость и монтаж

Наконечник болтовой 1НБ-0-100 (10-25) ЗЭТАРУС совместим с алюминиевыми и медными жилами указанного сечения. Для монтажа:

• Подготовьте жилу: зачистите изоляцию, убедитесь, что она не повреждена;
• Вставьте жилу в корпус наконечника до упора;
• Затяните входящий в комплект алюминиевый болт до момента срыва головки - это гарантирует правильное усилие затяжки;
• После монтажа можно надеть термоусадочную трубку на смещённую лопатку - так обеспечивается герметичная изоляция соединения.

Не используйте другие типы болтов - только те, что идут в комплекте. Они рассчитаны на точное усилие срыва и совпадают по материалу с корпусом, исключая гальваническую коррозию.

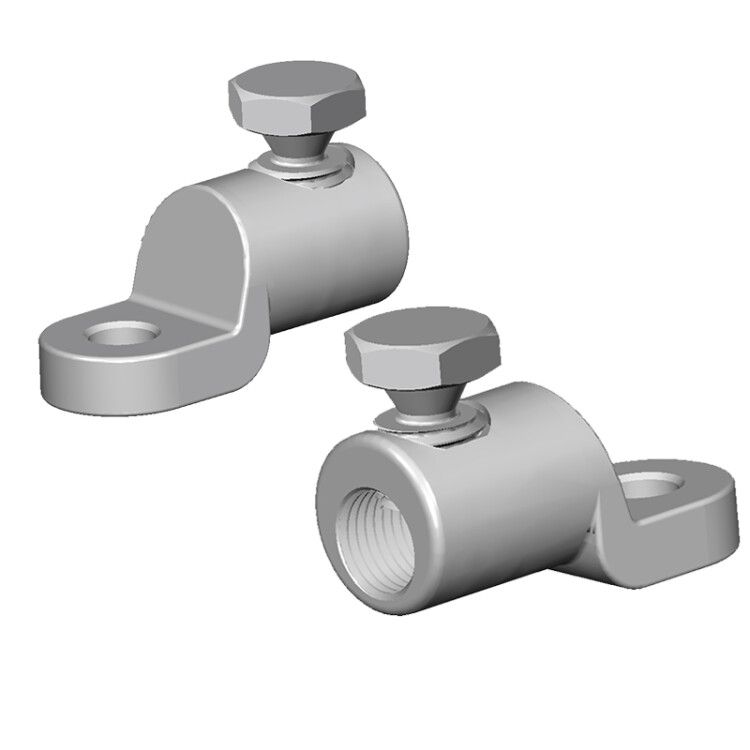

Особенности конструкции

Основная особенность - смещённая лопатка. Она расположена не по центру корпуса, а с бокового сдвига. Это даёт свободное пространство между корпусом наконечника и лопаткой, куда легко помещается термоусадочная трубка. Такая форма предотвращает перегрев и механическое повреждение изоляции при нагреве.

Срывная головка болта - это механизм защиты от недотяга и перетяга. Когда момент достигает нормированного значения, головка отламывается, сигнализируя о завершении монтажа. Это снижает риск человеческой ошибки.

Преимущества

• Высокая надёжность соединения благодаря контролируемому усилию затяжки через срывную головку
• Совместимость с алюминием и медью - универсальное решение для смешанных сетей
• Встроенная возможность изоляции: смещённая лопатка позволяет использовать термоусадочные трубки без переделок
• Комплектация алюминиевым болтом исключает электрохимическую коррозию при контакте с алюминиевой жилой
• Стандартное исполнение соответствует требованиям к высоковольтным соединениям до 10 кВ

Ограничения применения

• Не предназначены для однопроволочных жил - требуют многопроволочной структуры
• Не имеют собственной изоляции; обязательна внешняя изоляция термоусадкой или другими средствами
• Не рекомендованы для постоянного воздействия агрессивных сред (например, химических паров, солёной воды) - отсутствие защитного покрытия делает металл уязвимым
• Не подходят для частых демонтажей: срывная головка после затяжки не восстанавливается
• Не используются в цепях выше 10 кВ - выход за пределы класса напряжения опасен!

Примеры использования

• Оконцевание алюминиевых кабелей КГ, АВВГ на вводе в трансформаторную подстанцию
• Подключение медных жил к шинам распределительного щита 6(10) кВ
• Соединение кабелей с маслопропитанной изоляцией в кабельных камерах
• Монтаж в промышленных конвейерах, насосных станциях, энергообъектах с высокими нагрузками

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - 10–25 мм2. Меньшие или большие жилы не будут плотно фиксироваться.
• Обязательно используйте термоусадочную трубку с внутренним диаметром, достаточным для надевания на смещённую лопатку - обычно 18–22 мм.
• Не заменяйте болты на стальные или латунные - это вызывает коррозию и снижает срок службы соединения.
• При работе с алюминиевыми жилами примените контактную пасту (например, ГФ-94) - это продлит жизнь соединению в условиях влажности.
• Проверяйте качество затяжки: после срыва головки болт должен быть неподвижен, а лопатка - плотно прилегать к шине.
• Храните наконечники в сухом месте - отсутствие покрытия делает их чувствительными к влаге и окислению.
