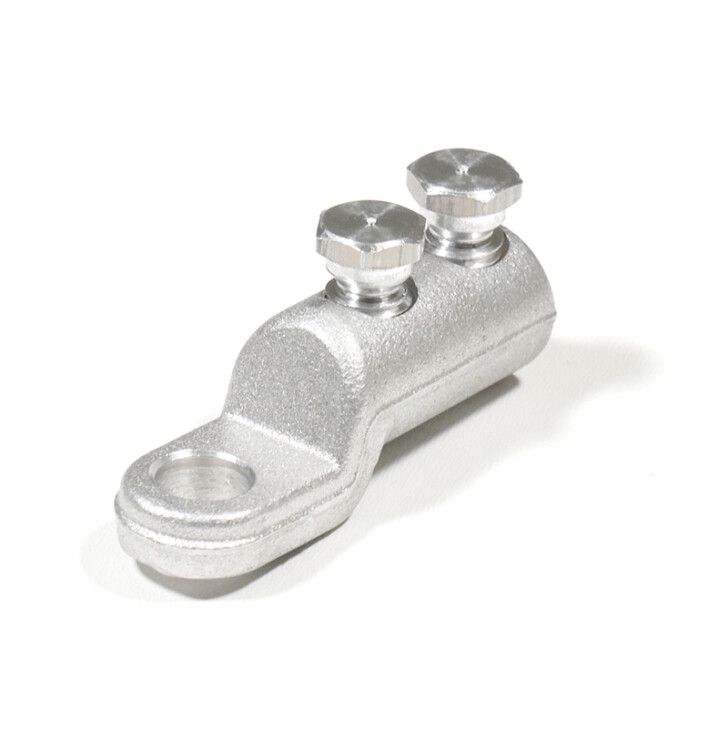

Наконечник болтовой 2НБ-1-100 (25-50) от ЗЭТАРУС предназначен для надёжного оконцевания алюминиевых и медных жил кабелей с бумажной маслопропитанной или СПЭ изоляцией до 10 кВ. Благодаря двухболтовому креплению и срывной головке он обеспечивает контроль затяжки без перегрузки - идеально подходит для высоковольтных соединений в распределительных устройствах.

Назначение и область применения

Наконечник болтовой 2НБ-1-100 (25-50) используется для оконцевания многопроволочных жил кабелей с номинальным сечением 25–50 мм2. Применяется в силовых цепях до 10 кВ, где требуется надёжное механическое и электрическое соединение. Подходит для монтажа в трансформаторах, выключателях, коммутационных аппаратах, шкафах РУ и других высоковольтных системах. Особенно эффективен там, где важна устойчивость к вибрациям и температурным колебаниям.

Технические характеристики

• Номинальное сечение жилы: 25–50 мм2 (для меди и алюминия одинаково)
• Метрическая резьба: М12 (диаметр болта)
• Количество болтов: два - для равномерного зажима жилы
• Материал проводника: алюминий (основной тип жилы, совместим с медью)
• Форма жилы: многопроволочная круглая или секторная
• Цвет изоляции: желтый - визуальное отличие от других типов
• Покрытие поверхности: голый (без антикоррозийного слоя)
• Срывная головка болта: да - предотвращает перетягивание
• Напряжение: до 10 кВ

Совместимость и монтаж

Наконечник болтовой 2НБ-1-100 (25-50) совместим с кабелями типа АС, АСБ, ААБл, АПв, Пв и аналогичными с бумажной или СПЭ изоляцией. Для монтажа:

• Подготовьте жилу: зачистите изоляцию на длину, соответствующую глубине гильзы наконечника
• Вставьте жилу в гильзу - она должна плотно заполнить внутренний объём
• Затяните оба болта до момента срыва головки - это гарантирует правильное усилие
• После монтажа можно надеть термоусадочную трубку: форма лопатки смещена относительно корпуса, что создаёт пространство для изоляции

Не используйте инструменты с регулируемым моментом - срывная головка сама контролирует затяжку. Убедитесь, что диаметр отверстия в шине или контакте соответствует М12.

Преимущества

• Двухболтовая система обеспечивает равномерное давление на жилу - снижает риск повреждения и увеличивает срок службы соединения
• Срывная головка исключает человеческий фактор: невозможно перетянуть или недотянуть
• Смещенная лопатка удобна для последующего монтажа термоусадки - не требует дополнительных приспособлений
• Совместимость с алюминием и медью - универсальность для разных типов кабелей
• Высокая механическая прочность - подходит для условий с вибрацией и нагрузками

Ограничения применения

• Не предназначены для однопроволочных жил - возможен разрыв при деформации
• Голая поверхность без покрытия требует защиты от коррозии в агрессивных средах (например, влажные помещения, химические производства)
• Не рекомендованы для частых демонтажей - срывная головка после срабатывания не восстанавливается
• Не подходят для напряжений выше 10 кВ - превышение нарушает изоляционные характеристики
• Требуется точное соответствие сечения жилы: использование с жилой меньше 25 мм2 или больше 50 мм2 снижает контактное давление и повышает нагрев

Примеры использования

• Оконцовка алюминиевой жилы кабеля АСБ 3×95 в КРУ 10 кВ перед подключением к шине
• Присоединение медного провода сечением 35 мм2 к выводу трансформатора
• Монтаж в распределительном щите на заводе с повышенной вибрацией оборудования
• Подключение кабеля к автоматическому выключателю в энергообъекте с требованиями к безопасности класса II

Практические советы

• Перед монтажом проверьте, чтобы жила была чистой и свободной от оксидной плёнки - особенно важно для алюминия
• Используйте термоусадочные трубки с подходящим диаметром: после усадки они должны плотно закрывать лопатку и часть корпуса
• При работе в условиях повышенной влажности или агрессивной среде - дополнительно герметизируйте место соединения силиконовым составом
• Не заменяйте алюминиевые болты на стальные - это вызывает электрохимическую коррозию
• Артикул zeta10543 - единственный номер для заказа этого конкретного исполнения; другие модели схожих размеров могут иметь другую форму или материал
