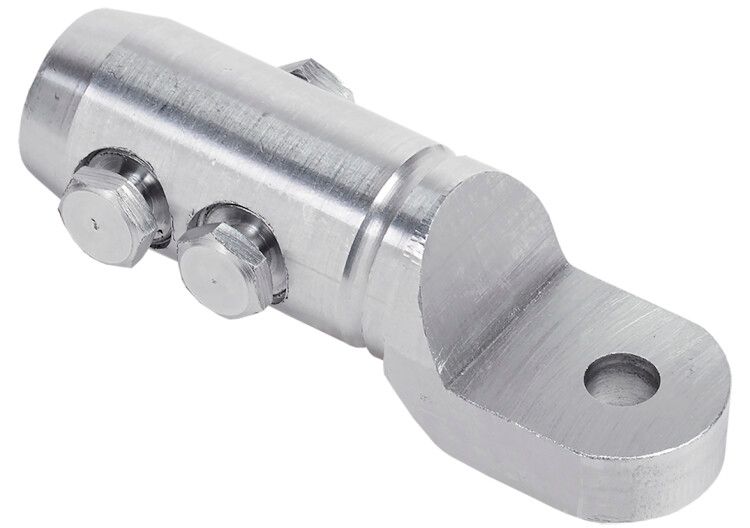

Наконечник болтовой НС-800 800 мм², 35 кВ, М22 IEK (ИЭК) UNS-800-35KV-S

Наконечник болтовой НС-800 35 кВ от IEK предназначен для надёжного оконцевания алюминиевых и медных жил кабелей сечением до 800 мм2 в сетях напряжением до 35 кВ. Артикул uns-800-35kv-s соответствует требованиям ГОСТ 17441-84 и применяется там, где важна долговечность и устойчивость контакта.

Назначение и область применения

Наконечник болтовой НС-800 35 кВ используется для создания разборного электрического соединения между силовым кабелем и оборудованием - например, выключателями, трансформаторами, коммутационными аппаратами или шинами распределительных устройств. Подходит для кабелей с круглыми и секторными жилами, одножильных и многожильных, выполненных из меди или алюминия. Применяется в энергообъектах: подстанциях, кабельных линиях, промышленных установках, объектах ЖКХ и транспорта.

Технические характеристики

• Номинальное поперечное сечение: 800 мм2 - позволяет пропускать большие токи без перегрева;
• Рабочее напряжение: 35 кВ - рассчитан на использование в высоковольтных сетях до 35 000 В;
• Диаметр отверстия: 17 мм - совместим с болтами М16;
• Количество болтов: 5 - обеспечивают равномерное распределение давления и снижают риск нагрева в точке контакта;
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный, с хорошей проводимостью, близкой к меди;
• Форма сечения: многопроволочная круглая / секторная - адаптирован под различные типы жил кабеля;
• Способ монтажа: на винты - фиксация через затяжку болтов с контролируемым моментом;
• Защитное покрытие: отсутствует - требуется внешняя изоляция или герметизация при эксплуатации в агрессивной среде;
• Цвет: серый - характерен для алюминиевых сплавов;
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Наконечник болтовой НС-800 35 кВ монтируется на жилу кабеля с помощью болтов с шестигранной головкой. Болты имеют систему срыва - при достижении определённого момента затяжки головка отламывается, предотвращая как недотяг, так и перетяжку. Это гарантирует одинаковое качество соединений вне зависимости от квалификации монтажника. Установка требует специального ключа на 24 мм. Диаметр отверстия 17 мм соответствует стандартным болтам М16. Перед монтажом необходимо зачистить жилу, удалить оксидную плёнку и нанести контактную пасту. После сборки рекомендуется проверить крутящий момент - он должен быть в пределах, указанных в документации IEK.

Безопасность и стандарты

Наконечник болтовой НС-800 35 кВ изготовлен в соответствии с ГОСТ 17441-84, который регламентирует требования к токопроводящим соединителям для кабелей до 35 кВ. Соответствие стандарту обеспечивает гарантированный уровень теплостойкости, механической прочности и электрической проводимости. Отсутствие покрытия не является нарушением - изделие предназначено для установки внутри закрытых комплектных устройств или с последующей изоляцией. Для открытой эксплуатации требуется дополнительная защита от коррозии.

Преимущества

• Высокая токовая нагрузка благодаря большому сечению и качественному сплаву - минимизируются потери и нагрев;
• Система срыва болтов исключает человеческий фактор - соединение всегда выполняется с правильным моментом;
• Универсальность - работает с алюминием и медью, круглыми и секторными жилами;
• Долговечность - срок службы 30 лет при правильной установке;
• Стандартная геометрия - легко заменяется на аналогичные элементы других производителей, соответствующих ГОСТ.

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянной влаги, химической агрессии или солевого тумана без дополнительной защиты (герметизации, термоусадки, краски);
• Не допускается применение с жилами меньшего сечения - возможен люфт и плохой контакт;
• Запрещена установка на однопроволочные жилы малого диаметра - материал слишком мягкий, есть риск деформации;
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - хотя болтовое соединение надёжно, вибрация может вызвать микродвижения и окисление контакта.

Примеры использования

• Подключение кабеля 3×800 мм2 к выводам масляного трансформатора 35 кВ;
• Оконцевание алюминиевой жилы в распределительном устройстве 35 кВ;
• Соединение кабеля с шиной в ячейке КРУ;
• Присоединение к заземляющему контуру в крупных промышленных цехах.

Практические советы

• Перед установкой обязательно зачищайте жилу до металлического блеска и используйте антиоксидантную пасту - особенно важно для алюминия;
• Проверьте соответствие диаметра отверстия (17 мм) и болтов - не используйте M18 или M14 без адаптеров;
• После монтажа осмотрите место соединения: головки болтов должны быть сломаны ровно, без трещин и смещений;
• При работе с секторными жилами ориентируйте наконечник так, чтобы форма совпадала с формой жилы - это повышает площадь контакта;
• Для длительной эксплуатации в открытом виде - нанесите защитный состав (например, силиконовый герметик) и уложите термоусадку с клеевым слоем.
