Наконечник стержня заземления (1819 20) | 3041204 OBO Bettermann

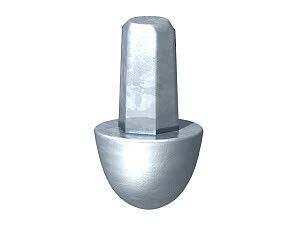

Наконечник для стержня заземления OBO BETTERMANN 1819 20 - это ударный наконечник из ковкого чугуна с горячим цинкованием, предназначенный для надёжного соединения заземляющих стержней диаметром 20 мм с проводниками системы молниезащиты и заземления.

Назначение и область применения

Наконечник для стержня заземления OBO BETTERMANN 1819 20 используется для механического и электрического соединения вертикального заземляющего стержня с горизонтальным заземляющим проводником. Применяется в системах молниезащиты и рабочего заземления на объектах энергетики, транспорта, промышленности и жилой застройки. Подходит для установки в грунт с помощью удара - например, при забивке стержня молотком или специальной машиной.

Технические характеристики

• Диаметр заземляющего стержня: 20 мм
• Тип изделия: Ударный наконечник
• Материал: Ковкий чугун
• Защитное покрытие: Горячее цинкование
• Артикулы: 1819 20, 3041204

Ковкий чугун обеспечивает высокую прочность при ударных нагрузках, а горячее цинкование защищает изделие от коррозии даже в агрессивной среде - влажном грунте, соляных участках, побережьях.

Совместимость и монтаж

Наконечник для стержня заземления OBO BETTERMANN 1819 20 совместим с круглыми стержнями диаметром 20 мм, используемыми в системах заземления по ГОСТ Р 50571.5.54 и IEC 62305. Монтаж выполняется путём насадки на стержень перед его забивкой в грунт. Наконечник выдерживает ударные нагрузки при использовании пневмомолота или ручного молотка. После забивания стержня к наконечнику крепится медный или стальной заземляющий проводник болтовым соединением.

Безопасность и стандарты

Изделие соответствует требованиям к долговечности и электрической проводимости, предъявляемым к компонентам систем молниезащиты. Произведено в соответствии с технологическими нормами OBO BETTERMANN. Горячее цинкование обеспечивает соответствие классу защиты ZA по DIN EN ISO 1461.

Преимущества

• Высокая механическая прочность благодаря материалу - ковкому чугуну
• Стойкость к коррозии за счёт сплошного слоя горячего цинкования
• Удобство монтажа: устанавливается до забивки стержня, не требует дополнительных элементов фиксации
• Подтверждённая совместимость с продуктами OBO BETTERMANN

Ограничения применения

Не предназначен для использования в условиях постоянного погружения в химически активную жидкость (например, кислотные сточные воды). Не рекомендуется применять с заземляющими стержнями другого диаметра - допуск посадки строго 20 мм. Не заменяет контактные зажимы для соединения проводников - служит исключительно для перехода от стержня к проводнику.

Примеры использования

• Забивание заземляющего стержня рядом с распределительным щитом здания
• Обустройство контура заземления на АЭС, подстанциях, башенных антеннах
• Молниезащита промышленных резервуаров, элеваторов, трубопроводов
• Установка в песчаных, глинистых и каменистых грунтах при условии соблюдения глубины заложения

Практические советы

• Перед монтажом проверьте внутренний диаметр наконечника - он должен свободно надеваться на стержень 20 мм без перекоса
• При забивке используйте подходящий оголовок, чтобы не повредить резьбу или стенки наконечника
• После монтажа обязательно выполните контроль сопротивления заземления согласно ПУЭ
• Для соединения с медным проводом используйте болты M10–M12 с шайбами и гроверами - это предотвратит ослабление контакта
• Храните в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги до монтажа может вызвать образование белого налёта (не влияет на работу)
