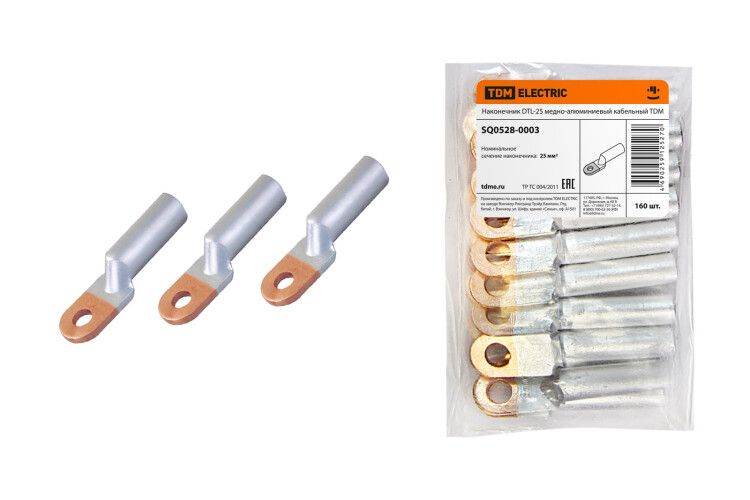

Наконечник DTL-25 медно-алюминиевый кабельный | SQ0528-0003 TDM

Наконечник кабельный медно-алюминиевый DTL-25 от TDM ELECTRIC предназначен для надёжного соединения медных и алюминиевых проводников без образования гальванической пары. Применяется там, где требуется безопасное и долговечное оконцевание силовых кабелей в условиях повышенной нагрузки.

Назначение и область применения

Наконечник кабельный медно-алюминиевый DTL-25 используется для оконцевания многожильных кабелей из меди и алюминия в одном устройстве. Он решает проблему прямого контакта этих металлов - при обычном соединении возникает гальванический эффект, который вызывает коррозию и перегрев. Этот наконечник позволяет безопасно подключать алюминиевые жилы к медным шинам, зажимам или болтовым соединениям.

Технические характеристики

• Материал: медная часть - электротехническая медь М1; алюминиевая часть - электротехнический алюминий АД1М
• Назначение: оконцевание кабелей сечением до 25 мм2
• Форма: трубчатая, с фланцем для крепления
• Размеры соответствуют стандартному посадочному диаметру для болтов M8–M10

Совместимость и монтаж

Наконечник кабельный медно-алюминиевый DTL-25 совместим с кабелями сечением до 25 мм2. Для установки используйте пресс-клещи с матрицей, подходящей под тип этого наконечника. Убедитесь, что жила полностью вошла в трубку - не допускайте выступания провода за пределы корпуса. После опрессовки проверьте механическую устойчивость соединения легкими покачиваниями.

Безопасность и стандарты

Изготовлен из материалов, соответствующих требованиям ГОСТ 7386 и IEC 60947-7-1. Конструкция обеспечивает минимальное переходное сопротивление, снижая риск нагрева и возгорания при токах до номинальных значений. Наконечник DTL-25 не предназначен для работы в средах с высокой химической активностью или постоянными вибрациями без дополнительной защиты.

Преимущества

• Устраняет гальваническую коррозию между медью и алюминием благодаря специальной многослойной структуре
• Высокая механическая прочность - выдерживает усилия на вырыв и изгиб при эксплуатации
• Стабильно низкое контактное сопротивление даже после длительной нагрузки
• Не требует дополнительной смазки или антикоррозийных составов при правильной установке

Ограничения применения

• Не применяется для одножильных проводов меньшего сечения - возможна потеря механической устойчивости
• Не рекомендован для использования вне помещений без герметизации места соединения
• Запрещено использовать с кабелями сечением более 25 мм2 - риск перегрева и деформации
• Не подходит для частых демонтажей - опрессовка является одноразовой операцией

Примеры использования

• Подключение алюминиевой шины к медному выводу автоматического выключателя
• Соединение алюминиевого кабеля с медной шиной распределительного щита
• Монтаж на входе в трансформаторную подстанцию, где используются разнородные материалы
• Электрооборудование промышленных конвейеров и насосных станций с комбинированными кабельными системами

Практические советы

• Перед монтажом зачистите жилу до голого металла - оксидная плёнка на алюминии снижает качество контакта
• Выбирайте пресс-клещи с точной матрицей под DTL-25 - некорректное давление приведёт к плохому контакту
• Проверяйте плотность опрессовки: если можно повернуть наконечник вокруг жилы - соединение недостаточно надёжное
• При использовании в помещениях с высокой влажностью дополнительно закройте место соединения термоусадкой или герметиком
• DTL-25 от TDM ELECTRIC - один из немногих наконечников, где материал меди и алюминия интегрирован в единый литой элемент - это гарантирует долговечность
