Наконечник НШВ 16-12 (100шт/упак) | UEN11-16-12 IEK

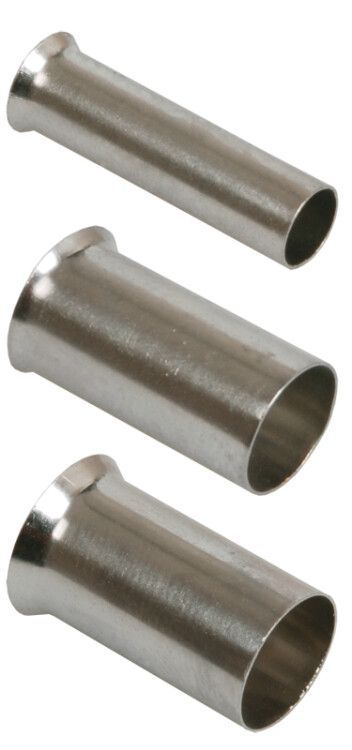

Наконечник-гильза НШВ 16-12 без изоляции от бренда IEK предназначен для надёжного оконцевания многожильных медных проводов сечением 16 мм2. Упакован по 100 штук, этот комплект удобен для массового монтажа в распределительных щитах, на оборудовании и в силовых цепях. Артикул uen11-16-12 соответствует стандартной модели серии НШВ.

Назначение и область применения

Наконечник-гильза НШВ 16-12 без изоляции используется для создания прочного и долговечного соединения между многожильным проводом и зажимом клеммы, болтом или шиной. Применяется в электрических цепях переменного и постоянного тока до 400 В. Подходит для установки в автоматических выключателях, контакторах, рубильниках, шинах PE/N, а также на промышленном оборудовании - станках, конвейерах, пультах управления.

Технические характеристики

• Сечение провода: 16 мм2 - оптимально для токов до 90 А (по нормам ГОСТ)
• Материал: медь - обеспечивает высокую электропроводность и термостойкость
• Покрытие: лужёное - защищает от окисления, улучшает контакт и снижает переходное сопротивление
• Длина гильзы: 12 мм - достаточна для плотного обжима без перегрева
• Наружный диаметр: 6,2 мм - совместим с большинством стандартных клемм и болтов M6–M8
• Внутренний диаметр: 5,8 мм - точно подходит для многожильных проводов 16 мм2
• Форма: трубчатая - равномерно распределяет усилие при обжиме
• Цвет: серый - визуально отличается от изолированных моделей
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном обжиме

Совместимость и монтаж

Наконечник-гильза НШВ 16-12 без изоляции требует обязательного обжима специальным инструментом - клещами с матрицей для сечений 10–16 мм2. Обжим должен быть выполнен дважды: один раз у основания гильзы, второй - ближе к концу, чтобы исключить люфт жилы внутри. Не используйте плоскогубцы - они повреждают металл и снижают надёжность соединения. Диаметр отверстия под болт - до 6 мм, что позволяет использовать стандартные М6 болты. Для алюминиевых проводов применение не рекомендовано - материал гильзы рассчитан только на медь.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7385-80 и IEC 60947-7-1. Лужёное покрытие предотвращает коррозию, что важно в условиях повышенной влажности. Соответствие стандартам гарантирует безопасную работу при температуре от –40C до +80C. Сертифицирован для использования в бытовых, коммерческих и промышленных сетях.

Преимущества

• Высокая механическая прочность после обжима - не выпадают из клемм даже при вибрациях
• Устойчивость к окислению благодаря лужению - продлевает срок службы контакта
• Равномерное распределение давления при обжиме - минимизирует риск повреждения жилы
• Удобная упаковка по 100 штук - экономит время при масштабных работах
• Отсутствие изоляции - позволяет использовать в местах с ограниченным пространством или где требуется внешняя изоляция (например, термоусадка)

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных
• Не допускается использование с алюминиевыми жилами - возможен электрохимический эффект и разрушение контакта
• Не является изолирующим элементом - при необходимости защиты необходимо дополнительно использовать термоусадку, изоленту или кембрик
• Не подходит для частых демонтажей - многократный обжим снижает прочность металла
• Запрещено применение в цепях выше 400 В - выход за пределы класса безопасности

Примеры использования

• Подключение входного кабеля 16 мм2 к главному автомату в этажном щите
• Оконцевание фазных и нулевых проводов на DIN-рейке в распределительном щите
• Присоединение к шине заземления PE в промышленном корпусе
• Монтаж кабельных выводов на контакторы и тепловые реле
• Обжим проводов в пультах управления станков с высокими нагрузками

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы - 12 мм
• Проверьте соответствие сечения провода и наконечника - 16 мм2 не заменяйте на 10 мм2
• Используйте обжимные клещи с регулировкой усилия - переобжим приводит к трещинам, недожим - к плохому контакту
• После монтажа проверьте контакт рукой - он не должен шататься
• Храните в сухом месте - хотя лужёный слой защищает, длительная влага всё же снижает надёжность
• Для систем с вибрацией (двигатели, насосы) рекомендуется контроль затяжки через 1–3 месяца после запуска
