Наконечник 61 037 NET-E2-0.5-8-B50 НШВИ2, бел.2 провода (50шт/упак) |61037 |Navigator 20241

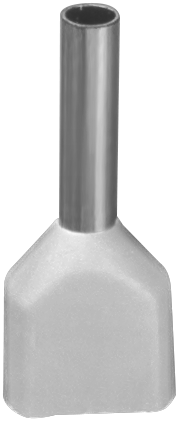

Наконечник-гильза НШВИ-2 0.5-8 белый (50шт/упак.) от бренда Navigator - это двойной изолированный наконечник для опрессовки двух одножильных или многожильных медных проводников сечением 0,5 мм2. Артикулы 20241 и 61037 относятся к серии NET-E2 и подходят для надёжного соединения в распределительных коробках, щитах и оборудовании с напряжением до 380 В.

Назначение и область применения

Наконечник-гильза НШВИ-2 предназначен для оконцевания и соединения двух проводников методом опрессовки. Подходит для работы с медными проводами в бытовых, промышленных и коммерческих электросетях. Часто используется при подключении автоматических выключателей, контакторов, клеммных колодок и других устройств, где требуется надёжный контакт и изоляция.

Технические характеристики

• Сечение провода: 0,5 мм2 - рассчитан на один или два проводника такого же сечения
• Тип конструкции: двойной втулочный (для двух проводов)
• Материал втулки: медь никелированная - обеспечивает хорошую проводимость и устойчивость к коррозии
• Защитное покрытие: лужёное - снижает окисление и улучшает пайку при необходимости
• Изоляция: ПВХ, белого цвета - защищает от случайного касания и замыкания
• Диаметр втулки: 1,8 мм - соответствует стандартному зажиму клемм
• Длина втулки: 8 мм - достаточна для прочной опрессовки
• Рабочее напряжение: до 380 В
• Температурный диапазон: от –55 C до +105 C - работает в широком спектре условий
• Степень защиты IP20 - предохраняет от доступа пальцев, но не от воды и пыли
• Упаковка: 50 штук в одной упаковке
• Гарантия: 3 года

Совместимость и монтаж

Наконечник-гильза НШВИ-2 совместим с любыми клеммами, имеющими отверстие диаметром 1,8 мм. Для установки используются специальные клещи для опрессовки - обычные плоскогубцы не обеспечивают нужную плотность соединения. Монтаж выполняется следующим образом:

• Зачищаются концы двух проводов (до 8 мм)
• Провода вставляются в втулку до упора
• Производится опрессовка гильзы с помощью матрицы, соответствующей типу НШВИ2
• Изоляционный фланец остаётся на внешней стороне - он не снимается

Не допускается использование с алюминиевыми проводами или проводами большего сечения - это вызывает перегрев и выход из строя.

Безопасность и стандарты

Наконечник-гильза НШВИ-2 соответствует требованиям к изолированным соединениям для сетей переменного тока до 380 В. Стандарт IP20 гарантирует защиту от прямого контакта с токоведущими частями, но не предназначен для открытого монтажа во влажных средах. Применение вне указанных температурных границ может привести к хрупкости изоляции или потере механической прочности.

Преимущества

• Двойная втулка позволяет соединить два провода одним элементом - экономит место в клеммах
• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Никелированная медь с лужением повышает долговечность контакта
• Белый цвет изоляции упрощает визуальный контроль и маркировку цепей
• Высокая термостойкость - подходит для оборудования с нагревом

Ограничения применения

• Не применяется для проводов сечением более 0,5 мм2 - риск перегрева и плохого контакта
• Не рекомендован для использования в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не подходит для многожильных проводов с очень крупным числом жил - возможен разрыв при опрессовке
• Не предназначен для пайки - только для опрессовки
• Не использовать с проводами, уже ранее опрессованными другими наконечниками

Примеры использования

• Подключение двух проводов от светильника к одному клемму автомата
• Объединение фазных проводов в распределительной коробке
• Соединение проводов управления в пульте станка
• Монтаж в силовых щитах с ограниченным пространством
• Замена старых неизолированных наконечников на безопасные изолированные аналоги

Практические советы

• Выбирайте опрессовочные клещи с матрицей именно для НШВИ2 - не используйте универсальные насадки
• Перед монтажом проверьте, что провода полностью войдут в втулку - не должно быть торчащих жил
• После опрессовки слегка потяните провода - соединение не должно расходиться
• При работе в щитах с большим количеством кабелей используйте белые наконечники для визуального различения цепей
• Храните в сухом месте - даже ПВХ-изоляция может потерять эластичность при длительном воздействии УФ-света или высокой температуры
