Наконечник штыревой втулочный изолированный F-8 мм 2х0.75 мм² (НШВи(2) 0.75-8/НГи2 0,75-8) синий | 08-2802 REXANT MEET

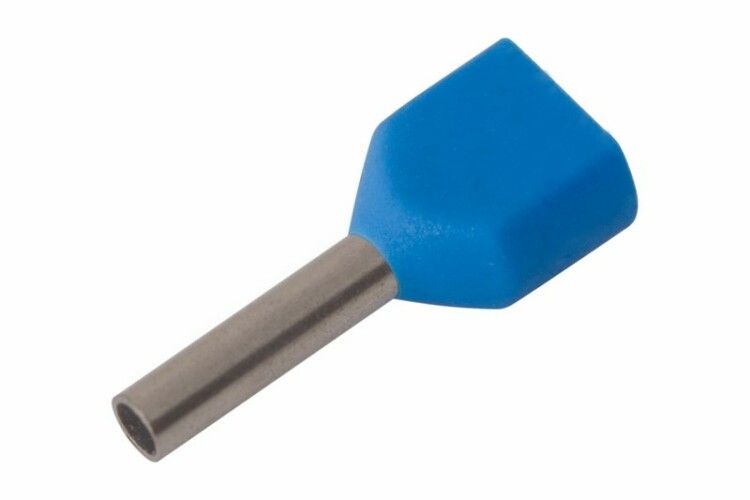

Наконечник штыревой втулочный изолированный F-8 мм 2х0.75 мм2 (НШВи(2) 0.75-8 / НГи2 0,75-8) синий - это двойной обжимной наконечник из латуни с ПВХ-изоляцией, предназначенный для надёжного подключения двух проводов сечением 0,75 мм2 каждый. Бренд Rexant предлагает этот продукт как решение для ускоренного и безопасного монтажа в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-8 мм 2х0.75 мм2 (НШВи(2) 0.75-8 / НГи2 0,75-8) синий используется для создания прочного и долговечного соединения между многожильным проводом и контактным зажимом - например, в автоматах, клеммниках, контакторах или реле. Он заменяет традиционные методы - скрутку или облуживание - особенно эффективен при работе с двумя проводами одновременно. Применяется в бытовых и промышленных электросетях: панели управления, станки, конвейеры, системы освещения, HVAC-объекты.

Технические характеристики

• Сечение провода: 0,75 мм2 (два провода - до 1,5 мм2 суммарно)
• Длина втулки: 8 мм
• Диаметр отверстия: 1,8 мм - совместим с болтами M2–M2,5
• Материал втулки: латунь с лужёным покрытием - повышает антикоррозийную стойкость и проводимость
• Изоляция: поливинилхлорид (ПВХ), синий цвет - обеспечивает визуальное отличие и защиту от влаги
• Тип конструкции: двойной втулочный - позволяет подключить два провода в один наконечник
• Способ монтажа: обжимной - требует специальный инструмент
• Форма фланца: трубчатая - равномерное распределение давления при обжиме

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-8 мм 2х0.75 мм2 (НШВи(2) 0.75-8 / НГи2 0,75-8) синий совместим с обжимными клещами, поддерживающими размер 8 мм:

• HT-8164 (арт. 12-3206)
• HT-301E (арт. 12-3114)
• HT-301S (арт. 12-3119, 12-3019-4)

Перед монтажом зачистите изоляцию с каждого провода на 8–10 мм. Оба провода вставьте в втулку до упора - они должны плотно заполнить внутренний объём. Обжим выполняйте перпендикулярно оси наконечника, используя матрицу подходящего размера. Убедитесь, что изоляция ПВХ не задавлена - она должна начинаться сразу после металлической части.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный F-8 мм 2х0.75 мм2 (НШВи(2) 0.75-8 / НГи2 0,75-8) синий соответствует требованиям к качеству соединений в соответствии с ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1. Лужёное покрытие снижает риск окисления, а ПВХ-изоляция выдерживает температуры от -40C до +80C. Не применяйте в условиях постоянного погружения в воду - IP-класс не указан, изоляция не является герметичной.

Преимущества

• Уменьшает время монтажа - два провода вместо двух отдельных наконечников
• Латунь с лужением - высокая проводимость и устойчивость к коррозии
• ПВХ-манжета предотвращает выпадение жил и защищает от влаги
• Яркий синий цвет - легко идентифицировать цепь, особенно в сложных панелях
• Стандартный диаметр отверстия - совместим с большинством промышленных клемм

Ограничения применения

• Не подходит для проводов сечением более 0,75 мм2 на каждую жилу - возможен перегрев и плохой обжим
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фixации
• Изоляция ПВХ не предназначена для открытого расположения под прямыми солнечными лучами - материал стареет
• Запрещено использовать с одножильными проводами - конструкция рассчитана исключительно на многожильные

Примеры использования

• Подключение двух выходных проводов от терморегулятора к клемме теплого пола
• Соединение фазного и нулевого проводов в распределительной коробке перед переходом на автомат
• Монтаж сигнальных цепей в пультах управления станков - где требуется компактное подключение двух проводов
• Работа с клеммами типа WAGO или Phoenix Contact, имеющими M2,5 болты

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - повреждает жилы
• Проверяйте качество обжима: после сжатия провода не должны свободно двигаться внутри втулки
• Если провод имеет много тонких жил - осторожно расправьте их перед введением в втулку, чтобы не было “выступающих” проволочек
• Синий цвет наконечника часто используют для нулевых проводов - соблюдайте цветовую маркировку в вашей системе
• Храните в сухом месте - даже лужёная латунь может окисляться при длительном контакте с влагой
