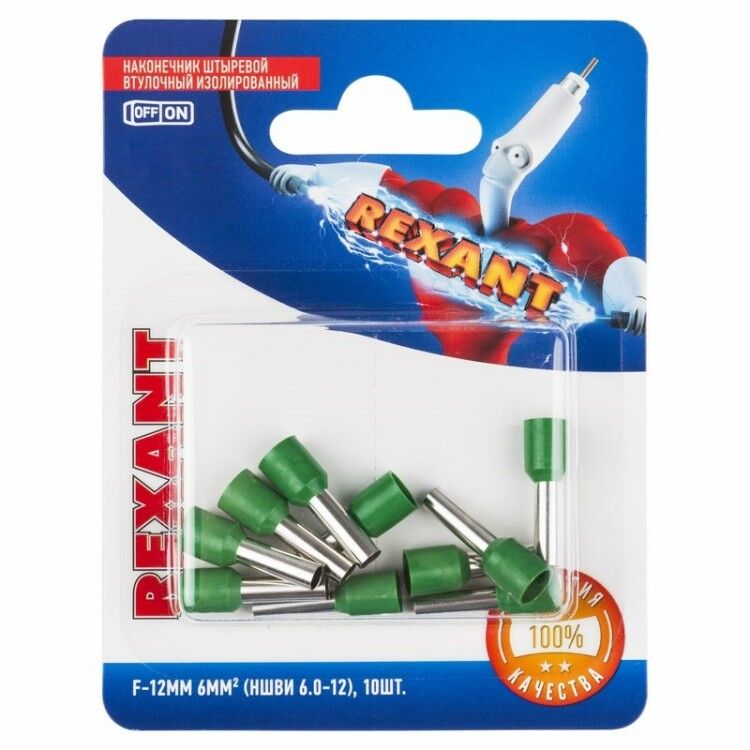

Наконечник штыревой втулочный изолированный, F-12 мм, 6 мм , НШВи 6.0-12 / Е 6,0-12 E6012, зеленый, в упак. 10 шт. | 06-0409-A REXANT MEET

Наконечник штыревой втулочный изолированный F-12 мм 6 мм2 (НШВи 6.0-12 / Е 6.0-12 / E6012) зеленый - это готовое решение для надежного и безопасного подключения многожильных проводов сечением 6 мм2. Бренд Rexant предлагает этот наконечник в комплекте из 10 штук, что удобно для массового монтажа в распределительных щитах, станках и другом оборудовании.

Назначение и область применения

Наконечник штыревой втулочный изолированный используется для создания прочного и долговечного соединения между многожильным проводом и контактным элементом - болтом, клеммой или штырю. Применяется в электрощитах, автоматических выключателях, контакторах, частотных преобразователях, станках и системах управления. Особенно эффективен там, где требуется подключение двух проводов одновременно - например, при удвоении цепей или параллельном подключении нагрузок.

Технические характеристики

• Сечение провода: 6 мм2 - подходит для медных многожильных проводов этого размера;
• Диаметр отверстия: 3,9 мм - совместим с болтами M4–M5;
• Длина втулки: 12 мм - обеспечивает достаточную площадь обжима для надежного контакта;
• Материал втулки: латунь - высокая проводимость и механическая прочность;
• Покрытие: лужёное - предотвращает окисление и улучшает пайку/обжим;
• Изоляция: да, из ПВХ - защищает от случайного контакта и влаги;
• Цвет изоляции: зелёный - стандартизированная цветовая маркировка для идентификации;
• Тип конструкции: трубчатая - равномерное распределение усилия при обжиме;
• Способ монтажа: обжимной - требует специальный инструмент.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-12 мм 6 мм2 монтируется исключительно методом обжима. Перед установкой необходимо зачистить изоляцию с провода на длину, соответствующую глубине втулки (не менее 12 мм). Многожильные провода легко заводятся благодаря конической манжете из ПВХ - она направляет жилы внутрь и не позволяет им рассыпаться.

Рекомендованные инструменты для обжима:

• HT-8164 (артикул 12-3206);
• HT-301E (артикул 12-3114);
• HT-301S (артикулы 12-3119, 12-3019-4).

Не используйте плоскогубцы или обычные клещи - это повредит контакт и снижает надежность соединения. Обжим должен быть плотным, без зазоров и перекосов.

Безопасность и стандарты

Изолированный наконечник соответствует требованиям безопасности при работе с токами до 1000 В переменного тока. Цвет изоляции (зелёный) не является стандартной фазовой маркировкой, но служит для визуального отличия от других типов наконечников. Защита IP20 обеспечивается конструкцией - изоляция предотвращает доступ к токоведущим частям при нормальной эксплуатации.

Преимущества

• Удобство двойного подключения - можно запихнуть два провода в одну втулку, экономя место и время;
• Автоматическая защита от влаги и пыли благодаря ПВХ-манжете;
• Лужёное покрытие увеличивает срок службы контакта и снижает переходное сопротивление;
• Готовая изоляция исключает необходимость дополнительной термоусадки или изоленты;
• Высокая механическая прочность латуни гарантирует устойчивость к вибрациям и нагрузкам.

Ограничения применения

• Не предназначены для одножильных проводов - риск повреждения жилы при обжиме;
• Не подходят для работы при температуре выше +85 C - ПВХ начинает деформироваться;
• Не рекомендуются для постоянного погружения в жидкости - хотя изоляция герметична, это не водонепроницаемые устройства класса IP67;
• Не допускается повторное использование после демонтажа - обжим разрушает структуру металла и изоляции.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите с двумя группами нагрузок;
• Присоединение проводов к клеммам контактора в системе управления двигателем;
• Сборка силовых цепей на станках ЧПУ, где требуется минимизация числа точек подключения;
• Монтаж заземления или зануления в условиях повышенной влажности (например, в цехах).

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 6 мм2 +- 0,5 мм2. Большие провода не войдут, меньшие будут болтаться;
• При использовании двух проводов - убедитесь, что они одинакового сечения и материала (медные);
• Не забывайте про маркировку: зелёный цвет часто ассоциируют с заземлением, но здесь он просто указывает на модель - не путайте с функциональной ролью;
• Храните наконечники в сухом месте - даже лужёное покрытие может потемнеть при длительной влажности;
• Для крупносерийного монтажа закупайте сразу несколько упаковок - 10 штук хватает на средний щит, но проекты масштабнее требуют больше.
