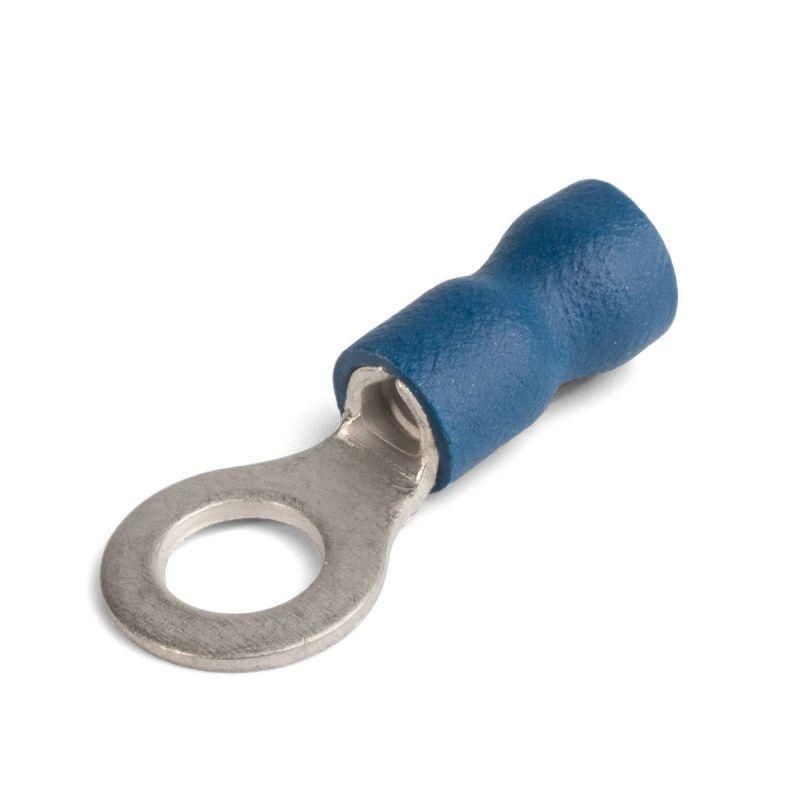

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 (100шт/упак) серия EasyFix |90892 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 серия EasyFix, КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5 мм2 и последующего крепления к клеммам через винтовые соединения. Благодаря изолированной конструкции и улучшенным технологическим решениям, этот наконечник обеспечивает безопасную и долговечную коммутацию в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 серия EasyFix, КВТ используется для подготовки гибких многожильных медных проводов к подключению на клеммах аппаратов, распределительных щитов, контакторов, автоматических выключателей и других устройств с винтовым зажимом. Подходит для установки в условиях повышенной влажности, на производстве, в системах управления и энергораспределении до 690 В.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 5 мм
• Материал токоведущей части: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и смачиваемость при пайке
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94
• Рабочая температура изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: синий - стандартизированная цветовая маркировка для удобства идентификации
• Форма фланца: кольцевая - совместима с большинством стандартных винтовых клемм

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 2.5-5 серия EasyFix, КВТ рассчитан на опрессовку многопроволочных медных проводов. Для монтажа требуется специальный пресс-клещи с матрицей, соответствующей типу наконечника. Удобство сборки обеспечивают:

• Раструбная форма изоляционной манжеты - позволяет легко вводить жилу даже при слегка запутанных проводах
• Засечки внутри трубчатой части - усиливают захват жилы и предотвращают её проскальзывание
• Не требует сварки - стыковой шов выполнен методом холодной формовки, что снижает риск дефектов
• Возможно выполнять опрессовку поверх изоляции - исключает необходимость частичного удаления изоляции перед работой

Убедитесь, что диаметр винта клеммы составляет около 5 мм - соответствие гарантирует плотное прилегание фланца и надёжный контакт.

Безопасность и стандарты

• Изоляция выполнена из самозатухающего материала - не распространяет пламя при возгорании
• Класс горючести V-0 по UL94 - соответствует требованиям безопасности для электроустановок
• Электролитическое лужение снижает вероятность оксидирования контакта - продлевает срок службы соединения
• Работает при максимальном напряжении 690 В - допустимо применение в сетях переменного и постоянного тока до этого значения

Преимущества

• Высокая механическая прочность благодаря засечкам внутри трубки - минимизирует риск разрушения при нагрузках
• Стандартная цветовая маркировка (синий) - ускоряет диагностику и обслуживание
• Облегчённый монтаж благодаря форме входного раструба - экономит время при работе с множеством проводов
• Лужёное покрытие - обеспечивает хорошую проводимость и совместимость с различными типами клемм
• Готовый к использованию продукт - не требует дополнительной герметизации или защиты после установки

Ограничения применения

• Не предназначается для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта
• Максимальная рабочая температура изоляции - +75 C; не рекомендовано использование рядом с нагревательными элементами выше этой отметки
• Не следует использовать в средах с воздействием растворителей, масел или агрессивных химикатов - ПВХ может потерять эластичность
• Не подлежит ремонту - при повреждении изоляции или деформации трубки необходимо заменить наконечник полностью

Примеры использования

• Подключение силовых кабелей к клеммам автоматического выключателя в распределительном щите
• Фиксация проводов на контакторах и тепловых реле в цепях управления станками
• Сборка кабельных выводов на частотных преобразователях и контроллерах
• Монтаж в бытовых и промышленных устройствах с высокими требованиями к надёжности соединений

Практические советы

• Выбирайте пресс-клещи с подходящей матрицей - некорректная опрессовка снижает надёжность соединения
• Перед установкой проверьте, чтобы жила была свободной от окислов и грязи - особенно важно при лужёном контакте
• Не перетягивайте винты клемм - давление более 0,5–0,7 Нм может повредить пластиковую изоляцию
• Проверяйте соответствие диаметра отверстия (5 мм) и размера винта клеммы - несовпадение вызывает люфт и перегрев
• Храните наконечники в сухом месте - хотя они имеют защитное покрытие, длительное воздействие влаги может снизить качество лужения
