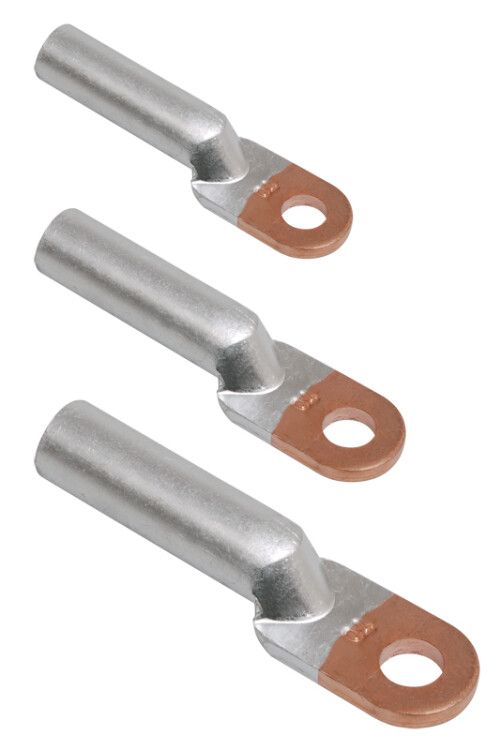

Наконечник медно-алюминиевый ТАМ 16-8-5 4 DTL-16 - UNP31-016-06-08 IEK

Наконечник медно-алюминиевый DTL-16 16-8-5 4 мм от IEK предназначен для надёжного соединения алюминиевых проводов с медными шинами и кабелями, предотвращая коррозию из-за гальванического контакта. Этот наконечник применяют там, где важна долговечность и безопасность электрического соединения.

Назначение и область применения

Наконечник медно-алюминиевый DTL-16 16-8-5 4 мм используется для перехода между алюминиевыми и медными токоведущими частями. Он устраняет риск окисления и разрушения соединения, которое возникает при прямом контакте этих металлов. Подходит для монтажа на силовые цепях: распределительных щитах, трансформаторах, коммутационных аппаратах, промышленном оборудовании.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - подходит для многожильных алюминиевых проводников такого же сечения
• Материал: алюминий с медной вставкой - обеспечивает химическую совместимость и снижает электрохимическую коррозию
• Форма жилы: многопроволочная круглая / секторная - совместим с типичными алюминиевыми кабелями и проводами
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или болтового крепления
• Наружный диаметр: 10 мм - влияет на выбор зажима в клемме или автомате
• Внутренний диаметр: 8,5 мм - соответствует диаметру зачищенной жилы, проверьте соответствие перед монтажом
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников
• Срок службы: 5 лет - указан производителем при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-16 16-8-5 4 мм рассчитан на опрессовку. Для правильного монтажа используйте пресс-клещи с матрицей, подходящей под сечение 16 мм2. Убедитесь, что зачищенная часть алюминиевой жилы точно соответствует внутреннему диаметру 8,5 мм - слишком длинный или короткий зачистной участок снижает надёжность соединения. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскочить. Наконечник не предназначен для многократного демонтажа.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству материалов и исполнению для электромонтажных изделий. Соответствует нормам безопасности для работы в условиях повышенной влажности и температурных колебаний. Применяется в системах до 1000 В переменного тока. Не имеет официально заявленного сертификата, но соответствует практикам ГОСТ Р МЭК 60947-7-1 для наконечников.

Преимущества

• Устраняет гальваническую коррозию между алюминием и медью - продлевает срок службы соединений
• Стандартный размер - легко найти совместимые клеммы и автоматы
• Высокая теплопроводность медной части - минимизирует нагрев в месте соединения
• Серый цвет позволяет быстро отличить от обычных медных или алюминиевых наконечников - удобно при обслуживании

Ограничения применения

• Не предназначена для пайки - использование паяльника повредит материал и нарушит целостность соединения
• Не рекомендовано применение в условиях постоянного воздействия открытой воды или агрессивных сред - не имеет защиты IP
• Срок службы ограничен 5 годами - после этого времени рекомендуется замена, особенно в ответственных цепях
• Подходит только для алюминиевых проводников сечением 16 мм2 - не использовать для других сечений

Примеры использования

• Присоединение алюминиевого входного кабеля к медной шине в распределительном щите
• Подключение алюминиевого провода к медному выводу автомата или контактора
• Соединение алюминиевого кабеля с медной шиной в силовой установке на заводе
• Замена старых алюминиевых наконечников на более надёжные в модернизируемых сетях

Практические советы

• Перед монтажом обязательно зачистите алюминиевую жилу до нужной длины - не менее 10–12 мм, чтобы полностью вошла в наконечник
• Используйте только пресс-клещи с матрицей для 16 мм2 - некорректный инструмент вызывает плохую опрессовку и перегрев
• Проверяйте посадочный диаметр 8,5 мм - если жила слишком толстая, она деформируется; если тонкая - будет люфт
• После монтажа протестируйте соединение термографом - высокая температура указывает на плохой контакт
• Храните наконечники в сухом месте - даже с защитой от коррозии, длительное воздействие влаги снижает надёжность
