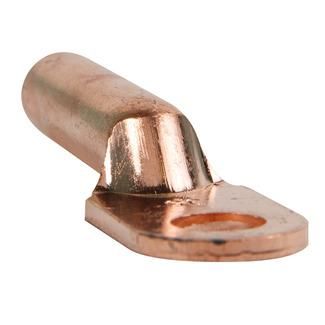

Наконечник медный OptiKit L-DT-185-16 | 278140 КЭАЗ

Наконечник медный L-DT-185-16 КЭАЗ предназначен для надёжного оконцевания медных проводов и кабелей сечением 185 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и стабильность контакта - например, в распределительных устройствах, трансформаторах и промышленном оборудовании. Артикул 278140 соответствует серии OptiKit L / C от КЭАЗ.

Назначение и область применения

Наконечник медный L-DT-185-16 КЭАЗ используется для создания долговечного электрического соединения между медным проводом и зажимом, шиной или другим элементом коммутационной аппаратуры. Подходит для работы в высоковольтных системах до 10 кВ. Часто применяется в энергетике, на производствах с мощными двигателями, в подстанциях и при монтаже кабельных линий.

Технические характеристики

• Поперечное сечение провода: 185 мм2 - оптимально для токов до нескольких сотен ампер
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Диаметр отверстия: 6 мм - совместим с болтами М6, часто используемыми в силовых соединениях
• Форма контактной площадки: кольцевая - позволяет равномерно распределить усилие при затяжке
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях до 10 кВ
• Рабочий температурный диапазон: от –40 C до +80 C - устойчив к перепадам температур в закрытых и открытых помещениях
• Угол соединения: прямолинейный - удобен для компактной сборки и прямого вывода кабеля
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Цвет изоляции: серый - визуально отличает изделие от других типов, не является изолирующим слоем

Совместимость и монтаж

Наконечник L-DT-185-16 КЭАЗ монтируется методом гидравлической или ручной опрессовки специальными клещами. Для качественного соединения необходимо:

• Зачистить конец кабеля на длину, соответствующую длине гильзы наконечника
• Использовать матрицу, подходящую по размеру - для сечения 185 мм2 требуется матрица с соответствующим профилем
• Не допускать повреждений жилы при зачистке - это снижает проводимость и увеличивает риск нагрева
• Проверить плотность опрессовки: после сжатия металл должен полностью заполнить форму, без зазоров

Подходит для многожильных и одножильных проводов класса Несколько. Диаметр отверстия 6 мм позволяет использовать болты M6, что типично для шинных систем и клеммных колодок.

Безопасность и стандарты

Наконечник медный L-DT-185-16 КЭАЗ соответствует требованиям к применению в высоковольтных установках до 10 кВ. Произведён в соответствии с технологическими нормами КЭАЗ, обеспечивающими соответствие ГОСТ Р 50030.5.1 и внутренним стандартам качества. Отсутствие изоляционного покрытия требует соблюдения правил электробезопасности - соединение должно быть защищено от доступа посторонних предметов и влаги.

Преимущества

• Высокая проводимость благодаря чистой меди - минимизация потерь энергии
• Прямолинейная форма - экономит место в щитах и корпусах
• Кольцевая контактная площадка - равномерное распределение нагрузки при затяжке, снижает риск деформации
• Широкий диапазон сечений (10–300 мм2) в рамках серии - возможность замены в рамках одной системы
• Стандартный диаметр отверстия 6 мм - совместим с большинством промышленных клемм и зажимов

Ограничения применения

• Не предназначена для алюминиевых проводов - материал медный, несовместим с алюминием
• Отсутствие изоляции - нельзя использовать в местах с возможностью случайного прикосновения или в условиях повышенной влажности без дополнительной защиты
• Не рекомендуется для частых демонтажей - опрессованное соединение не подлежит повторному использованию
• Работает только при температуре выше –40 C - при более низких температурах медь становится хрупкой

Примеры использования

• Подключение силового кабеля к шине в распределительном устройстве 6(10) кВ
• Присоединение кабеля к выходным клеммам трансформатора или реактора
• Соединение медного провода с зажимом на частотном преобразователе
• Монтаж заземления в промышленных цехах с высокими токами утечки

Практические советы

• Перед монтажом проверьте, чтобы зачищенная часть провода точно соответствовала длине гильзы - слишком длинный конец снижает надёжность
• Используйте только те опрессовочные клещи, которые указаны производителем для сечения 185 мм2 - некорректный инструмент вызывает плохой контакт
• Если наконечник будет установлен в сыром помещении, нанесите антикоррозийную смазку на поверхность перед сборкой
• При групповой установке нескольких наконечников убедитесь, что все они имеют одинаковый момент затяжки - это исключает перегрев
• Артикул 278140 - это точный идентификатор; при заказе всегда указывайте его, а не только название, чтобы избежать ошибок
