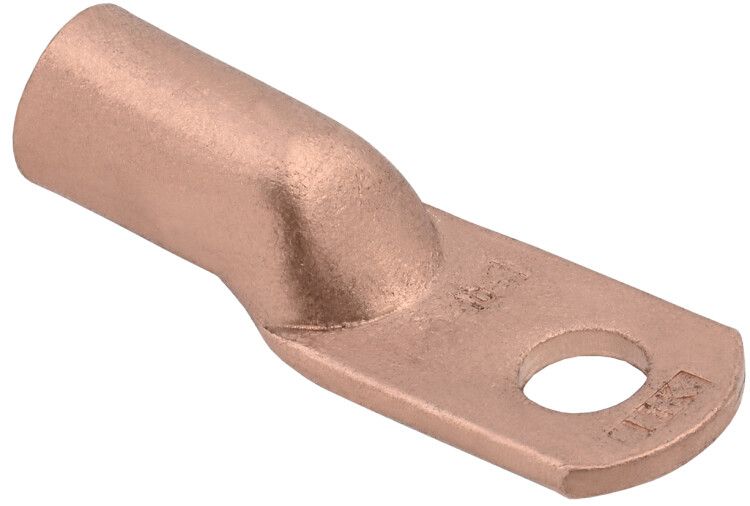

Наконечник медный ТМ 70–12–13 ГОСТ 7386 | UNP23-070-12-13 IEK

Наконечник медный ТМ 70-12-13 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания массивных медных жил сечением 70 мм2 методом опрессовки. Этот наконечник используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, на шинах распределительных устройств, трансформаторах или вводах в здания.

Назначение и область применения

Наконечник медный ТМ 70-12-13 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и коммутационным оборудованием - болтовыми зажимами, шинами, выводами аппаратов. Подходит для систем высокого напряжения до 10 000 В, где требуется устойчивый контакт без нагрева. Часто встречается в энергообъектах: подстанциях, КРУ, щитах управления, промышленном освещении и силовой сети.

Технические характеристики

• Поперечное сечение провода: 70 мм2 - рассчитан на большие токовые нагрузки;
• Диаметр отверстия: 12 мм - совпадает с типичными болтами M12 для крепления;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Напряжение: до 10 000 В - допущен для работы в сетях высокого класса;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичный контакт;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки;
• Угол соединения: специальный угол - позволяет удобно направить провод в нужную сторону при установке;
• Срок службы: 30 лет - при соблюдении условий эксплуатации;
• Защитное покрытие: отсутствует - медь голая, что повышает теплоотвод, но требует защиты от окисления в агрессивной среде;
• Цвет: медный - визуально соответствует материалу жилы.

Совместимость и монтаж

Наконечник медный ТМ 70-12-13 ГОСТ 7386 совместим с медными однопроволочными и многожильными жилами сечением 70 мм2. Для монтажа необходима гидравлическая или рычажная опрессовка с матрицей, подходящей под этот размер. Убедитесь, что инструмент имеет правильный профиль - слишком слабая или избыточная опрессовка снижают надёжность контакта. После опрессовки проверьте качество соединения: нет трещин, металл плотно обжат вокруг жилы, никаких выступов или деформаций.

Безопасность и стандарты

Произведён согласно ГОСТ 7386, который регламентирует форму, размеры и требования к механической прочности таких наконечников. Напряжение 10 000 В указывает на соответствие нормам для электроустановок выше 1 кВ. Отсутствие покрытия не влияет на безопасность в сухих помещениях, но в условиях повышенной влажности или химической активности рекомендуется применять антикоррозийные составы на контактных поверхностях.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и перегрев;
• Голая поверхность лучше отводит тепло - важно при длительных нагрузках;
• Стандартный диаметр 12 мм гарантирует совместимость с большинством промышленных зажимов;
• Срок службы 30 лет делает изделие экономически выгодным для капитальных объектов;
• Кольцевая форма контактной площадки исключает сосредоточенные нагрузки на болт.

Ограничения применения

• Не для алюминиевых проводов - отличаются по коэффициенту расширения и окисляемости;
• Без защитного покрытия - не рекомендован для открытых участков, сырых помещений, агрессивных сред (например, химических цехов);
• Требуется точная опрессовка - нельзя использовать обычные клещи или плоскогубцы;
• Подходит только для массивных проводящих зон - не предназначена для гибких многожильных кабелей без предварительной зачистки и заполнения жилы.

Примеры использования

• Подключение медных шин в КРУ 6–10 кВ;
• Заводские системы питания двигателей мощностью более 50 кВт;
• Входные группы в промышленных зданиях с автоматическими рубильниками;
• Обвязка трансформаторов и реакторов на подстанциях;
• Системы заземления с большим током замыкания.

Практические советы

• Перед монтажом зачистите жилу до металла, удалите оксидную плёнку - даже микроскопический слой снижает контакт;
• Выбирайте инструмент для опрессовки с матрицей, точно соответствующей размеру ТМ 70-12-13 - сверьтесь с руководством инструмента;
• Проверяйте посадочный диаметр 12 мм перед закупкой - он должен совпасть с болтом вашего оборудования;
• На открытом воздухе или во влажных местах после монтажа смажьте контакт токопроводящей пастой (например, типа ЛТИ-120) и закройте термоусадкой;
• Не используйте этот наконечник вместо ответвителя - он создан только для оконцевания одного провода.
