Наконечник штыревой неизол. НШВ 0.5-8 (100шт/уп.) | 79475 КВТ

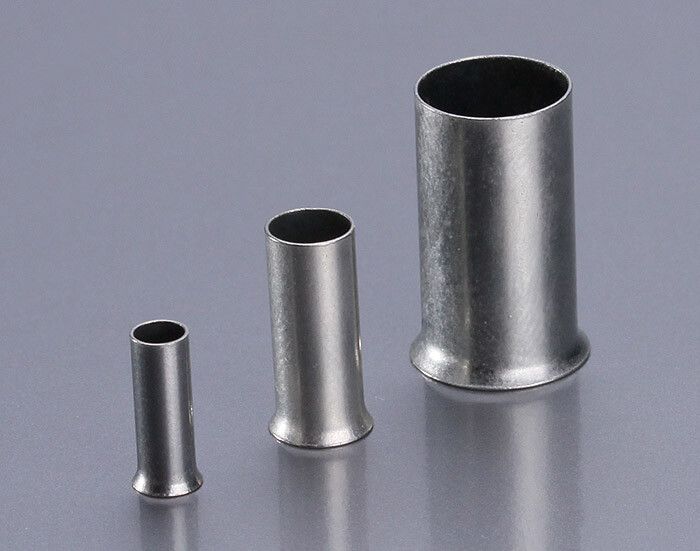

Наконечник штырьевой втулочный НШВ 0.5-8 от бренда КВТ - это надёжный элемент для оконцевания многожильных медных проводов сечением 0,5 мм2 методом опрессовки. Упаковка содержит 500 штук, что удобно для массового монтажа. Применяются в электрощитах, пультах управления, силовых цепях и на оборудовании с высокими требованиями к теплостойкости.

Назначение и область применения

Наконечник штырьевой втулочный НШВ 0.5-8 предназначен для преобразования гибких многожильных проводов в плотные, жесткие штыри, которые легко фиксируются в клеммах, зажимах и разъёмах. Особенно эффективен там, где требуется прочное и долговечное соединение - например, в автоматических системах, станках, щитах управления, освещении и энергооборудовании.

Из-за отсутствия пластиковой манжеты эти наконечники подходят для работы с проводами с толстой изоляцией - такими как КГ, КОГ, ПРКА, ПРКС, ПВКВ, РКГМ. Также позволяют соединять два и более провода одного сечения внутри одной втулки, если это необходимо по проекту.

Технические характеристики

• Тип: втулочный, штыревой
• Сечение провода: 0,5 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 1,7 мм
• Внутренний диаметр: 0,9 мм - подходит для одиночного провода 0,5 мм2
• Материал: медь марки М1
• Покрытие: электролитическое лужение - улучшает контакт, защищает от окисления
• Номинальное напряжение: 0,69 кВ
• Температурный диапазон: от -55 C до +135 C
• Цвет: серый
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штырьевой втулочный НШВ 0.5-8 совместим с любыми клеммами, зажимами и разъёмами, имеющими посадочное отверстие диаметром около 1,7 мм. Для монтажа используется пресс-клещи с матрицей, соответствующей размеру втулки. Жилы провода вводятся в втулку со стороны широкого раструба - это обеспечивает равномерную опрессовку и предотвращает повреждение жил.

Не используйте обычные плоскогубцы - они не обеспечивают достаточного давления и могут вызвать плохой контакт или трещины в меди. Обязательно проверьте соответствие сечения провода и втулки перед установкой.

Безопасность и стандарты

Наконечник штырьевой втулочный НШВ 0.5-8 соответствует техническим условиям ТУ 3424-001-59861269-2004. Лужёное покрытие снижает риск коррозии и улучшает электрический контакт, что важно для безопасной работы в условиях повышенной влажности или перепадов температур. Температурный диапазон от -55 C до +135 C позволяет использовать изделие в экстремальных средах - от холодных складов до нагретых корпусов оборудования.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях
• Лужёная медь обеспечивает стабильный токопроводящий контакт и долгий срок службы
• Отсутствие пластиковой манжеты даёт возможность работать с толстой изоляцией, где другие наконечники не помещаются
• Поддержка множественного соединения - можно запрессовать два провода 0,5 мм2 в одну втулку
• Упаковка по 500 штук экономит время на закупке и хранении

Ограничения применения

Наконечник штырьевой втулочный НШВ 0.5-8 нельзя использовать для одножильных проводов - он спроектирован исключительно для многожильных. Также не применяйте его для сечений больше 0,5 мм2 - это приведёт к слабому контакту и перегреву. Отсутствие изоляционной манжеты требует дополнительной защиты места соединения, если есть риск замыкания на соседние элементы.

Примеры использования

• Оконцовка проводов в распределительных щитах с клеммными колодками
• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж проводки в промышленном оборудовании с кремний-органической изоляцией (ПРКС, РКГМ)
• Соединение двух проводов 0,5 мм2 в одном зажиме при ограниченном пространстве
• Работа с кабелями КГ и КОГ - где толстая резиновая изоляция мешает установке наконечников с манжетой

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 8 мм. Лишняя изоляция внутри втулки снижает качество соединения.
• Используйте пресс с матрицей, указанной для НШВ 0,5–8. Проверьте маркировку на клещах.
• Если вы работаете с проводами в условиях постоянных вибраций - дополнительно зафиксируйте место соединения хомутом или термоусадкой.
• Для больших партий монтажа храните упаковку в сухом месте - хотя лужение защищает медь, длительное воздействие влаги может снизить качество контакта.
• Если нужна большая длина втулки - обращайтесь к поставщику: КВТ предлагает изготовление по запросу с удлинённой втулкой.
