Наконечник штыревой неизол. НШВ 0.75-8 (100шт/уп) | 79476 КВТ

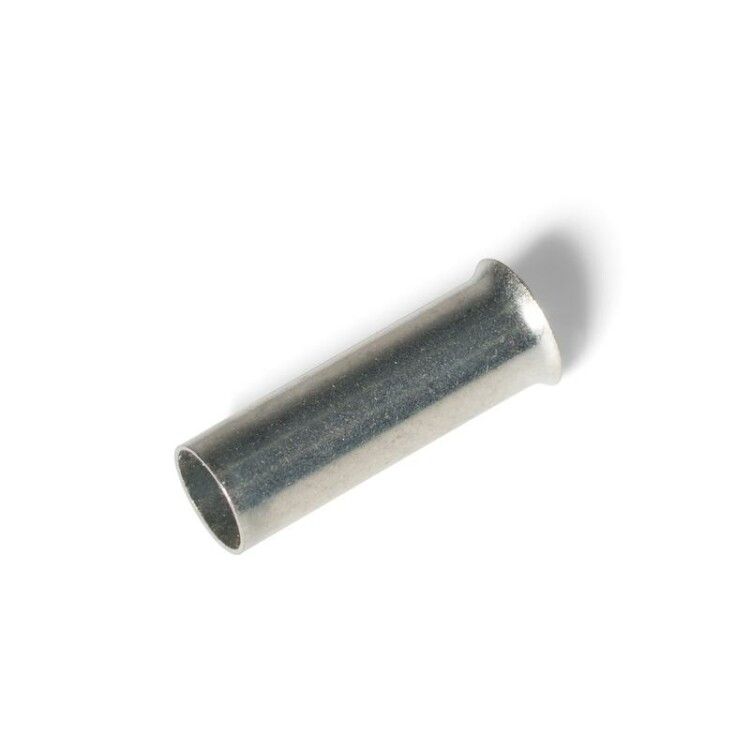

Наконечник штыревой неизолированный втулочный НШВ 0.75-8 КВТ предназначен для надёжного оконцевания многожильных медных проводников сечением 0,75 мм2 методом опрессовки. Продукт бренда КВТ обеспечивает прочное механическое и электрическое соединение в условиях широкого температурного диапазона, особенно эффективен при работе с проводами толстой изоляции.

Назначение и область применения

Наконечник штыревой неизолированный втулочный НШВ 0.75-8 КВТ используется для преобразования гибких многожильных проводов в жёсткий штыревой контакт, совместимый с болтовыми зажимами, клеммными колодками и разъёмами. Применяется в силовых и управляющих цепях промышленного оборудования, автоматизации, энергетике и транспорте. Особенно актуален там, где требуется высокая надёжность соединения при перепадах температур или повышенной вибрации.

Технические характеристики

• Номинальное сечение провода: 0,75 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 1,9 мм
• Внутренний диаметр: 0,9 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение
• Номинальное напряжение: 0,69 кВ
• Температурный диапазон: от –55 C до +135 C
• Форма фланца: трубчатая
• Способ монтажа: опрессовка
• Цвет: серый
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой неизолированный втулочный НШВ 0.75-8 КВТ совместим с проводами из меди сечением 0,75 мм2. Для монтажа необходима опрессовочная матрица с подходящими размерами - обычно это матрица для 0,5–1 мм2. Жилы заводятся во втулку со стороны раструба, после чего выполняется равномерная опрессовка. Отсутствие пластиковой манжеты позволяет использовать один наконечник для нескольких проводников (до 2–3), если суммарное сечение не превышает допустимое. Убедитесь, что диаметр контакта в зажиме соответствует внешнему диаметру втулки (1,9 мм).

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие защищает медь от окисления, снижает переходное сопротивление и предотвращает коррозию в агрессивных средах. Номинальное напряжение 0,69 кВ гарантирует безопасную работу в сетях до 690 В переменного тока. Диапазон рабочих температур (-55…+135 C) делает наконечник пригодным для экстремальных условий, включая холодные регионы и нагретые корпуса оборудования.

Преимущества

• Высокая механическая прочность благодаря однородной медной основе и качественному лужению
• Устойчивость к коррозии - лужёное покрытие продлевает срок службы даже в сыром воздухе
• Поддержка работы с толстой изоляцией (КГ, КОГ, ПРКС и аналоги) - отсутствие манжеты исключает препятствия при заправке
• Совместимость с термостойкими проводами - выдерживает длительную эксплуатацию при +135 C
• Экономичность - один тип наконечника можно использовать для одного или нескольких проводов

Ограничения применения

• Не предназначена для одножильных проводов - возможна плохая опрессовка и повреждение жилы
• Запрещено использование с алюминиевыми проводами - материал втулки - медь, риск электрохимической коррозии
• Не имеет защиты от случайного выпадения - требует фиксации в зажиме с достаточным усилием затяжки
• Не следует применять в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>135 C)

Примеры использования

• Оконцевание проводов в частотных преобразователях (KFG, ПЧ)
• Соединение проводов в клеммах управления станков с ЧПУ
• Монтаж в кабельных сборках тепловых щитов с резиновой изоляцией (КГ, КОГ)
• Подключение датчиков и исполнительных механизмов в холодильных установках
• Сборка силовых цепей в троллейбусах и метро - благодаря стойкости к низким температурам

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки (8 мм) - лишняя изоляция мешает плотному контакту
• При соединении двух проводов - скрутите их перед введением во втулку, чтобы избежать “загиба” жил
• Выбирайте опрессовочные клещи с матрицей, соответствующей диаметру втулки (1,9 мм) - некорректный инструмент вызывает деформацию
• Проверьте качество опрессовки: втулка должна быть плотно сжата, без видимых трещин и свободных жил
• Для сложных условий (влажность, химические пары) используйте только лужёные наконечники - они лучше сохраняют проводимость
• Если нужна большая длина втулки - запросите исполнение на заказ; стандартная версия (8 мм) не всегда подходит для массивных кабелей
