Наконечник штыревой втулочный изолированный НШВИ 10-12 - 79451 КВТ

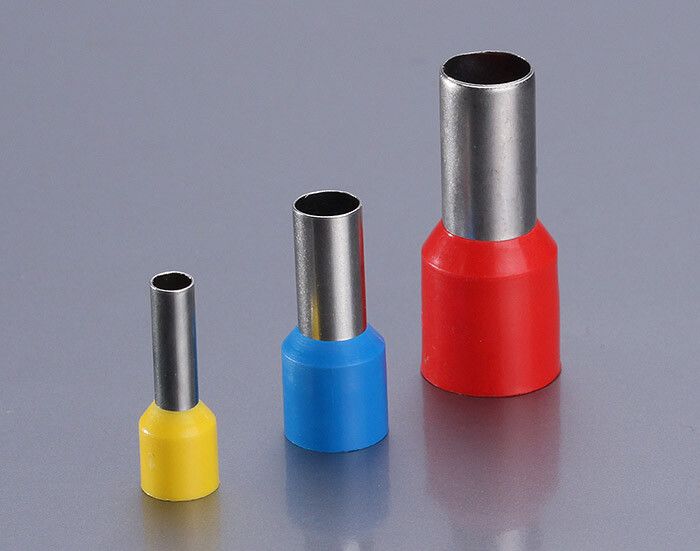

Наконечник штыревой втулочный изолированный НШВИ 10-12 от КВТ - это готовый соединительный элемент для оконцевания многожильных медных проводов сечением 10 мм2. Благодаря изолированной трубчатой форме и лужённой меди, он обеспечивает надёжный контакт при опрессовке, исключая необходимость предварительного облуживания провода. Артикул 79451 упакован по 100 штук и предназначен для использования в силовых цепях до 690 В.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 10-12 применяется для оконцевания гибких многопроволочных медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам и другим устройствам. Он преобразует мягкий многожильный провод в жёсткий штырь, который легко вставляется в зажимы без потери контакта. Подходит для установки в распределительных щитах, на станках, конвейерах, системах управления и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное сечение провода: 10 мм2
• Длина втулки: 12 мм
• Внутренний диаметр втулки: 4,5 мм
• Наружный диаметр: 5 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: красный (соответствует DIN 46228-4)
• Рабочее напряжение: до 0,69 кВ (690 В)
• Температура эксплуатации: от –10 C до +75 C
• Температурная стойкость изоляции: до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Форма фланца: трубчатая, с конической входной зоной Easy Entry
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 10-12 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром до 5 мм. Для монтажа требуется пресс-клещи с матрицей под размер 10 мм2. Перед опрессовкой зачищается изоляция провода на длину втулки (12 мм), затем провод вводится в втулку до упора. Обжим выполняют равномерно по всей длине медной части - изоляция остаётся нетронутой. Коническая форма входа (Easy Entry) позволяет легко заводить многожилку даже при слегка деформированных проводах.

Безопасность и стандарты

Изоляция выполнена из безгалогенного полипропилена - материал не выделяет токсичных веществ при перегреве. Температурная стойкость до +105 C обеспечивает безопасную работу в условиях повышенной нагрузки. Цветовая маркировка соответствует стандарту DIN 46228-4, что снижает риск ошибок при сборке. Напряжение 690 В соответствует требованиям для сетей переменного тока до 1000 В.

Преимущества

• Исключает необходимость ручного облуживания провода - экономит время и повышает качество соединения
• Защищённая изоляция предотвращает случайное замыкание между соседними клеммами
• Лужёная медь улучшает проводимость и защищает от окисления
• Коническая форма входа упрощает введение провода, особенно при работе в ограниченном пространстве
• Цветовая маркировка позволяет быстро идентифицировать сечение провода без измерений

Ограничения применения

• Не предназначены для одножильных проводов - они теряют механическую прочность при опрессовке
• Не подходят для работы при температурах ниже –10 C и выше +75 C - возможна потеря эластичности изоляции
• Запрещено использовать с проводами большего сечения - это вызывает плохой контакт и перегрев
• Не рекомендуются для частых демонтажей - после нескольких обжимов изоляция может треснуть

Примеры использования

• Подключение медных многожильных проводов к клеммам автоматических выключателей в щите освещения
• Соединение проводов питания с контакторами на конвейерной линии
• Оконцевание проводов управления в пульте станка ЧПУ
• Монтаж заземляющего провода в распределительном пункте

Практические советы

• Выбирайте пресс-клещи с точной матрицей под 10 мм2 - недожим или пережим снижают срок службы соединения
• Перед монтажом проверьте, чтобы провод полностью вошёл в втулку - видимый конец провода увеличивает риск нагрева
• Храните наконечники в сухом месте - хотя покрытие лужёное, длительное воздействие влаги может вызвать помутнение изоляции
• Для удобства сборки используйте наборы с цветовой маркировкой - красный всегда значит 10 мм2, как указано в DIN
• Не используйте этот наконечник для алюминиевых проводов - он рассчитан только на медь
