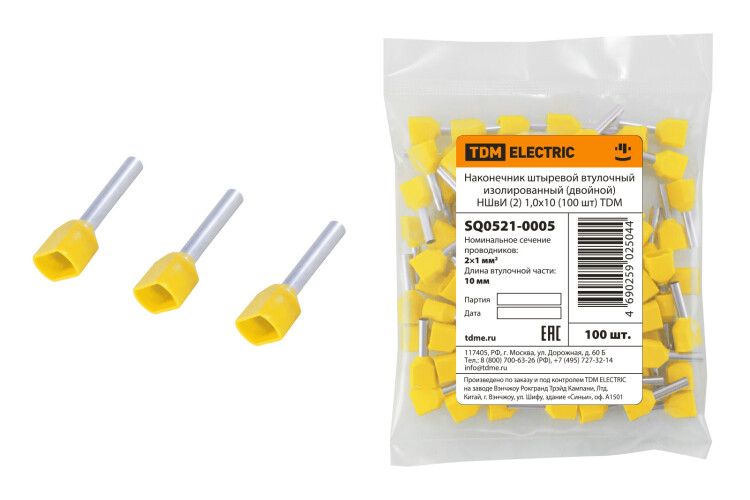

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 1,0х10 желтый (100 шт) - SQ0521-0005 TDM

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 1,0х10 желтый (100 шт) от TDM ELECTRIC предназначен для надёжного соединения многожильных проводов с клеммами оборудования. Каждый наконечник уже имеет изоляцию, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Эти наконечники используются для оконцевания многожильных гибких проводов сечением до 1,0 мм2. Они позволяют безопасно подключить провода к клеммам автоматических выключателей, контакторов, реле, распределительных щитов и другого электрооборудования. Особенно удобны там, где требуется частая сборка/разборка - например, на стендах, пультах управления или в сервисном оборудовании.

Технические характеристики

• Тип: двойной штыревой втулочный изолированный (НШвИ (2))
• Сечение провода: 1,0 мм2
• Длина наконечника: 10 мм
• Материал гильзы: латунь
• Материал изоляции: ПВХ (поливинилхлорид)
• Цвет изоляции: жёлтый
• Количество в упаковке: 100 штук

Совместимость и монтаж

Подходят для клемм с диаметром штыря до 4,8 мм - типичный размер для стандартных винтовых зажимов. Для установки зачистите провод на длину 9–10 мм, вставьте его в гильзу и обожмите специальным клещами. Изоляция остаётся целой - её можно не снимать. Жёлтый цвет соответствует стандартному обозначению для проводов 1,0 мм2, что упрощает визуальный контроль при сборке.

Безопасность и стандарты

Изоляция выполнена из ПВХ, который обеспечивает механическую прочность и устойчивость к воздействию масла, бензина и большинства бытовых химикатов. Соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-1 для наконечников в системах низковольтного распределения. Не предназначены для постоянного нахождения во внешней среде - не имеют защиты IP.

Преимущества

• Уже изолированы - не требуют дополнительной термоусадки или изоленты
• Двойная конструкция позволяет одновременно соединить два провода одного сечения
• Латунная гильза обеспечивает хорошую электропроводность и долгий срок службы
• Жёлтый цвет легко отличается от других, снижает вероятность перепутать сечение
• Готовые к использованию - экономят время при массовой сборке

Ограничения применения

• Не подходят для одножильных твёрдых проводов - предназначены исключительно для многожильных
• Рабочая температура ограничена диапазоном ПВХ (-40C…+70C); не использовать в условиях высоких нагревов (например, рядом с ТЭНами)
• Не рассчитаны на открытый монтаж вне корпуса - изоляция не защищена от УФ-лучей и осадков
• Не допускается использование с проводами больше 1,0 мм2 - возможна потеря контакта или повреждение клеммы

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щитке
• Соединение датчиков и исполнительных механизмов на конвейерах
• Обвязка цепей управления в станках ЧПУ
• Монтаж пультов управления в пищевой и фармацевтической промышленности

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода были равномерно заполнены гильзу - не допускайте “выпадения” части провода
• Используйте только специальные обжимные клещи с матрицей под НШвИ - обычные клещи могут деформировать изоляцию
• При работе в плотном пространстве учтите, что длина наконечника - 10 мм; убедитесь, что есть место для входа в клемму
• Запасайте наконечники по цветам - жёлтый для 1,0 мм2, красный - для 1,5 мм2 и т.д. Это ускоряет диагностику и ремонт
• Храните в сухом месте - даже ПВХ-изоляция может потерять эластичность при длительном воздействии влаги и перепадов температур
