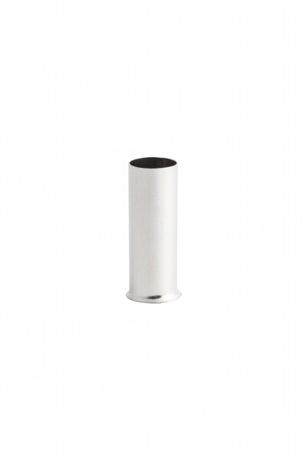

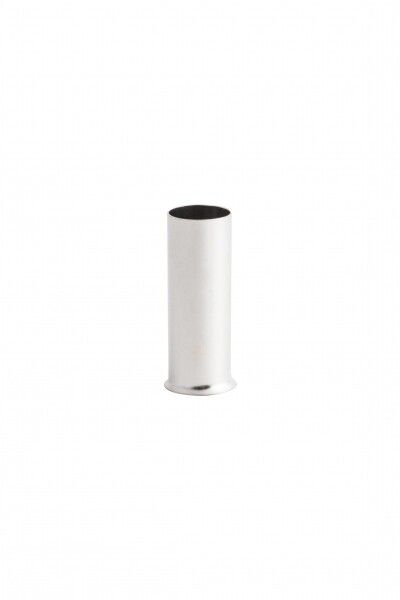

Наконечник штыревой втулочный НШв 1.0-8 (уп50шт) EKF PROxima | nshv-1.0-8

Наконечник штыревой втулочный НШв 1.0-8 от EKF (артикул nshv-1.0-8) - это надёжный соединительный элемент для оконцевания многожильных медных проводов сечением 1 мм2. Разработан для монтажа методом опрессовки, исключает необходимость предварительного облуживания провода, что ускоряет работу и повышает качество контакта.

Назначение и область применения

Наконечник штыревой втулочный НШв 1.0-8 применяется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГН и аналогичных. Предназначен для установки в клеммные колодки, автоматические выключатели, контакторы, реле и другие устройства с штыревыми зажимами. Подходит для силовой и слаботочной электропроводки в распределительных щитах, пультах управления, станках и промышленном оборудовании.

Технические характеристики

• Номинальное сечение провода: 1 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 1.8 мм
• Внутренний диаметр: 1.4 мм
• Материал: медь
• Покрытие: электролитическое лужение (серебристо-серый цвет)
• Напряжение: до 690 В
• Диапазон рабочих температур: от –55 C до +135 C
• Форма фланца: трубчатая
• Тип конструкции: стандартная
• Способ монтажа: опрессовка специальным инструментом
• Состав: содержит галогены
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШв 1.0-8 совместим с любыми штыревыми контактами, рассчитанными на провод 1 мм2 и внешним диаметром до 1.8 мм. Для монтажа требуется пресс-клещи с матрицей для втулочных наконечников (например, PEXA, KBT, ITP). Не используйте обычные плоскогубцы - они не обеспечивают равномерной деформации и снижают надёжность контакта. Перед опрессовкой провод вставляется до упора в втулку; после обжима металл втулки плотно охватывает жилы, обеспечивая механическую прочность и низкое переходное сопротивление.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385–84 и международным нормам для наконечников типа “NShv”. Лужёное покрытие защищает медь от окисления, продлевает срок службы контакта и снижает риск перегрева. Устойчивость к температурам до +135 C позволяет применять наконечник в условиях повышенной тепловой нагрузки. Гарантийный срок - 84 месяца.

Преимущества

• Заменяет ручное облуживание провода - экономит время и исключает человеческий фактор
• Лужёная поверхность улучшает проводимость и препятствует коррозии
• Трубчатая форма фланца обеспечивает точное центрирование при введении в клемму
• Высокая механическая прочность после опрессовки - не выпадает из клеммы даже при вибрациях
• Упаковка по 50 штук удобна для профессионального использования и хранения

Ограничения применения

• Не предназначен для одножильных проводов - требует многопроволочной жилы
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, лужёное покрытие не является герметичной изоляцией
• Содержит галогены - не подходит для систем с высокими экологическими требованиями (например, в медицинских учреждениях или метро по новым нормам)
• Не используется с алюминиевыми проводами - материал втулки - медь, возможна гальванопара

Примеры использования

• Подключение проводов ПВ-3 к клеммам автоматических выключателей в щите освещения
• Оконцевание проводов управления в частотных преобразователях
• Монтаж сигнальных цепей в пультах CNC-станков
• Соединение проводов в распределительных коробках промышленных линий

Практические советы

• Выбирайте пресс-клещи с подходящей матрицей - для NShv 1.0-8 нужна матрица 1–1.5 мм2
• Перед монтажом проверьте, чтобы провод был свободно вставлен в втулку до упора - не допускайте зазора
• Обжим должен быть равномерным: два-три вдавливания по всей длине втулки, не сдавливайте слишком сильно - можно повредить провод
• Храните в сухом месте - даже лужёное покрытие может окислиться при длительной влажности
• Для массового монтажа используйте упаковки по 50 штук - так проще контролировать расход и избежать перепутывания с другими размерами
