Наконечник штыревой втулочный НШвИ 0,25-8 (50шт.) EKF | nhvi-0.25-8

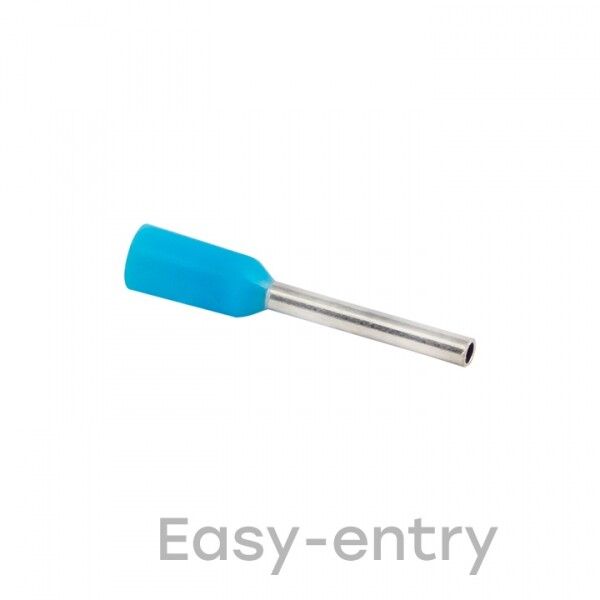

Наконечник штыревой втулочный НШвИ 0,25-8 от EKF PROxima - это изолированный лужёный наконечник для надёжного соединения многопроволочного провода с зажимами оборудования. Упаковка содержит 50 штук, что удобно для массового монтажа. Этот наконечник исключает необходимость предварительного облуживания проводов, ускоряя работу и повышая качество контакта.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 0,25-8 предназначен для соединения многопроволочных медных проводов сечением 0,25 мм2 с клеммами автоматических выключателей, реле, контактных устройств, распределительных щитов и другого электрооборудования. Подходит для установки в бытовых, промышленных и коммерческих системах управления. Особенно эффективен при работе с проводами типа ПВ-3, ПВС, ПУГНП и аналогичными.

Технические характеристики

• Тип: втулочный, одинарный
• Поперечное сечение провода: 0,25 мм2
• Длина втулки: 8 мм
• Материал наконечника: медь, лужёная поверхность
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: голубой
• Изоляция: да, защищает токоведущую часть до основания втулки
• Конструкция: стандартная, с развальцованным входом для легкого введения жил
• Содержание галогенов: есть - при горении выделяются галогенные газы, не рекомендовано для закрытых помещений с высокими требованиями к безопасности дыма

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 0,25-8 совместим с любыми зажимами, рассчитанными на штыревые соединения с диаметром отверстия до 1,4–1,6 мм. Для монтажа требуется специальный пресс-клещи с матрицей для наконечников 0,25 мм2. Не используйте обычные плоскогубцы - это приведёт к плохому контакту и перегреву. Голубая изоляция позволяет легко отличить этот наконечник от других цветов, соответствующих другим сечениям. После опрессовки изоляция плотно фиксируется на проводе, не сползая.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ 0,25-8 соответствует требованиям к качеству и механической прочности, установленным для комплектующих в электроустановках. Лужёное покрытие снижает окисление меди, увеличивает срок службы контакта и обеспечивает стабильную проводимость. Однако наличие галогенов в изоляции делает его менее подходящим для мест с повышенными требованиями к пожаробезопасности - например, в метро, больницах или объектах с эвакуационными путями.

Преимущества

• Не требует предварительного облуживания провода - экономит время и исключает человеческий фактор
• Изолированная конструкция защищает от случайного касания и короткого замыкания
• Развальцованный конец облегчает введение многопроволочной жилы, даже при слабом опыте монтажника
• Лужёная медь обеспечивает долгий срок службы контакта без потери проводимости
• Цветовая маркировка (голубой) упрощает идентификацию сечения при сборке

Ограничения применения

• Подходит только для многопроволочных медных проводов - не используется с одножильными или алюминиевыми
• Сечение 0,25 мм2 ограничивает применение маломощными цепями - не подходит для силовой нагрузки выше 3 А постоянного тока
• Изоляция из полипропилена с галогенами не допускается в помещениях с особыми требованиями к дымообразованию
• Не предназначается для частого демонтажа - после нескольких разборок контакт теряет герметичность

Примеры использования

Наконечник штыревой втулочный НШвИ 0,25-8 применяется в:

• Автоматических выключателях в щитах квартир и офисов
• Клеммах реле времени, терморегуляторов, контроллеров
• Электронных платах и модулях управления станков
• Системах сигнализации и слаботочных сетях (например, датчики движения, камеры наблюдения)

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода вошли в втулку - не должно быть торчащих кончиков
• Используйте пресс-клещи с правильной матрицей - для 0,25 мм2 она обычно помечена цифрой “0,25” или цветом голубого
• Проверяйте качество опрессовки: наконечник не должен болтаться на проводе; изоляция должна плотно прилегать
• Храните в сухом месте - хотя лужёная медь устойчива к коррозии, длительное воздействие влаги снижает надёжность
• При использовании в сериях - выбирайте NШвИ 0,25-8 от EKF PROxima как единый стандарт для всех точек соединения одного проекта
