Наконечник штыревой втулочный НШвИ 0,34-8 (50шт.) EKF | nhvi-0.34-8

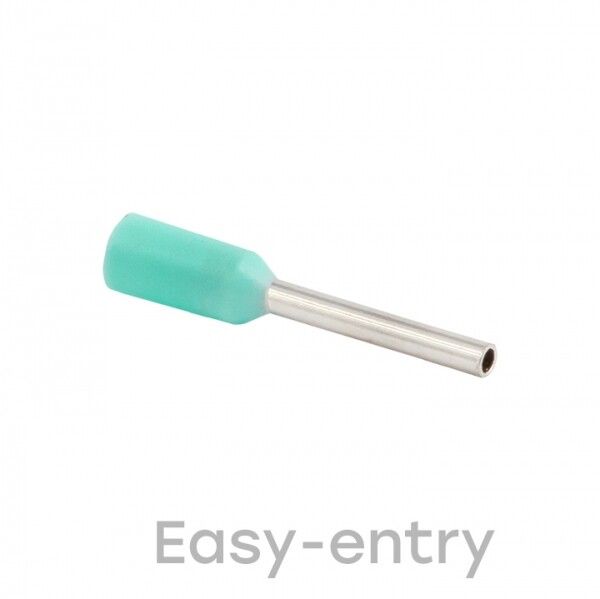

Наконечник штыревой втулочный НШвИ 0,34-8 (50шт.) от EKF PROxima - это изолированный соединительный элемент для многопроволочных медных проводов сечением 0,34 мм2. Он исключает необходимость предварительного облуживания провода, ускоряет монтаж и обеспечивает надёжный контакт в устройствах управления и автоматики.

Назначение и область применения

Наконечник штыревой втулочный НШвИ 0,34-8 (50шт.) предназначен для оконцевания многопроволочных проводов типа ПВ-3, ПВС, ПУГВ и аналогичных. Применяется там, где требуется быстрый и надёжный контакт без дополнительной подготовки провода - например, в клеммниках автоматических выключателей, контакторов, реле, распределительных щитах и контроллеров. Подходит для слаботочного оборудования, систем автоматизации, панелей управления и устройств с малым током нагрузки.

Технические характеристики

• Тип: втулочный, одинарный
• Поперечное сечение провода: 0,34 мм2
• Длина втулки: 8 мм
• Материал втулки: медь, лужёная поверхность
• Изоляция: полипропилен (PP), бирюзового цвета
• Конструкция: стандартная, с развальцованным входом
• Содержание галогенов: да
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ 0,34-8 (50шт.) совместим с любыми штыревыми клеммами, рассчитанными на провод 0,34 мм2. Для установки используйте специальный пресс-клещи с матрицей для втулочных наконечников. Не требует облуживания - достаточно зачистить провод на длину втулки (до 8 мм) и запрессовать. Бирюзовая изоляция позволяет легко отличить этот тип от других, снижает риск ошибок при сборке. Убедитесь, что диаметр жил соответствует указанному сечению - перегрузка вызывает нагрев и выход из строя.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ 0,34-8 (50шт.) соответствует требованиям к качеству и безопасности, принятым в России для комплектующих ЭУ. Медная лужёная втулка обеспечивает антикоррозийную стойкость, а изоляция из полипропилена устойчива к механическим повреждениям и температурным колебаниям до +105 C. Галогены в составе изоляции допустимы - продукт не предназначен для помещений с особыми требованиями к дымовой токсичности (например, метро, больницы).

Преимущества

• Заменяет операцию облуживания - экономит время и снижает вероятность брака
• Развальцованный конец втулки облегчает введение многопроволочного провода
• Изолированная конструкция исключает случайные КЗ между соседними клеммами
• Яркая бирюзовая изоляция упрощает визуальное распознавание при обслуживании
• Высокая прочность соединения после опрессовки - не выпадает из клеммы даже при вибрации

Ограничения применения

Не применяйте наконечник штыревой втулочный НШвИ 0,34-8 (50шт.) для однопроволочных (монолитных) проводов - он не обеспечит плотного контакта. Не используется в цепях с током выше 10 А - сечение 0,34 мм2 недостаточно для больших нагрузок. Не рекомендован для открытых площадок, постоянного воздействия воды или высокой влажности без дополнительной защиты. Также не подходит для сред с повышенными требованиями к негорючести и низкой дымообразовательности из-за наличия галогенов в изоляции.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Соединение проводов в клеммах терморегуляторов и PLC-устройств
• Монтаж сигнальных цепей в пультах управления станков
• Фиксация проводов в клеммных колодках реле времени и модулей ввода/вывода

Практические советы

• Выбирайте пресс-клещи с матрицей, подходящей именно для втулочных наконечников - не используйте универсальные клещи для кабельных наконечников
• Перед опрессовкой проверьте глубину захода провода - он должен полностью войти в втулку, но не торчать сзади
• Проверяйте качество соединения: попробуйте потянуть провод - если он не выскакивает, контакт надёжный
• Храните упаковку герметично - лужёная медь может окисляться при длительном контакте с воздухом
• Для частого монтажа закупайте сразу несколько упаковок - 50 штук хватает на 1–2 рабочих дня при активной работе
