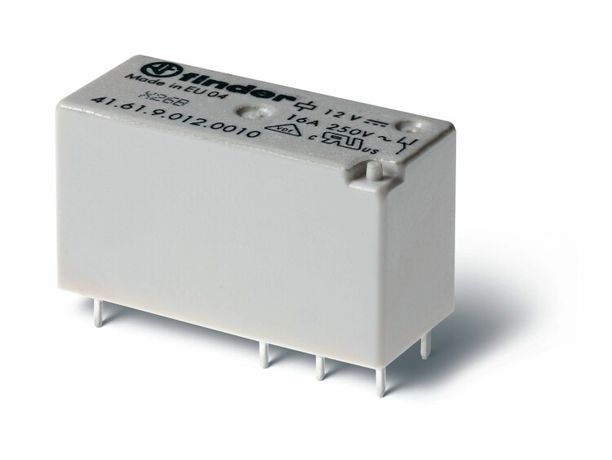

Низкопрофильное миниатюрное электромеханическое реле, монтаж на печатную плату, выводы с шагом 5мм, 1CO 16A, Контакты AgSnO2, 2 бистабильные катушки 5В DС, степень защиты RTII - 416160054016 FINDER 41.61.6.005.4016

Электромеханическое реле Finder 41.61.6.005.4016 - компактное устройство с двумя бистабильными катушками на 5 В постоянного тока, предназначенное для коммутации нагрузок до 16 А на печатных платах. Подходит для автоматических систем, где важна надежность и минимальная высота установки.

Назначение и область применения

Реле Finder 41.61.6.005.4016 используется для переключения цепей с высокой нагрузкой в устройствах, требующих сохранения состояния после отключения питания. Благодаря бистабильному принципу работы, оно остаётся в последнем положении даже при потере напряжения - это исключает необходимость постоянного энергопитания для удержания контакта. Применяется в промышленной автоматике, системах управления оборудованием, медицинских приборах, бытовых аппаратах с микроконтроллерами.

Технические характеристики

• Напряжение питания катушки: 5 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Количество переключающих контактов: 1 (1CO - однополюсный перекидной)
• Тип переключения: бистабильное (два устойчивых состояния)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге, долговечен при переключении
• Способ монтажа: через выводы на печатную плату (SMD-тип, но не поверхностный, а сквозной монтаж)
• Шаг выводов: 5 мм - совместим со стандартными платами и гнездами
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Количество нормально замкнутых (NC) и нормально разомкнутых (NO) контактов: 0 - все контакты являются перекидными (CO), без фиксированных состояний

Совместимость и монтаж

Реле Finder 41.61.6.005.4016 монтируется методом сквозного монтажа на печатную плату. Выводы имеют шаг 5 мм, что соответствует стандартным технологическим требованиям. Для надёжного соединения используйте отверстия диаметром 1,1–1,3 мм. Катушки требуют точного соблюдения полярности: неверное подключение не повредит реле, но не вызовет переключения. Максимальная высота изделия - менее 15 мм, что позволяет использовать его в плотно укомплектованных платах. Совместим с паяльниками с температурой до 260 C при времени пайки не более 5 секунд на вывод.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и износостойкость). Сертифицировано для использования в промышленных и бытовых системах с контролируемой средой. Не предназначено для взрывоопасных зон или открытых площадок.

Преимущества

• Бистабильность - экономия энергии: реле не потребляет ток для удержания состояния
• Высокая коммутационная способность: 16 А при 250 В переменного тока - подходит для мощных нагрузок
• Контакты AgSnO₂ - снижают риск сваривания и увеличивают срок службы при частых включениях
• Низкий профиль - идеально для компактных устройств
• Устойчивость к вибрациям благодаря жёсткой конструкции корпуса

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от жидкости и мелкой пыли
• Запрещена работа при температурах ниже −25 C и выше +55 C
• Не подходит для импульсных нагрузок с высокими пииковыми токами (например, стартеры двигателей)
• Только постоянный ток на катушку - нельзя питать от переменного напряжения
• Чувствителен к обратной полярности: при неправильном подключении катушки реле не сработает, но не выйдет из строя

Примеры использования

• Автоматические системы освещения с сохранением режима после отключения сети
• Контроль нагревательных элементов в термостатах
• Переключение направления движения двигателя в малогабаритных приводах
• Интерфейсы между микроконтроллерами и силовыми цепями (например, в системах IoT)
• Аппараты для диагностики и тестирования оборудования

Практические советы

• При проектировании платы учтите расстояние между выводами - 5 мм - и используйте дорожки шириной не менее 0,5 мм для токов 16 А
• Для длительной работы рекомендуется не нагружать реле выше 80 % от номинала (до 12,8 А)
• Подключайте катушку через защитный диод (flyback diode) для предотвращения скачков напряжения при отключении
• Проверьте полярность перед первым включением - цвет проводов или маркировка на корпусе указывают на “+” и “−”
• При необходимости замены - аналогичные модели можно найти в серии Finder 41, но проверяйте соответствие шага выводов и типа переключения
