Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgSnO2 | 416190054010 Finder 41.61.9.005.4010

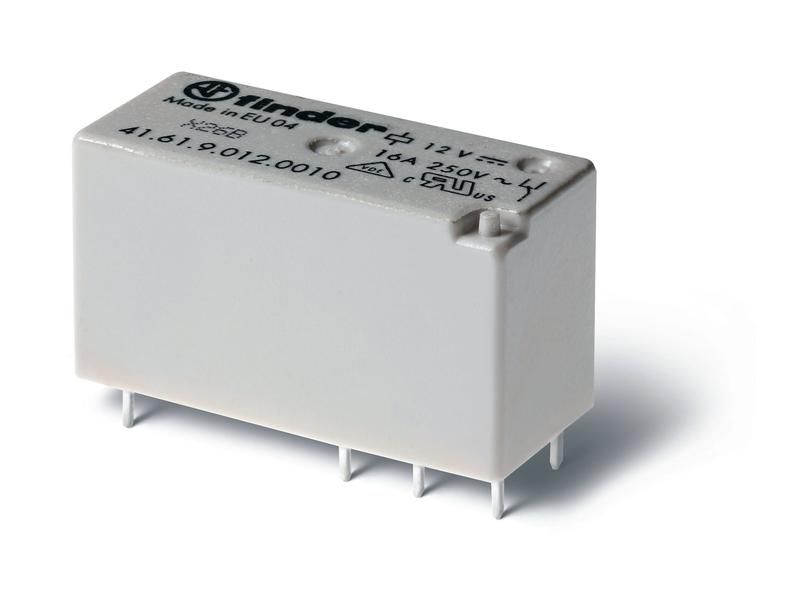

Электромеханическое реле Finder 41.61.9.005.4010 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 5 В постоянного тока. Подходит для автоматических систем, где важна плотная упаковка и надёжность контактов из серебро-оксида олова.

Назначение и область применения

Реле Finder 41.61.9.005.4010 используется для управления цепями высокой мощности с помощью слаботочных сигналов. Применяется в устройствах автоматизации: контроллеры, системы управления оборудованием, бытовые и промышленные панели. Благодаря малому профилю и стандартному шагу выводов, идеально встраивается в платы с ограниченным пространством.

Технические характеристики

• Напряжение катушки: 5 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Тип контакта: 1CO (один перекидной контакт - один нормально замкнутый и один нормально разомкнутый)
• Материал контактов: AgSnO₂ (серебро-оксид олова) - устойчив к дуге, долговечен при переключении
• Способ монтажа: через-плату (THT), шаг выводов 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не защищено от воды
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Корпус: пластиковый, самозагасящий

Совместимость и монтаж

Реле Finder 41.61.9.005.4010 совместимо со всеми платами, имеющими отверстия с шагом 5 мм. Для монтажа требуется просверленное отверстие под каждый из 8 выводов. Пайка - стандартная, с использованием припоев с температурой ниже 260 C. Не рекомендуется применять термовоздушную пайку длительностью более 10 секунд на одном выводе. Размеры соответствуют стандарту DIL-8, что обеспечивает совместимость с большинством паяльных станций и автоматических линий сборки.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности:

• EN 61810-1 - Общие требования к реле
• EN 61810-2 - Требования к промежуточным реле
• EN 61810-7 - Методы испытаний

Изделие имеет класс изоляции II и предназначено для работы в сетях с напряжением до 250 В переменного тока (при 16 А). Соответствие стандартам гарантирует безопасность при эксплуатации в промышленных условиях.

Преимущества

• Высокая коммутационная способность - 16 А при 250 В AC / 30 В DC
• Контакты AgSnO₂ снижают риск сваривания и увеличивают срок службы
• Низкий профиль - позволяет использовать в тонких устройствах
• Стандартный шаг 5 мм - упрощает проектирование плат и замену
• Надёжная работа при колебаниях температуры и влажности (климат УХЛ4)

Ограничения применения

• Не предназначено для установки во влажных средах - IP20 не защищает от брызг и пара
• Не подходит для частых включений/выключений выше 1000 операций в час - возможен износ контактов
• Запрещён монтаж вблизи источников сильного тепла (>+70 C вокруг корпуса)
• Не применяется в цепях с импульсными нагрузками без демпферов - риск пробоя контактов
• Не рассчитано на работу с переменным током выше 250 В

Примеры использования

• Управление двигателями насосов в системах HVAC
• Переключение нагревательных элементов в термостатах
• Коммутация световых индикаторов и соленоидов в пультах управления
• Реализация логики в PLC-модулях и распределительных щитах
• Автоматизация оборудования с низким энергопотреблением управления

Практические советы

• При проектировании платы учтите посадочные отверстия диаметром не менее 0,8 мм - минимальный зазор для надёжной пайки
• Для нагрузок >10 А используйте дорожки шириной не менее 1,5 мм и медные площадки под выводы
• При работе с индуктивными нагрузками (катушки, двигатели) обязательно установите фри-wheeling диод параллельно катушке реле
• Проверьте полярность при подключении катушки - неверная полярность не повредит устройство, но реле не сработает
• При замене аналогичного реле проверьте соответствие типа контакта (1CO) и шага выводов - другие модели серии 41 могут иметь другой тип переключения
