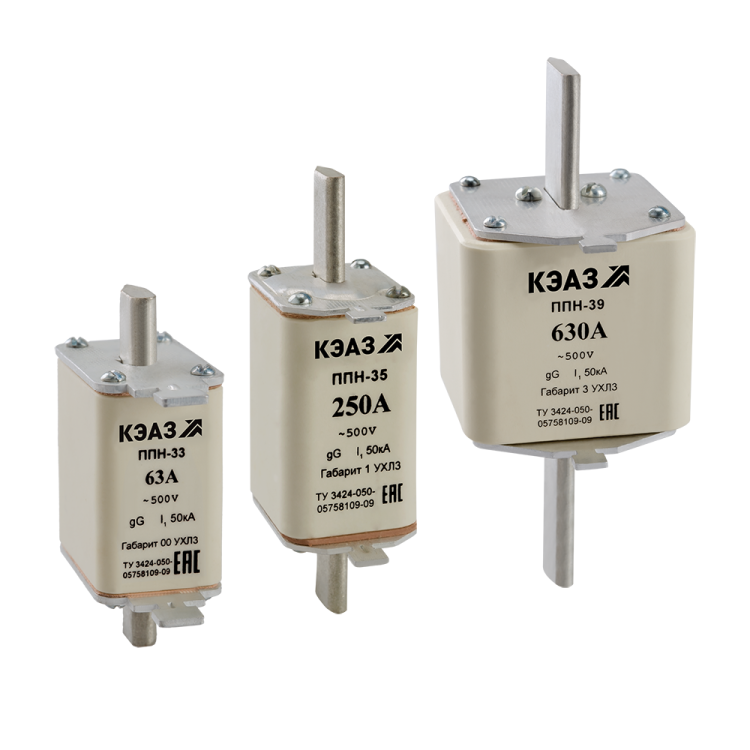

Вставка плавкая ППН 35 125А X0 габарит 1 УХЛ3 КЭАЗ 111305

Вставка плавкая ППН-35-X0-1-125А-УХЛ3 от КЭАЗ - это однополюсный предохранитель ножевого типа, предназначенный для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с высокой коммутационной нагрузкой, где важна надёжная отключающая способность и устойчивость к экстремальным температурам.

Назначение и область применения

Вставка плавкая ППН-35-X0-1-125А-УХЛ3 используется для защиты электрических цепей в распределительных устройствах, контакторах, рубильниках и других силовых аппаратах. Подходит для установки в промышленном оборудовании: станках, конвейерах, насосных станциях, системах автоматизации. Предназначен исключительно для работы с переменным током (AC) в условиях повышенной механической и термической нагрузки.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который предохранитель выдерживает без срабатывания;
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой предназначен предохранитель;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который предохранитель может безопасно прервать;
• Тип тока: переменный (AC);
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и коротких замыканий;
• Типоразмер: 1 - соответствует стандартному габариту для втычных предохранителей, совместимый с большинством аппаратов КЭАЗ и аналогичных серий;
• Мощностные потери: 13,5 Вт - энергия, рассеиваемая в виде тепла при номинальном токе; важно учитывать при проектировании теплообмена в шкафу;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных регионов и неотапливаемых помещений;
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки в закрытом корпусе или щите;
• Способ монтажа: на аппарат - вставляется в специальные зажимы контактных устройств, не имеет собственного корпуса;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие российским требованиям к промышленным предохранителям.

Совместимость и монтаж

Вставка плавкая ППН-35-X0-1-125А-УХЛ3 совместима с аппаратами, поддерживающими типоразмер 1 ножевых предохранителей. Монтируется путём вставления в контактную пару на лицевой стороне аппарата - например, на рубильниках РПН, контакторах КМИ или автоматах серии АЕ20. Для правильной установки проверьте наличие фиксирующих защёлок и плотность контакта. Нельзя использовать с предохранителями другого типоразмера - даже если они имеют тот же номинал тока.

Безопасность и стандарты

Предохранитель соответствует ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Обеспечивает гарантированное отключение при токе короткого замыкания до 50 кА. Благодаря классу gL/gG обеспечивает селективность с другими защитными устройствами. Отсутствие степени защиты IP00 требует обязательного размещения внутри герметичного или закрытого электрощита - использование на открытом воздухе запрещено.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование в сетях с большой короткозамкнутой мощностью;
• Работа при низких температурах до -60 C - подходит для холодных регионов и неотапливаемых объектов;
• Стандартный типоразмер 1 - широкая совместимость с популярными моделями аппаратов;
• Низкий уровень потерь мощности (13,5 Вт) - снижает нагрев в шкафу и повышает эффективность системы;
• Произведён КЭАЗ - известный российский производитель с долгой историей в области промышленной электротехники.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC;
• IP00 - нельзя устанавливать вне защитного корпуса, риск поражения током и попадания пыли/влаги;
• Запрещена замена на предохранители с меньшей отключающей способностью - это создаёт опасность взрыва;
• Не рекомендовано применение в средах с высокой вибрацией без дополнительной фиксации - возможен самопроизвольный выход из контактов;
• Не подходит для частого включения/выключения - предохранитель не является коммутирующим устройством.

Примеры использования

• Защита входных цепей частотных преобразователей на заводах;
• Фазовая защита двигателей в системах конвейеров;
• Автоматические рубильники в холодильных установках;
• Щиты управления на нефтепромыслах и в арктических условиях;
• Системы автономного электроснабжения с дизель-генераторами.

Практические советы

• При замене всегда используйте оригинальную вставку ППН-35-X0-1-125А-УХЛ3 - другие модели, даже с таким же номиналом, могут иметь отличную отключающую способность или время-токовую характеристику;
• Проверяйте состояние контактов в держателе перед установкой новой вставки - окисление или деформация могут вызвать перегрев;
• Учитывайте посадочные размеры: типоразмер 1 требует точного совпадения с держателем - не пытайтесь адаптировать под другой размер;
• При работе в условиях ниже -40 C убедитесь, что все компоненты шкафа также рассчитаны на такие температуры - пластиковые детали становятся хрупкими;
• Не допускайте многократных срабатываний - это указывает на проблему в цепи, которую необходимо найти и устранить.
