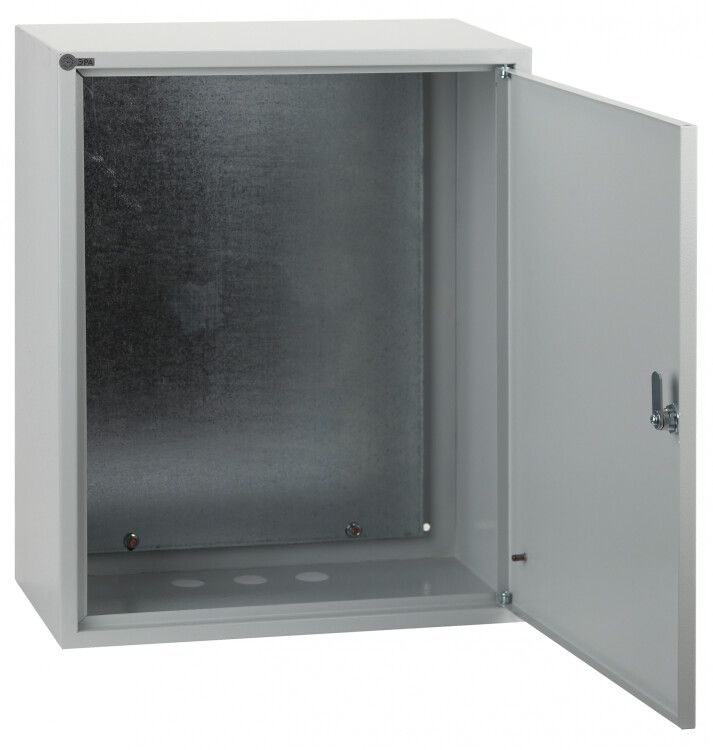

Корпус металлический ЩМП-2-0 76 УХЛЗ IP31 (500х400х220) (21) ЭРА - Б0028754

Корпус металлический ЩМП-2-0 76 УХЛ3 IP31 (500х400х220 мм) от бренда ЭРА — это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности и запылённости. Артикул б0028754 подходит для сборки щитов управления, автоматики и пожарной сигнализации в промышленных и гражданских объектах.

Назначение и область применения

ЩМП-2-0 76 УХЛ3 IP31 используется для защиты электротехнического и низковольтного оборудования внутри зданий. Подходит для монтажа автоматических выключателей, контакторов, реле, устройств защиты, коммутационных элементов и других компонентов распределительных щитов. Области применения: промышленные цеха, жилые дома, офисы, спортивные сооружения, сельскохозяйственные объекты, системы пожарной безопасности.

Технические характеристики

• Размеры: 500×400×250 мм (ширина × высота × глубина); внешняя глубина указана как 220 мм — это размер без учёта фланца, реальная внутренняя глубина — 250 мм;
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция;
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый);
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды;
• Класс защиты: I — наличие заземляющего контакта;
• Номинальный ток: 100 А — максимальный допустимый ток через корпус, не является номиналом автоматов внутри;
• Модульная ширина: 12 модулей (стандарт DIN 35 мм);
• Количество кабельных вводов: 3 — готовые отверстия для прохода кабелей;
• Ударопрочность: IK08 — выдерживает удар энергией 5 Дж (эквивалент 1,7 кг, падающий с 30 см);
• Наличие замка: да, с двумя ключами;
• Наличие монтажной панели: да, оцинкованная, с перфорацией под крепление оборудования;
• Способ монтажа: открытая установка — крепится к стене болтами;
• Тип двери: одинарная, открывается на петлях;
• Тип крышки: закрытого типа — герметичная, без проветривания;
• Условия эксплуатации: УХЛ3 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью.

Совместимость и монтаж

ЩМП-2-0 76 УХЛ3 IP31 совместим с любым оборудованием, установленным на рейках DIN 35 мм. Монтажная панель позволяет крепить устройства саморезами или болтами. Корпус крепится к стене четырьмя отверстиями в задней части. Кабельные вводы имеют диаметр 19–22 мм — подходят для кабелей до 16 мм². Перед монтажом проверьте соответствие посадочных размеров: ширина 500 мм требует минимум 520 мм свободного места на стене. Не рекомендуется использовать в местах с постоянными брызгами или прямым потоком воды — степень защиты IP31 не предназначена для влажных помещений с активным орошением.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP31. Класс защиты I гарантирует заземление корпуса через контактную площадку. Порошковое покрытие обеспечивает антикоррозийную стойкость. Гарантия от сквозной коррозии — 15 лет. Гарантийный срок эксплуатации — 3 года.

Преимущества

• Жёсткая сварная конструкция — минимальная деформация при нагрузке;
• Оцинкованная монтажная панель — долговечность и устойчивость к окислению;
• Высокая ударопрочность IK08 — защищено от случайных повреждений;
• Порошковое покрытие — устойчиво к механическому и химическому воздействию;
• Фиксированные кабельные вводы — снижают риск попадания пыли и насекомых;
• Замок с двумя ключами — удобство доступа и контроля.

Ограничения применения

Не применяется во взрывоопасных зонах, на открытом воздухе, в помещениях с частыми проливами воды или паром. IP31 не обеспечивает защиту от брызг сбоку или горизонтального потока жидкости. Нельзя использовать в качестве основного корпуса для систем с уровнем защиты IP54/65 — для этого нужны модели с уплотнителем. Температурный диапазон ограничен: ниже −40°C возможна хрупкость материала. Не предназначен для монтажа силового оборудования выше 100 А без согласования с проектом.

Примеры использования

• Щит освещения в многоэтажном доме — защита автоматов и счётчиков;
• Управление конвейером на пищевом предприятии — монтаж реле и терморегуляторов;
• Щит пожарной сигнализации — защита контроллеров и датчиков от пыли;
• Распределительный щит на спортивной арене — обеспечение работы систем вентиляции и освещения;
• Автоматизация теплицы — управление нагревательными элементами и насосами.

Практические советы

• Перед установкой проверьте, что внутренние габариты (500×400×250 мм) позволяют разместить все компоненты — особенно крупные автоматы и преобразователи;
• Используйте кабельные вводы с уплотнительными кольцами, если требуется более высокая герметичность — даже при IP31 это продлит срок службы;
• При монтаже на стену используйте анкерные болты, а не саморезы — корпус тяжёлый, вес около 12 кг;
• Для щитов пожарной сигнализации можно заказать вариант с цветом RAL 3000 (красный) — он указан в документации производителя;
• Не забудьте подключить заземляющий провод к специальной клемме на корпусе — это обязательное условие для класса защиты I.
