Корпус металлический ЩМП-3.2.1-0 76 300х210х150 IP31 УХЛ3 NO-114-00 ЭРА Б0028757

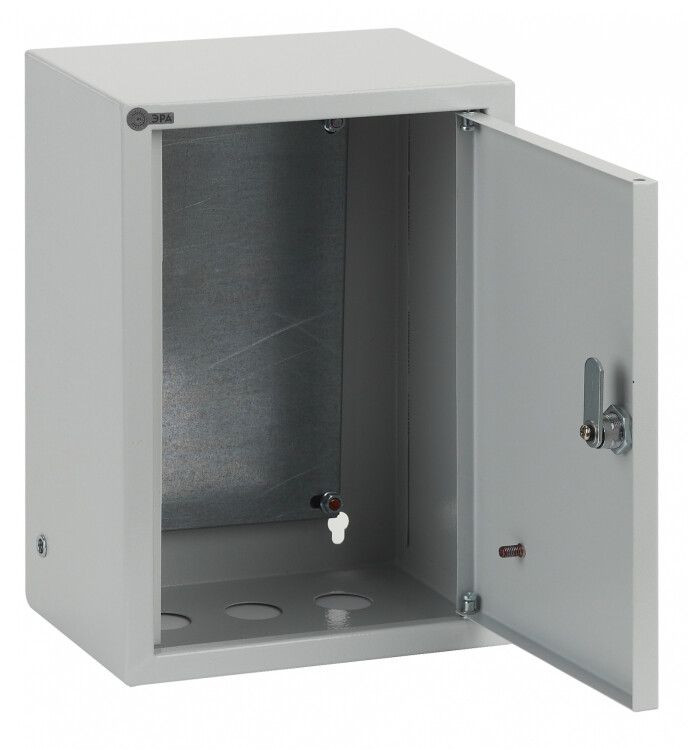

Металлический корпус навесной ЩМП-3.2.1-0 76 УХЛ3 IP31 300х210х150мм от бренда ЭРА - это готовый металлический шкаф для монтажа электрооборудования в условиях повышенной влажности и запылённости. Артикул б0028757 подходит для сборки щитов управления, автоматики и пожарной сигнализации в зданиях, на производствах и объектах сельского хозяйства.

Назначение и область применения

ЩМП-3.2.1-0 76 УХЛ3 IP31 используется для размещения коммутационных аппаратов, автоматических выключателей, контакторов, реле и других элементов низковольтных систем. Корпус защищает оборудование от механических повреждений, пыли и капель воды, что делает его подходящим для установки внутри помещений с нормальной влажностью - например, в технических помещениях, подъездах, насосных станциях, на производственных линиях. Подходит для систем автоматизации, пожарной безопасности и распределения электроэнергии до 100 А.

Технические характеристики

• Размеры корпуса: 300×210×150 мм (ширина × высота × глубина)
• Глубина внутреннего пространства: 250 мм - позволяет разместить устройства с большими габаритами
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Номинальный ток: 100 А - допустимая нагрузка на вводной кабель
• Количество кабельных вводов: 3 - для подключения входящих/выходящих проводов
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки
• Класс защиты: I - наличие заземляющего контакта
• Дверь: одинарная, с замком и двумя ключами
• Тип крышки: закрытого типа - герметичная конструкция
• Модульная ширина: 12 модулей - соответствует стандартным DIN-устройствам
• Исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях умеренного климата

Совместимость и монтаж

ЩМП-3.2.1-0 76 УХЛ3 IP31 монтируется открытым способом на стену с помощью кронштейнов или анкеров. Монтажная панель уже установленная - можно сразу фиксировать DIN-рейки и оборудование. Кабельные вводы имеют резьбу M20 - совместимы с стандартными кабельными вводами. Замок с двумя ключами обеспечивает доступ только авторизованному персоналу. Перед монтажом проверьте, чтобы отверстия под крепление соответствовали толщине стены и типу крепежа. Не используйте для скрытой установки - корпус не рассчитан на заделку в стену.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к классу защиты I - есть контакт для заземления. Соответствует стандартам на низковольтное оборудование. Порошковое покрытие обеспечивает антикоррозийную стойкость. Гарантия от сквозной коррозии - 15 лет. Гарантийный срок эксплуатации - 3 года. Напряжение питания не указано - устройство предназначено для сборки, а не для работы как самостоятельный источник питания.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузках
• Оцинкованная монтажная панель - долговечность и устойчивость к окислению
• Высокая ударопрочность IK08 - безопасна в местах с риском столкновений
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и перепадам температур
• Простота сборки - все элементы уже собраны, не требуют доработки
• Замок с двумя ключами - контроль доступа без лишних затрат на системы безопасности

Ограничения применения

• Не подходит для установки на улице - степень защиты IP31 недостаточна для дождя, снега или прямого попадания воды
• Не рекомендован для помещений с постоянной влажностью выше 90% - риск конденсата
• Не предназначен для взрывоопасных зон - отсутствует взрывозащита
• Не совместим с кабелями более чем 16 мм2 - вводы рассчитаны на стандартные сечения
• Не подходит для монтажа в стенах - корпус не имеет фланцев или специальных креплений для скрытой установки

Примеры использования

• Щит управления насосной станцией в частном доме
• Распределительный щит на этаже офисного здания
• Корпус для пожарной автоматики в подвале торгового центра
• Ящик для реле и контакторов на конвейере на пищевом предприятии
• Аварийный щит освещения в спортзале

Практические советы

• Перед установкой проверьте соответствие глубины корпуса (250 мм) габаритам ваших устройств - особенно если используются большие автоматы или преобразователи частоты
• Для увеличения степени защиты до IP54 требуется замена уплотнителей - в базовой комплектации они отсутствуют
• При использовании в холодных помещениях учтите, что при температуре ниже −20C возможно снижение пластичности уплотнителей - не открывайте дверь резко
• При монтаже на деревянную поверхность обязательно используйте металлические прокладки между корпусом и основанием - исключите возгорание при пробое
• ЩМП-3.2.1-0 76 УХЛ3 IP31 - часть серии ЭРА; аналоги в линейке ЭРА SIMPLE отличаются меньшей прочностью - выбирайте эту модель для ответственных участков
