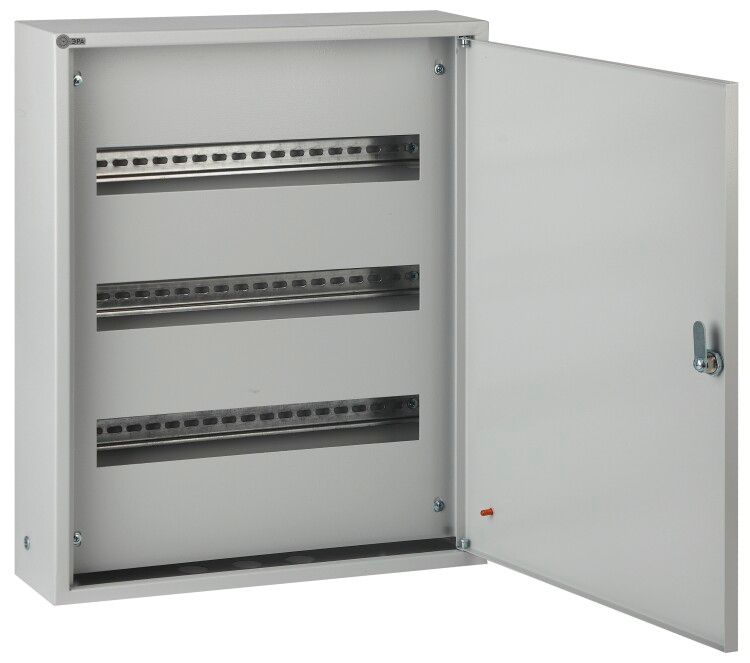

Корпус металлический навесной ЩРН-54з-1 76 УХЛ3 IP31 (540х440х120) | Б0030159 NO-123-22 ЭРА

Корпус металлический навесной ЩРН-54з-1 76 УХЛ3 IP31 (540х440х120) от бренда ЭРА предназначен для монтажа модульного электрооборудования в условиях повышенной влажности и запыленности. Этот шкаф обеспечивает надежную защиту внутренних компонентов, легко монтируется на стену и соответствует требованиям эксплуатации в климатическом исполнении УХЛ3.

Назначение и область применения

ЩРН-54з-1 76 УХЛ3 IP31 - это навесной металлический шкаф для сборки распределительных устройств. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных аппаратов. Применяется в жилых домах, офисах, производственных помещениях, на объектах коммунального хозяйства и в системах управления технологическими процессами.

Технические характеристики

• Размеры: 540×440×120 мм (ширина × высота × глубина)
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Количество модулей: 54 (стандартная ширина DIN-рейки)
• Количество рядов: 3 - позволяет равномерно распределить нагрузку по высоте
• Наличие DIN-рейки: да - установлены три стандартные рейки типа TS35
• Тип крышки: одна дверь с замком
• Способ монтажа: открытая установка - крепление на стену через отверстия в задней стенке
• Замок: одноключевой, с возможностью массового обслуживания (единой секретности)
• Исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C и влажности до 80%

Совместимость и монтаж

ЩРН-54з-1 76 УХЛ3 совместим со всеми типами модульного оборудования, соответствующего стандарту DIN EN 60715. Для монтажа используются четыре крепежных отверстия на задней стенке. Глубина корпуса 120 мм достаточна для установки большинства однополюсных и двуполюсных автоматов, но не подходит для габаритных устройств с внешними трансформаторами или крупными клеммниками. Перенавешивание двери возможно без инструментов - петли расположены съемные, что упрощает доступ к оборудованию при сервисном обслуживании.

Безопасность и стандарты

Конструкция шкафа исключает случайный доступ к токоведущим частям при закрытой двери. Соответствует требованиям безопасности по ГОСТ Р 51321.1 и IEC 61439-1. Полиуретановый уплотнитель вокруг двери снижает риск попадания пыли и влаги внутрь, повышая долговечность контактов. Корпус прошел тестирование на стойкость к коррозии - гарантия защиты от сквозной коррозии составляет 12 лет.

Преимущества

• Удобство обслуживания: дверь можно легко перенавесить на другую сторону
• Высокая прочность: стальной корпус с антикоррозийным покрытием выдерживает механические воздействия
• Оптимальное соотношение цены и качества: решение для среднего сегмента без потери надежности
• Единая система замков: один ключ открывает несколько шкафов - удобно для обслуживающего персонала
• Четкая маркировка: размеры и класс защиты указаны прямо на корпусе, упрощают поиск и учет

Ограничения применения

• Не подходит для установки внутри помещений с постоянным воздействием струй воды или агрессивных химикатов - степень защиты IP31 недостаточна
• Глубина 120 мм не позволяет разместить устройства с широкими клеммами или внешними радиаторами (например, некоторые ИБП или преобразователи частоты)
• Не рекомендован для наружной установки без дополнительной защиты от осадков - даже при наличии уплотнителя
• Отсутствие вентиляции: при длительной работе в тепле требуется самостоятельная организация принудительного охлаждения

Примеры использования

• Распределительный щит этажа в многоквартирном доме
• Автоматический щит управления насосной станцией
• Щит питания системы видеонаблюдения в здании
• Распределительный пункт на производстве для групповой защиты станков
• Аварийный щит освещения в подвале с повышенной влажностью

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене совпадали с креплениями на задней стенке ЩРН-54з-1 76 УХЛ3 - шаг креплений 400–450 мм
• При использовании в сырых местах регулярно проверяйте состояние уплотнителя - он не требует смазки, но может треснуть при старении
• Для экономии места используйте модули шириной 17,5 мм - так вы сможете разместить все 54 модуля без перегрузки
• Не забудьте проложить заземляющий провод от корпуса к контуру заземления - это обязательное условие для соблюдения норм электробезопасности
• При заказе нескольких шкафов убедитесь, что они одного серийного номера - это гарантирует совместимость замков
