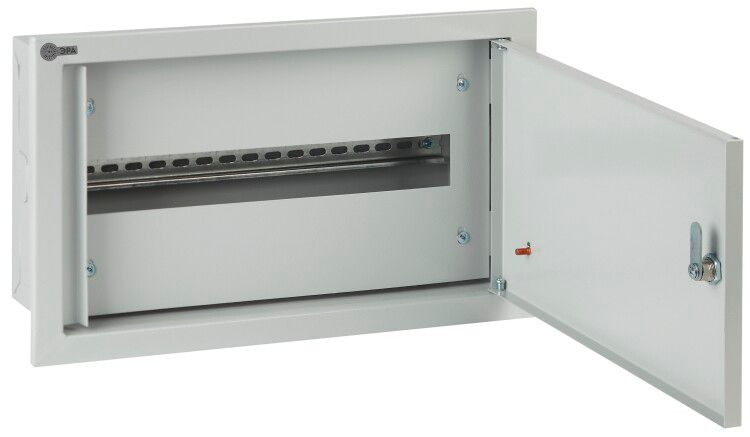

Корпус металлический встраиваемый ЩРВ-18з-1 76 УХЛ3 IP31 (275х450х120) | Б0030162 NO-123-25 ЭРА

Корпус металлический встраиваемый ЩРВ-18з-1 76 УХЛ3 IP31 (275х450х120)/(330х250х120) NO-123-25 ЭРА предназначен для скрытой установки в стену и сборки внутренних электрощитов с модульными устройствами. Этот вариант от бренда ЭРА рассчитан на два ряда модулей шириной до 18 модулей, подходит для объектов с повышенными требованиями к защите от пыли и механическому воздействию.

Назначение и область применения

ЩРВ-18з-1 76 УХЛ3 IP31 NO-123-25 ЭРА используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных аппаратов внутри помещений. Подходит для жилых домов, офисов, административных зданий, промышленных объектов с контролируемой средой. Корпус встраивается в стену, что позволяет сохранить эстетичный вид интерьера и избежать внешнего монтажа.

Технические характеристики

• Материал корпуса: сталь с антикоррозийным покрытием
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикально падающих капель воды
• Глубина монтажа: 120 мм - требует соответствующего углубления в стене
• Модульная ширина: 18 модулей (стандарт 17,5 мм каждый)
• Количество рядов: 2 - возможность расположения модулей в две линии
• Форматы корпуса: 275×450×120 мм / 330×250×120 мм - можно выбрать ориентацию по месту установки
• Тип крышки: закрытого типа, плотно прилегает к раме
• Цвет: серый
• Наличие DIN-рейки: да - установлены две рейки для фиксации модулей
• Условия эксплуатации: УХЛ3 - температурный диапазон от −40C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

ЩРВ-18з-1 76 УХЛ3 IP31 NO-123-25 ЭРА совместим со всеми типовыми модульными устройствами, соответствующими стандарту EN 60947-7-1. Монтаж выполняется методом скрытой установки: необходимо подготовить нишу в стене глубиной не менее 120 мм и размером, соответствующем габаритам корпуса. Крепление осуществляется через специальные отверстия в задней стенке. После установки корпуса в нишу, крышку можно легко закрепить с помощью четырех точечных фиксаторов. DIN-рейки уже смонтированы - достаточно просто вставить устройства.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2–2010 и IEC 60947-7-1. Защита IP31 исключает попадание крупной пыли и случайный контакт с токоведущими частями. Конструкция гарантирует недоступность проводов и контактов при закрытой дверце. Полиуретановый уплотнитель повышает герметичность и снижает риск возникновения короткого замыкания из-за влаги. Наличие запирающегося замка с ключом единой секретности соответствует правилам безопасности для электроустановок.

Преимущества

• Высокая долговечность: антикоррозийная обработка обеспечивает защиту от сквозной коррозии до 12 лет
• Удобство обслуживания: дверца легко перенавешивается на другую сторону
• Оптимальное соотношение цены и качества: надежная конструкция без избыточных функций
• Чёткая организация: двойная DIN-рейка позволяет равномерно распределить нагрузку и упорядоченно разместить оборудование
• Интеграция в интерьер: скрытый монтаж не занимает место и не портит дизайн помещения

Ограничения применения

Не применяется во влажных, сырых или открытых помещениях - степень защиты IP31 не обеспечивает защиту от брызг, струй воды или значительной влажности воздуха. Не рекомендован для наружной установки, подвалов с постоянной сыростью, кухонь без принудительной вентиляции, бань, душевых. Также не подходит для установки там, где возможны удары или механические воздействия - корпус не имеет усиленной защиты от удара (IK-код не указан).

Примеры использования

• Вводно-распределительный щит в квартире или офисном этаже
• Автоматический щит управления освещением в коридоре многоквартирного дома
• Распределительный щит для групповой сети в учебном классе
• Аппаратный щит для систем сигнализации и контроля в административном здании

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 120 мм, чтобы корпус полностью поместился без напряжения на крепления
• Выбирайте формат корпуса 275×450 мм, если нужна большая высота; 330×250 мм - если важнее горизонтальное пространство
• При использовании в условиях сильной пыли (например, мастерские) дополнительно используйте воздушные фильтры перед входом в щит
• Не забывайте про свободное пространство вокруг корпуса - требуется хотя бы 5–10 мм для теплоотвода и легкого открывания дверцы
• Проверяйте соответствие количества модулей - максимальная ширина 18 модулей, каждая модульная единица = 17,5 мм
