Щит распределительный встраиваемый ЩРВ-18М (ВхШхГ) 260х440х120мм IP31 PROxima | mb11-18m EKF

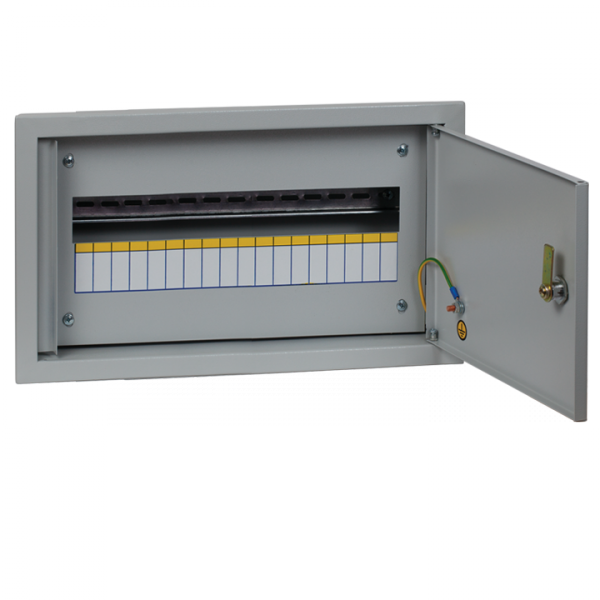

Щит распределительный встраиваемый ЩРВ-18М (260х440х120) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования внутри стен. Его прочная стальная конструкция и степень защиты IP31 делают его надёжным решением для внутренней установки в помещениях с умеренной влажностью.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-18М используется для организации распределения электроэнергии в зданиях. Подходит для монтажа в квартирах, офисах, административных и производственных помещениях. Обеспечивает безопасную и организованную сборку коммутационных устройств на DIN-рейке. Применяется там, где требуется скрытая установка и ограниченный доступ к оборудованию - например, в подъездах, технических шахтах или электрощитовых.

Технические характеристики

• Количество модулей DIN: 18 (стандартная ширина 18×17,5 мм = 315 мм)
• Габариты корпуса: 260 × 440 × 120 мм (Ш×В×Г)
• Глубина монтажа: 110 мм - требует подготовки ниши такой же глубины
• Материал корпуса и двери: сталь толщиной 0,8 мм, согласно ГОСТ 1050-88
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Номинальный ток: 63 А - максимальный допустимый ток через ввод
• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Количество вводов: 3 отверстия диаметром 30 мм, расположенные снизу
• DIN-рейка: установлены две металлические рейки (по одной спереди и сзади)
• Тип закрытия: цилиндровый замок - позволяет запирать дверь ключом
• Цвет: серый, матовая порошковая окраска
• Климатическое исполнение: УХЛ3 - температурный диапазон от −25C до +40C и умеренная влажность
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-18М проектировался для скрытой установки в стене. Для монтажа необходимо сделать нишу глубиной минимум 110 мм, чтобы корпус полностью вошёл в стену без перекосов. Открытые провода заводятся через три круглых отверстия Ø30 мм в нижней части. Кабели должны иметь достаточную гибкость и подходить по внешнему диаметру. Монтаж выполняют после предварительной проверки уровня и горизонтальности. Корпус не имеет крепления на саморезы - он фиксируется раствором или специальной рамой. После установки рекомендуется заделать зазоры между корпусом и стеной для сохранения степени защиты IP31.

Безопасность и стандарты

Изделие выполнено из стали с антикоррозийной обработкой: фосфатирование + порошковая покраска. Это исключает быстрое разрушение даже при повышенной влажности. Наличие замка препятствует неквалифицированному доступу. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям безопасности для распределительных щитов в России. Однако IP31 не обеспечивает защиту от брызг сбоку или пыли - не применяйте в сырых местах, на улице или в производственных зонах с большим количеством пыли.

Преимущества

• Высокая механическая прочность благодаря сварной конструкции и толщине стали 0,8 мм
• Фосфатировка и порошковая краска обеспечивают долговечность против коррозии
• Съёмная фальш-панель упрощает монтаж и обслуживание внутреннего оборудования
• Замок повышает уровень контроля доступа - особенно важно в общественных зонах
• Чётко определённые места для ввода кабеля снижают риск повреждений при прокладке
• Поддерживается совместимость с большинством модульных устройств (Автоматы, УЗО, реле и т.д.)

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточно для открытого воздуха
• Не использовать в условиях постоянного попадания жидкости, паров или химически активных веществ
• Ограниченная вместимость: 18 модулей - не подходит для сложных систем с множеством УЗО и дифавтоматов
• Комплектация некомплектная - все детали (замок, рейки, крепления) уже встроены, но кабельные вставки, пробки и маркировочные этикетки не входят - их нужно докупать отдельно
• Требуется точная подготовка ниши; малейший перекос при монтаже затруднит закрывание двери

Примеры использования

• Электрощит в подъезде многоквартирного дома - для группового учёта и защиты этажных линий
• Распределительный щит в офисном помещении - управление светом, розетками и кондиционерами
• Агрегатный пункт на заводе - питание одного участка станков с контролируемым доступом
• Обслуживающий щит в медицинском кабинете - обеспечение автономного питания диагностического оборудования

Практические советы

• Перед монтажом обязательно проверьте глубину ниши - она должна быть ≥110 мм, иначе дверь не закроется
• Выбирайте кабели с минимальным радиусом изгиба - плотная укладка в щите возможна только при правильном выборе сечения
• Для удобства обслуживания используйте цветную маркировку проводов и метки на автоматах - они не входят в комплект
• Если планируете много УЗО, помните: каждый занимает 2–3 модуля - 18 модулей быстро закончатся
• Проверяйте целостность замка перед первым включением - иногда при перевозке механизм может сместиться
• Щит ЕКФ PROxima ЩРВ-18М хорошо сочетается с продукцией других производителей - главное соблюдать стандарт DIN 43880
