Щит распределительный встраиваемый ЩРВ-18 (ВхШхГ) 390х340х120мм IP31 PROxima | mb11-18 EKF

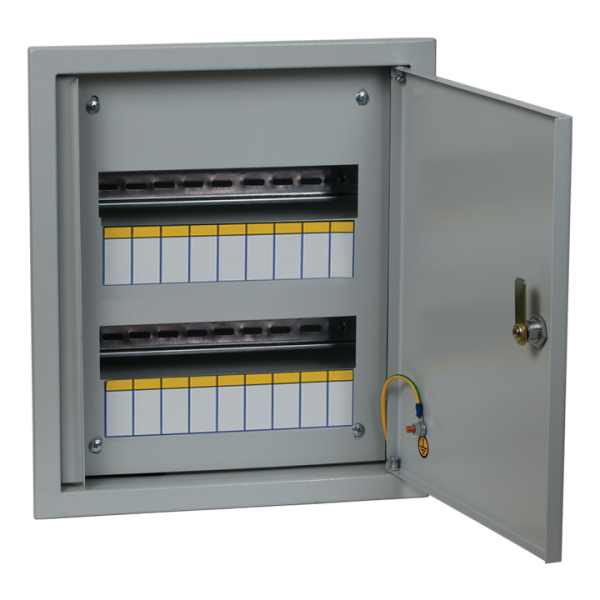

Щит распределительный встраиваемый ЩРВ-18 (390х340х120 мм) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в стенах помещений. Артикул mb11-18 подходит для слаботочных и силовых систем в условиях умеренного климата.

Назначение и область применения

Щит распределительный ЩРВ-18 используется для организации внутреннего распределения электроэнергии в зданиях. Подходит для монтажа в жилых домах, офисах, административных и производственных помещениях. Обеспечивает безопасную и организованную сборку коммутационных устройств на DIN-рейке. Применяется там, где требуется скрытая установка и ограниченный доступ к оборудованию — например, в подъездах, технических шахтах или на этажных щитках.

Технические характеристики

• Количество модулей DIN: 18 (два ряда по 9 модулей каждый)
• Габариты корпуса: 390×340×120 мм
• Глубина монтажа: 110 мм — требует подготовки ниши в стене
• Материал корпуса: сталь толщиной 0,8 мм, по ГОСТ 1050-88
• Степень защиты: IP31 — защита от твердых предметов >2,5 мм и вертикальных капель воды
• Номинальный ток: 63 А — максимальный допустимый ток через ввод
• Напряжение: 380 В — рассчитан на трёхфазные сети
• Количество вводов: 3 отверстия диаметром 30 мм, расположены снизу
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Цвет: серый, покрытие — атмосферостойкая порошковая краска
• Наличие DIN-рейки: да, съемная
• Тип крышки: закрытого типа, с одной дверью
• Тип закрытия: цилиндровый замок
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРВ-18 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Монтаж осуществляется методом скрытой установки: необходимо вырезать нишу в стене глубиной не менее 110 мм. Отверстия для ввода кабеля (3×Ø30 мм) находятся снизу — удобно для подключения от пола или канализационного короба. Крышка открывается на петлях, внутри есть съемная фальш-панель для маскировки свободных мест. Замок цилиндрового типа позволяет использовать стандартные ключи или запираемые механизмы. Комплектация некомплектная — кабельные зажимы, DIN-рейка и крепления входят, но провода, автоматы и другие устройства — нет.

Безопасность и стандарты

Конструкция исключает случайный контакт с токоведущими частями при закрытой двери. Корпус прошел фосфатирование и окраску — повышает устойчивость к коррозии. Соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 предотвращает попадание крупных частиц и конденсата, но не защищает от брызг, струй воды или пыли в значительном количестве — не подходит для сырых помещений без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Фосфатное покрытие и порошковая окраска обеспечивают долгий срок службы даже в условиях повышенной влажности
• Съемная фальш-панель позволяет легко адаптировать внешний вид под количество установленных модулей
• Замок с цилиндром обеспечивает контроль доступа — важен для общественных и промышленных объектов
• Три ввода снизу упрощают прокладку кабелей и снижают риск перегрева вверху щита

Ограничения применения

• Не рекомендуется для установки во влажных помещениях (баня, бассейн, подвал без гидроизоляции) — степень защиты IP31 недостаточна
• Не подходит для наружного монтажа — отсутствует защита от атмосферных осадков
• Толщина стенки 0,8 мм делает корпус чувствительным к ударным нагрузкам — не применяйте в местах с возможностью механических повреждений
• Некомплектность требует самостоятельного приобретения кабельных вводов, зажимов и других расходных материалов

Примеры использования

• Этажный распределительный щит в многоквартирном доме — размещение автоматов на каждом этаже
• Щит управления в офисе — питание розеток, освещения и серверного оборудования
• Подключение насосов, вентиляторов или малых станков в производственной зоне
• Распределительный пункт в техническом коридоре — скрытая установка с доступом только обслуживающему персоналу

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 110 мм, чтобы корпус полностью поместился без давления на заднюю стенку
• Используйте кабельные вводы с уплотнителями — даже при IP31 это повысит надежность герметизации
• При установке нескольких щитов рядом соблюдайте минимальный зазор между ними — не менее 5–10 см для теплоотвода и обслуживания
• Обязательно используйте термостойкий кабель с подходящим сечением — номинальный ток 63 А требует медного провода не менее 10 мм²
• Артикул mb11-18 и модель ЩРВ-18 от EKF PROxima хорошо сочетаются с другими изделиями серии — можно унифицировать комплектацию на объекте
