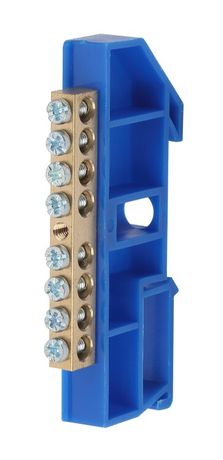

Шина N "ноль" на DIN-изол ШНИ-6х9-8-Д-синий (25/500/9000) NO-222-45| Б0033426 | ЭРА

Шина нулевая на DIN-изоляторе ШНИ-6х9-8-Д синяя NO-222-45 - это надёжный компонент для организации нулевого и защитного заземления в электрощитах. Бренд ЭРА предлагает эту модель как часть серийного решения для промышленных и жилищных распределительных устройств, где важна безопасность, плотность сборки и удобство обслуживания.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-6х9-8-Д синяя NO-222-45 предназначена для объединения нескольких нулевых (N) и защитных заземляющих (PE) проводников в одном месте. Применяется в силовых щитах, распределительных пунктах, автоматических выключателях и УЗО. Подходит для систем TN-S и TN-C-S. Часто используется в промышленном оборудовании, бытовой автоматике, системах освещения и на объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазных сетях 230/400 В;
• Количество контактов: 8 - восемь точек подключения для проводов;
• Сечение подключаемого провода: 10–25 мм2 - совместима с медными проводниками указанного диапазона;
• Материал: латунь Л56 - обеспечивает хорошую проводимость, коррозионную стойкость и прочность;
• Толщина шины: 9 мм - определяет её жёсткость и тепловую инерцию;
• Просвет от задней панели: 24 мм - позволяет свободно монтировать шину даже в плотных щитках с глубокой конструкцией;
• Цвет изолятора: синий - стандартизированная цветовая идентификация нулевой шины согласно ГОСТ Р 50462;
• Диаметр отверстий: 6 мм для входных, 4 мм для выходных - соответственно для подвода и отвода проводов;
• Поверхность контакта: необработанная - требует правильного затягивания винтов для гарантированного контакта;
• Способ монтажа: на DIN-рейку - стандартная установка в любые щитовые корпуса.

Совместимость и монтаж

Шина нулевая на DIN-изоляторе ШНИ-6х9-8-Д синяя NO-222-45 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Каждый контакт имеет винтовой зажим с плоской головкой, предотвращающей перекусывание жил. Перед подключением необходимо зачистить провод на 8–10 мм, вставить его в отверстие и затянуть винт моментом около 0,5–0,7 Нм. Не допускается использование многожильных проводов без наконечников - они должны быть обжаты наконечниками типа НШВИ или НШВ.

Безопасность и стандарты

Изолятор выполнен из самозатухающего полипропилена с антипиренами - материал соответствует требованиям пожаробезопасности. Шина изготовлена из латуни Л56, которая отвечает нормам по электропроводности и механической прочности. Соответствует принципам безопасности IEC 60947-7-1 и ГОСТ Р 50030.2. Обозначение синего цвета изолятора соответствует международным стандартам идентификации нулевых проводников.

Преимущества

• Уменьшает число однотипных соединений в щите - вместо десятков отдельных ответвлений один контакт на шине;
• Обеспечивает равномерное распределение тока между всеми подключенными цепями;
• Позволяет легко добавлять новые линии без переделки существующей проводки;
• Защита от случайного замыкания благодаря изолирующему основанию и просвету 24 мм;
• Стандартный форм-фактор - совместима с большинством щитов отечественных и зарубежных производителей.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен оксидный слой, снижающий контакт;
• Не рекомендован для постоянного тока выше 100 А - риск перегрева и потери контакта;
• Не следует использовать в условиях повышенной влажности без герметизации щита - хотя латунь устойчива, влага может вызвать коррозию винтов;
• Не подходит для подключения проводов меньше 10 мм2 - отверстия не обеспечивают надёжного зажима;
• Не является коммутирующим устройством - нельзя отключать нагрузку под напряжением через этот элемент.

Примеры использования

• Подключение всех нулевых проводов от автоматических выключателей в квартирном щитке;
• Распределение PE-проводников от УЗО и дифференциальных автоматов в офисном помещении;
• Сборка нулевой шины в распределительном щите промышленного станка с несколькими двигателями;
• Объединение защитных заземлений в щитовой комнате многоэтажного дома.

Практические советы

• Перед установкой проверьте, чтобы все провода имели подходящее сечение - 10–25 мм2; меньшие провода лучше подключать через дополнительную шину или клеммы;
• Используйте наконечники НШВИ для многожильных проводов - это повысит надёжность и продлит срок службы;
• Проверяйте затяжку винтов после первого включения - при нагреве металл немного ослабляет контакт;
• При использовании в частных домах - обязательно соблюдайте цветовую маркировку: синяя шина - только для N, желтая - для PE;
• Артикул NO-222-45 и б0033426 - это одна и та же шина; при заказе используйте любой из них - продукт идентичен.
