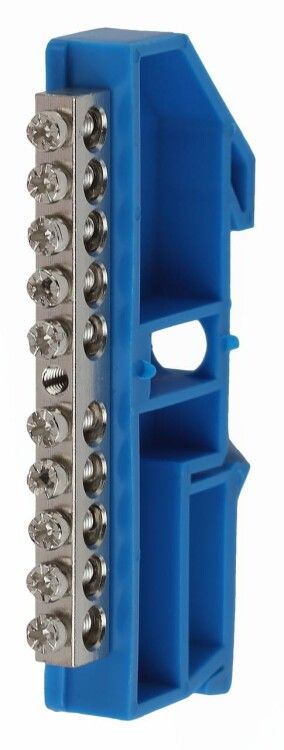

Шина N "Ноль" на DIN-изол ШНИ-6х9-10 никелированная Д-Синий (10/250/12000) NO-222-86-1 | Б0044135 ЭРА

Шина нулевая на DIN-изолированном шинопроводе ШНИ-6х9-10 никелированная синяя NO-222-86-1 от ЭРА предназначена для надёжного распределения нулевого провода в щитах автоматического управления. Её изолированная конструкция и никелированное покрытие обеспечивают безопасную работу даже в условиях повышенной влажности и нагрузки до 100 А.

Назначение и область применения

Шина нулевая ШНИ-6х9-10 используется для сборки нулевых и защитных проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках напряжением до 380 В. Применяется в системах TN-S и TN-C-S, где требуется гальваническая развязка между заземляющими и рабочими нулями. Может использоваться как часть системы защиты от поражения электрическим током.

Технические характеристики

• Номинальный ток: 100 А
• Рабочее напряжение: 380 В
• Количество контактных точек: 10
• Сечение подключаемого провода: 10–25 мм2
• Толщина шины: 9 мм
• Материал основания: латунь
• Покрытие: никелированное (повышает коррозионную стойкость и снижает сопротивление контакта)
• Изоляция: да - корпус выполнен на самозатухающем пластиковом изоляторе
• Зазор от задней поверхности до шины: 24 мм - обеспечивает безопасную установку рядом с металлическими элементами щита
• Способ монтажа: крепление на DIN-рейку шириной 35 мм

Совместимость и монтаж

Шина ШНИ-6х9-10 совместима со всеми стандартными DIN-рейками согласно IEC 60715. Устанавливается одним движением - защёлкивается на рейку без инструментов. Для подключения проводов используются болты M6, доступные через верхние отверстия. Каждый контакт рассчитан на один проводник сечением 10–25 мм2; многожильные провода рекомендуется обжимать наконечниками. Не допускается перегрузка более чем 100 А на всю шину - максимальная нагрузка распределяется равномерно между контактами.

Безопасность и стандарты

Изоляционный материал соответствует требованиям UL94 V-0 - самозатухающий, не распространяет горение. Никелирование повышает устойчивость к окислению и обеспечивает долгий срок службы контактов. Конструкция исключает случайное замыкание на корпус щита благодаря воздушному зазору 24 мм. Соответствует ГОСТ Р МЭК 60947-7-1 для комплектующих распределительных устройств.

Преимущества

• Изолированная конструкция позволяет устанавливать шину прямо на металлический щит без дополнительных изоляторов
• Никелированное покрытие снижает риск окисления и увеличивает срок службы контактов
• Высокая плотность контактов (10 мест) экономит место в щите
• Удобство монтажа - фиксация на DIN-рейке занимает несколько секунд
• Латунная основа обеспечивает хорошую теплопроводность и механическую прочность

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изолятора
• Не использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи)
• Запрещено подключение проводов меньше 10 мм2 - существует риск плохого контакта и нагрева
• Не применяется как фазная шина - предназначена исключительно для N и PE проводников
• Не рекомендовано использование в открытых помещениях без защиты от осадков - хотя IP-класс не указан, внешняя изоляция не является герметичной

Примеры использования

• Щиты управления насосными станциями
• Автоматические распределительные щиты жилых домов и офисов
• Производственные линии с частотными преобразователями
• Системы освещения с групповым управлением
• Аварийные и резервные цепи питания

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - от 10 до 25 мм2. Провода меньшего сечения требуют обжимных наконечников.
• При затяжке болтов используйте крутящий момент около 1,5–2 Нм - переусиливать нельзя, чтобы не повредить резьбу или изоляцию.
• Если в щите много шин, располагайте ШНИ-6х9-10 подальше от мощных коммутационных аппаратов - минимизируйте влияние электромагнитных помех.
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности. При появлении потемнений или следов окисления - протрите спиртом и слегка затяните клеммы.
• Обращайте внимание на цвет: синяя изоляция указывает на нулевой проводник - соблюдайте цветовое соответствие в соответствии с ПУЭ.
