Шина N "ноль" на DIN-изол. ШНИ-6х9-16-Д NO-222-49 син. (уп.20шт) ЭРА Б0033430

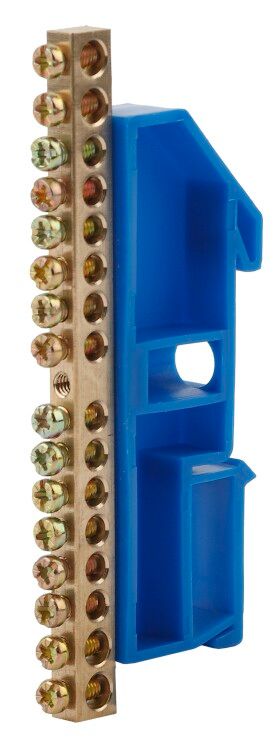

Шина нулевая на DIN-изолаторе ШНИ-6х9-16-Д синяя NO-222-49 от ЭРА предназначена для надёжного объединения нулевых и защитных проводников в электрощитах. Благодаря изолированному монтажу на DIN-рейку и высокой плотности контактов, этот компонент снижает нагрузку на клеммы автоматов и упрощает организацию проводки.

Назначение и область применения

Шина нулевая ШНИ-6х9-16-Д синяя NO-222-49 используется для сборки нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для жилых, коммерческих и промышленных объектов. Применяется в системах TN-S и TN-C-S, где требуется централизованное подключение множества проводов. Особенно эффективна там, где важно минимизировать число точек подключения к автоматическим выключателям и УЗО.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество контактов: 16
• Сечение подключаемого провода: 10–25 мм2
• Материал контактов: латунь Л56
• Толщина шины: 9 мм
• Просвет от задней панели щита: 24 мм
• Диаметр отверстий для проводов: 6 мм (вход), 4 мм (выход)
• Цвет изолятора: синий (идентификация нулевого проводника)
• Материал изолятора: полипропилен с антипиренами
• Поверхность контактов: необработанная (не покрыта никелем или оловом)

Совместимость и монтаж

Шина нулевая ШНИ-6х9-16-Д синяя NO-222-49 крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый контакт рассчитан на один проводник сечением 10–25 мм2. Входные провода подключаются через отверстия Ø6 мм, выходные - через Ø4 мм. Прижимные винты выполнены из оцинкованной стали с округлой головкой, предотвращающей повреждение жил.

Установка возможна в щитах с глубиной не менее 24 мм - это минимальный просвет между задней стенкой и шиной. Не рекомендуется использовать в условиях постоянного воздействия влаги вне IP-корпуса.

Безопасность и стандарты

Изолятор выполнен из самозатухающего полипропилена, соответствует требованиям пожарной безопасности. Латунные контакты обеспечивают стабильную проводимость и устойчивость к окислению. Синий цвет изолятора соответствует принятой цветовой маркировке нулевых проводников (IEC 60446). Соответствие ГОСТ Р 50030.2 и IEC 60947-7-1 подтверждается конструкцией и материалами, хотя сертификаты не указаны в данных.

Преимущества

• 16 контактов позволяют объединить до 16 проводников без перегрузки щита.
• Изолирующий корпус исключает случайные замыкания на металлический корпус щита.
• Латунь Л56 обеспечивает длительный срок службы даже при многократном демонтаже.
• Синий цвет ускоряет идентификацию нулевой шины при обслуживании.
• Округлая форма винтов снижает риск повреждения медных жил при затяжке.

Ограничения применения

• Не предназначен для подключения проводов меньше 10 мм2 - отверстия Ø4–6 мм не обеспечивают надёжного зажима.
• Не имеет защиты от внешних факторов (пыль, влага) - должен использоваться внутри закрытого щита.
• Не совместим с проводами большего сечения (более 25 мм2) - невозможно плотное прилегание к контактам.
• Не рекомендуется применять в качестве фазной шины - синий цвет указывает на ноль, что может вызвать путаницу.
• Необработанная поверхность контактов требует регулярной проверки на окисление в агрессивных средах.

Примеры использования

• Объединение всех нулевых проводов от розеток в квартире перед подключением к главному УЗО.
• Сборка защитных проводников (PE) от нескольких бытовых приборов в щите офисного помещения.
• Подключение нулей от группы автоматов в промышленном щите управления станком.
• Разгрузка клемм модульных устройств в щитах с большим числом ответвлений.

Практические советы

• Перед монтажом проверьте, чтобы глубина щита была больше 24 мм - иначе шина будет упираться в заднюю стенку.
• Используйте только гибкие одножильные или многожильные провода сечением 10–25 мм2; не пытайтесь вставить более толстые - это повредит винт.
• Затягивайте винты равномерно, без лишнего усилия - латунь мягкая, можно перекрутить резьбу.
• При замене или доработке щита - сохраняйте синий цвет шины как маркер нуля, чтобы не смешивать с фазными шинами.
• Через год после установки проверьте затяжку винтов - особенно если используются алюминиевые провода или частые температурные колебания.
