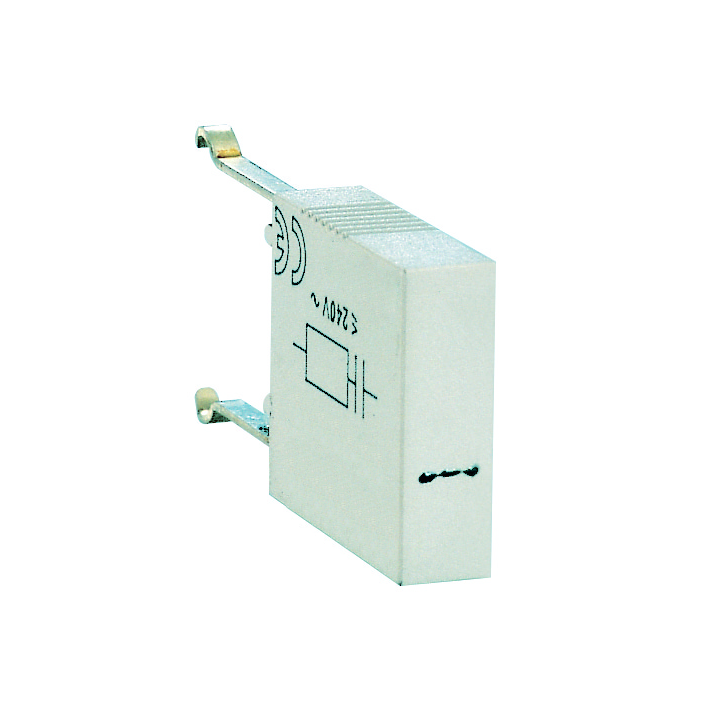

Ограничитель напряжения (варистор) для мини-контакторов М OptiStart K-MX-77048 | 335861 КЭАЗ

Ограничитель перенапряжения (варистор) для мини-контакторов М K-MX-77048 от КЭАЗ предназначен для защиты катушки управления мини-контакторов OptiStart K от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Этот аксессуар повышает надёжность работы контактного устройства, особенно в условиях частых включений и выключений.

Назначение и область применения

Ограничитель перенапряжения (варистор) для мини-контакторов М K-MX-77048 устанавливается параллельно катушке управления мини-контакторов серии OptiStart K. Он гасит высокочастотные импульсы напряжения, которые возникают при отключении катушки - например, когда срабатывает реле или кнопка останова. Без этого компонента такие скачки могут вызывать пробой изоляции, повреждение электроники или преждевременный выход из строя самого контактора.

Подходит для использования в автоматических системах управления: станках, конвейерах, насосных установках, системах вентиляции и других объектах с частыми циклами включения/выключения.

Технические характеристики

• Тип изделия: Ограничитель перенапряжения (варистор)
• Номинальное напряжение питания цепи управления: 0–48 В
• Тип напряжения управления: AC/DC - работает как на переменном, так и на постоянном токе
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами более 12 мм, но не от пыли и воды
• Исполнение: Открытое - требует установки внутри корпуса или щита
• Способ монтажа: Защелка - фиксируется прямо на DIN-рейке без дополнительных креплений

Совместимость и монтаж

Ограничитель перенапряжения (варистор) для мини-контакторов М K-MX-77048 совместим исключительно с мини-контакторами и мини-контакторными реле серии OptiStart K. Устанавливается непосредственно на корпус контактора через защёлку - не требуется сверление или провода. Подключение осуществляется внутренними контактами, поэтому внешние соединения не нужны.

Монтаж возможен только после отключения питания. После установки проверьте плотность фиксации - устройство должно плотно сесть на посадочное место без люфта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Применяется в соответствии с ГОСТ IEC 60947-4-1. Напряжение до 48 В обеспечивает безопасную работу в цепях управления даже при наличии открытой конструкции.

Преимущества

• Увеличивает срок службы катушки управления контактора за счёт подавления переходных процессов
• Не требует внешних проводов - всё интегрировано в конструкцию
• Работает как на переменном, так и на постоянном токе - универсальное решение для разных типов систем
• Быстрая установка благодаря механизму защёлки - снижает время обслуживания

Ограничения применения

• Не предназначена для использования вне серии OptiStart K - несовместима с другими моделями контакторов
• IP20 не допускает установку в открытом воздухе, во влажных помещениях или зонах с пылью - обязательно использование в закрытом шкафе
• Не заменяет внешние фильтры или TVS-диоды в цепях с высокими энергетическими импульсами - применяется только как базовая защита катушки
• Не рассчитана на напряжение выше 48 В - при использовании в сетях 110 В или 220 В устройство выйдет из строя

Примеры использования

• Автоматизация производства: защита катушки мини-контактора на конвейере с частыми запусками
• Системы водоснабжения: предохранение от скачков при работе насосов с термореле
• Лифтовые системы: снижение помех в цепях управления при многократных циклах включения
• Щиты управления с несколькими OptiStart K - каждый контактор оснащается своим K-MX-77048

Практические советы

• Перед установкой убедитесь, что питание катушки контактора не превышает 48 В - даже кратковременная перегрузка может повредить варистор
• Проверяйте целостность защёлки перед монтажом - деформированный фиксатор не обеспечит надёжный контакт
• Если контактор используется в среде с повышенной вибрацией, дополнительно проверяйте герметичность шкафа - хотя сам K-MX-77048 не боится вибраций, его работа зависит от условий окружающей среды
• Заменяйте ограничитель перенапряжения (варистор) для мини-контакторов М K-MX-77048 при появлении следов оплавления, трещин или потери механической прочности - он одноразовый элемент защиты
