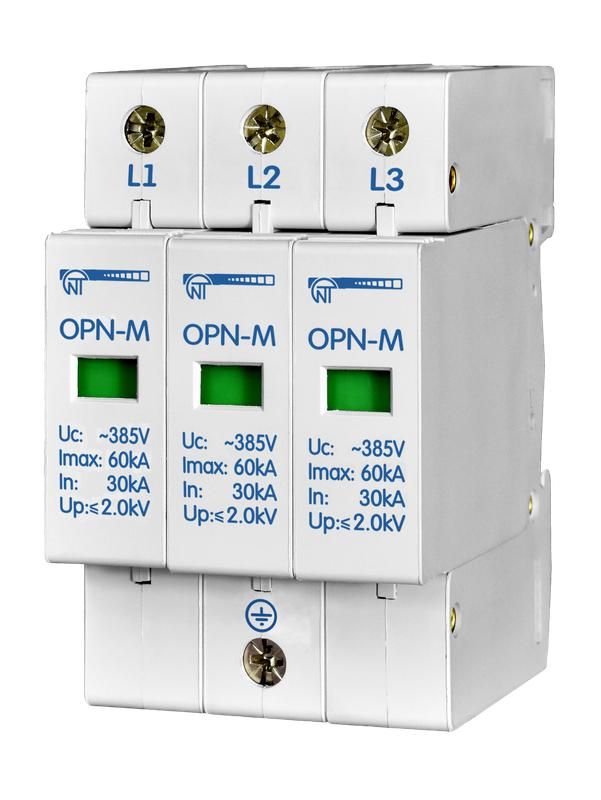

Ограничитель перенапряжения ОПН-М (3S) 30кА 3 модуля 380В In:30кА НовАтек-Электро 567893-30 OPN-M (3S)30kA

Ограничитель перенапряжения ОПН-М (3S) 30кА 3 модуля 380В In:30кА от НовАтек-Электро предназначен для защиты электрооборудования от импульсных перенапряжений в трёхфазных сетях переменного тока 380 В. Артикул 567893-30 обеспечивает надёжную работу в условиях промышленной автоматизации и распределительных щитов.

Назначение и область применения

Ограничитель перенапряжения ОПН-М (3S) 30кА 3 модуля 380В In:30кА защищает оборудование от высоковольтных импульсов, возникающих при грозовых разрядах, коммутационных процессах или аварийных ситуациях в сети. Применяется в трёхфазных системах питания с заземлением TT, TN-S и TN-C-S - например, в промышленных щитах, на входе в объекты, у станков, насосных установках и системах автоматизации.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз и нулевого провода
• Номинальное напряжение: 380 В - работает в сетях до 415 В AC
• Номинальный импульсный ток (8/20): 30 кА - способен рассеивать мощные импульсы, соответствует классу II по IEC 61643-11
• Уровень напряжения защиты N-PE: 6000 кВ - предельная защита между нулём и землёй при ударе молнии
• Количество модулей DIN: 3 - занимает три стандартных модуля шириной 17,5 мм каждый
• Способ монтажа: на DIN-рейку - легко устанавливается в шкафах и распределительных устройствах
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, не предназначено для открытых площадок
• Наличие сигнализации: да - визуальный индикатор состояния работы (зелёный/красный)
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ3.1 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью

Совместимость и монтаж

ОПН-М (3S) 30кА совместим со всеми типами DIN-реек по ГОСТ Р МЭК 60715. Для правильной установки требуется свободное место в щите минимум 52,5 мм (3×17,5 мм). Подключение выполняется через клеммы на передней панели - входные провода подключаются сверху, выходные - снизу. Обязательно соблюдайте полярность при подключении к PE и N. Кабели должны иметь сечение 0,5–25 мм2. После монтажа проверьте положение индикатора: зелёный цвет - устройство работоспособно, красный - требует замены.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-М (3S) 30кА соответствует требованиям IEC 61643-11 и ГОСТ Р 51992. Индикация состояния позволяет своевременно выявить отказ. Устройство не содержит опасных веществ согласно RoHS. Не применяйте в средах с взрывоопасными газами или пылью - степень защиты IP20 исключает применение вне закрытых щитов.

Преимущества

• Высокая защитная способность - 30 кА обеспечивают надёжную защиту даже при близком попадании молнии
• Интегрированная сигнализация - сразу видно состояние устройства без тестирования
• Фиксированная компоновка - три модуля позволяют легко спланировать расположение в щите
• Поддержка основных систем заземления - TT, TN-S, TN-C-S - универсальное решение для большинства объектов

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP20 не защищает от воды и пыли
• Не используется в цепях постоянного тока - только переменный ток 50/60 Гц
• Не заменяет главный рубильник или УЗО - является дополнительным уровнем защиты
• Не рекомендован для защиты чувствительной электроники без дополнительных фильтров - уровень защиты N-PE 6000 кВ не гарантирует точную стабилизацию напряжения

Примеры использования

• Защита вводного распределительного щита жилого дома или офисного здания
• Щит управления технологическим оборудованием на заводе
• Защита частотных преобразователей и PLC-устройств на конвейерах
• Объекты с воздушными ЛЭП - особенно в регионах с частыми грозами

Практические советы

• Выбирая ОПН-М (3S) 30кА, убедитесь, что ваша система заземления соответствует указанным типам (TT/TN-S/TN-C-S)
• Проверяйте посадочные размеры - 3 модуля должны точно поместиться в вашем щите
• При первичном запуске после монтажа - обязательно проверьте индикатор состояния
• Замена обязательна при горящем красном индикаторе; срок службы зависит от числа срабатываний - не более 5–10 значительных импульсов
• Не используйте этот ограничитель как единственную меру защиты - он должен сочетаться с УЗО и автоматическими выключателями
