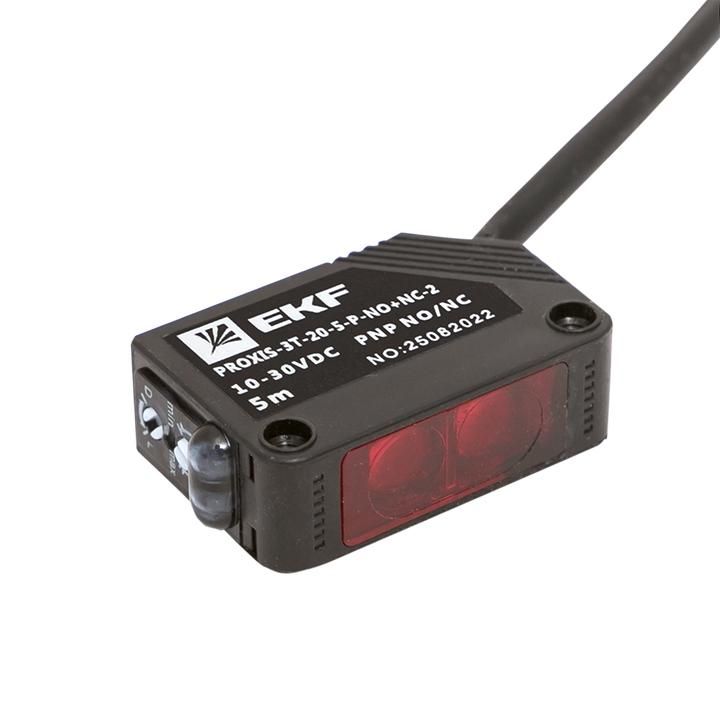

Оптический бесконтактный датчик | PROXIS-3T-20-5-P-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima с артикулом proxis-3t-20-5-p-no+nc-2 предназначен для надёжного обнаружения объектов на расстоянии до 20 метров без физического контакта. Подходит для автоматизации линий, контроля прохода и управления оборудованием в условиях пыли, влаги и высокой запылённости.

Назначение и область применения

Этот датчик работает по принципу барьерной системы: излучатель и приёмник находятся в отдельных корпусах и направлены друг на друга. Когда между ними перекрывается световой луч - датчик меняет состояние выхода. Применяется там, где нужен точный и быстрый сигнал о наличии/отсутствии предмета: на конвейерах, в упаковочных линиях, системах учёта товаров, шлюзах и автоматических воротах.

Технические характеристики

• Тип датчика: барьерный (отдельные модули излучателя и приёмника)
• Расстояние срабатывания: 20 метров
• Напряжение питания: постоянный ток (DC)
• Выход: PNP - открытый коллектор, активный уровень HIGH
• Режим работы: одновременно нормально-открытый (NO) и нормально-замкнутый (NC) - два независимых выхода в одном устройстве
• Габариты корпуса: 20×30 мм
• Подключение: кабельный вывод (не разъёмный)
• Индикация: светодиод показывает текущее состояние выхода (включено/выключено)
• Длина кабеля: не указана - требуется проверить комплектацию

Совместимость и монтаж

Датчик требует установки двух элементов - излучателя и приёмника - точно напротив друг друга. Кабельный тип подключения предполагает прямую проводку к контроллеру или реле. Для монтажа используйте кронштейны или крепления, совместимые с габаритами 20×30 мм. Убедитесь, что ось излучателя и приёмника выровнены по центру - даже небольшое смещение снижает дальность действия. Наличие двух выходов (NO + NC) позволяет подключать датчик к различным типам входов PLC без замены оборудования.

Безопасность и стандарты

Производитель не указывает сертификаты соответствия. Датчик не имеет защиты IP, поэтому не рекомендован для установки в средах с прямым попаданием воды, масла или значительной запылённостью без внешней защиты. Эксплуатация возможна только в закрытых помещениях или в защищённых зонах.

Преимущества

• Дальность действия 20 метров - одна из самых больших среди аналогичных барьерных датчиков
• Два типа выходов (NO и NC) в одном устройстве - экономия места и гибкость подключения
• Индикация состояния помогает оперативно диагностировать работу без тестового оборудования
• PNP-выход совместим с большинством современных промышленных контроллеров
• Компактный корпус легко интегрируется в ограниченные пространства

Ограничения применения

• Не предназначена для работы на открытом воздухе - отсутствие защиты IP делает чувствительными к влаге и пыли
• Требуется точная юстировка излучателя и приёмника; вибрации или сдвиги креплений могут вызвать ложные срабатывания
• Кабельный вариант не предусматривает быстрой замены - при повреждении кабеля придётся менять весь датчик
• Не подходит для обнаружения прозрачных материалов (например, стекло, плёнка) без специальной настройки
• Максимальная температура эксплуатации не указана - использовать в рамках стандартных условий (0…+55 C)

Примеры использования

• Контроль наличия коробок на конвейере перед упаковочным механизмом
• Фиксация положения детали на станке с ЧПУ
• Обнаружение прохождения человека через шлюзовую зону
• Автоматическое управление воротами - срабатывание при пересечении луча
• Система учёта изделий на складском участке с высокой скоростью перемещения

Практические советы

• Перед монтажом протестируйте расстояние между излучателем и приёмником - реальное срабатывание может отличаться от заявленного при ярком фоновом освещении
• Избегайте установки рядом с источниками инфракрасного излучения (печи, нагреватели) - они могут вызывать помехи
• При использовании NO и NC одновременно - учитывайте, что они взаимоисключающие: когда один замкнут, другой разомкнут
• Для долговечности крепите корпуса жёстко - малейшие люфты нарушают точность
• Запомните артикул proxis-3t-20-5-p-no+nc-2: он уникален для этой модели с двойным выходом - другие версии EKF PROxima имеют иной набор функций
