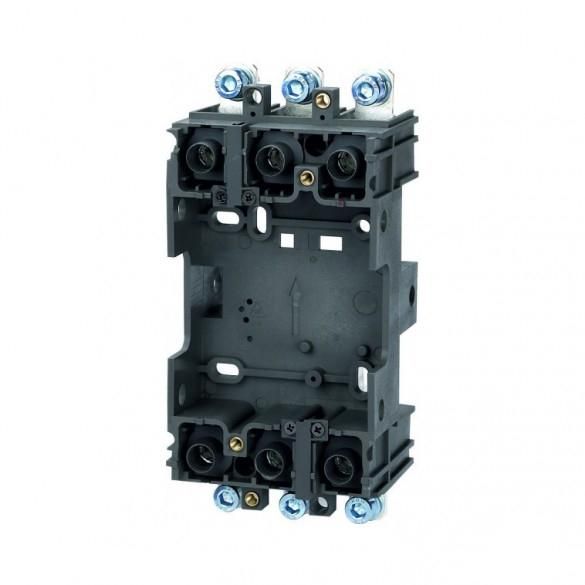

Основание втычного исполнения PIA22B-M8 (задн. присоед.) для NM8N-250 3P (R) | 269740 CHINT

Основание втычного исполнения PIA22B-M8 (заднее присоединение) для автоматического выключателя NM8N-250 3P (R) обеспечивает надёжное и быстрое подключение выключателя к силовой цепи через заднюю панель. Этот монтажный комплект от CHINT предназначен для установки в распределительные щиты с жесткими требованиями к скорости замены и безопасности.

Назначение и область применения

Основание PIA22B-M8 используется исключительно с автоматическими выключателями серии NM8N-250 3P (R). Его задача - упростить замену выключателя без отключения всей цепи: достаточно вытащить модуль из основания, заменить его на новый, и снова вставить. Подходит для промышленных щитов, где важна минимизация простоев - например, на конвейерах, насосных станциях, системах управления оборудованием.

Технические характеристики

• Тип: монтажный комплект для втычного соединения
• Исполнение: заднее присоединение (проводники подключаются с тыльной стороны)
• Совместимо с: автоматическим выключателем NM8N-250 3P (R)
• Фиксация: механическая защёлка для фиксации выключателя в рабочем положении
• Количество полюсов: 3
• Максимальный ток: до 250 A (соответствует номиналу NM8N-250)

Совместимость и монтаж

PIA22B-M8 совместим только с выключателями NM8N-250 3P (R) от CHINT. Установка требует точного совпадения контактов и формы корпуса - другие модели не подходят. Монтаж выполняется в DIN-рейку 35 мм. После закрепления основания в щите, выключатель вставляется в него с передней стороны до характерного щелчка. Подключение проводов осуществляется сзади - доступ к клеммам возможен без демонтажа самого выключателя.

Преимущества

• Ускоряет замену выключателя - не требуется переключать питание всей группы
• Обеспечивает безопасную работу: при извлечённом выключателе все токоведущие части скрыты внутри основания
• Защищает от случайного отключения: механический фиксатор предотвращает самопроизвольное выпадение
• Экономит время при обслуживании - особенно в условиях высокой нагрузки

Ограничения применения

• Не применяется с другими сериями выключателей - даже аналогичными по току
• Не предназначено для наружной установки - работает только в закрытых щитах
• Не поддерживает функции дистанционного управления - только ручное управление через выключатель
• Требует наличия свободного места сзади щита для подвода кабелей

Примеры использования

• Замена выключателя на участке производства без остановки линии
• Щиты управления технологическим оборудованием в пищевой и химической промышленности
• Распределительные пункты с частыми профилактическими работами

Практические советы

• Перед установкой проверьте, что выключатель NM8N-250 3P (R) имеет ту же версию (R) - иначе контактная группа не совпадёт
• При подключении проводов соблюдайте момент затяжки - указан в руководстве к выключателю
• Не используйте основание без выключателя - открытые клеммы остаются под напряжением
• Регулярно осматривайте защёлки и контакты - износ может вызвать нагрев или плохой контакт
• Артикул 269740 всегда заказывайте вместе с выключателем - они являются парным решением
