Ответвитель для лотка Х-образ. лестн. 100х50 сталь 1.2мм LXD50-100-1.2 КМ LO5169 КМ-Профиль

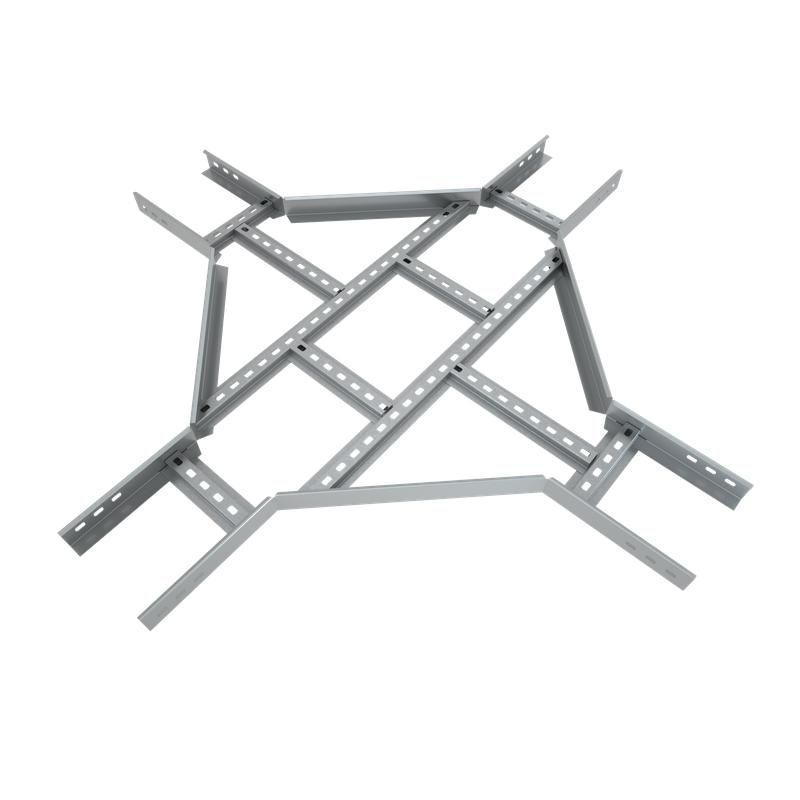

Разветвитель лестничный Х-образный 50х100х1,2 мм, КМ-профиль - это фасонная деталь для создания ответвлений в кабельных трассах на основе металлических лестничных лотков. Продукт предназначен для надёжного соединения нескольких направлений трассы в одной точке и совместим с лотками шириной 100 мм и высотой борта 50 мм. Артикулы lxd50-100-1.2 и lo5169 соответствуют одной модели от производителя КМ-профиль.

Назначение и область применения

Разветвитель лестничный Х-образный 50х100х1,2 мм, КМ-профиль используется для организации ответвлений кабельных трасс в четырёх направлениях: вперёд, назад, влево и вправо. Он позволяет перейти от прямой трассы к распределённой системе без необходимости использовать несколько отдельных участков лотка. Применяется в помещениях с умеренным климатом - например, в офисах, производственных цехах, телекоммуникационных шкафах, на объектах энергетики и автоматизации. Подходит для монтажа в зонах с низкой влажностью и минимальным уровнем агрессивных веществ.

Технические характеристики

• Тип изделия: X-образный разветвитель
• Габариты: 100 мм (ширина) × 50 мм (высота борта)
• Толщина стенки: 1,2 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: гальванический цинк, обеспечивающий коррозионную стойкость
• Цвет: серый
• Внутренний радиус изгиба: 300 мм - обеспечивает плавный переход кабелей без перегибов
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели и провода
• Тип бокового профиля: открытый - удобен для доступа и модификации трассы
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в условиях умеренного и холодного климата, в закрытых помещениях
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Разветвитель лестничный Х-образный 50х100х1,2 мм, КМ-профиль совместим исключительно с лестничными лотками того же формата: шириной 100 мм и высотой борта 50 мм. Монтаж осуществляется путём стыковки с основным лотком и фиксации болтами или саморезами через перфорацию. Все четыре плеча разветвителя имеют одинаковые отверстия для крепления - это упрощает сборку и замену. Для герметичности и защиты от внешних воздействий рекомендуется установить крышку поверх всей конструкции. Не требует сварки - всё собирается на крепеж.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждается свойствами оцинкованной стали - материал не выделяет токсичных газов при нагреве и не способствует распространению огня. Цинковое покрытие по методу Сендзимира соответствует нормам по защите от коррозии в условиях сухих и слабоагрессивных сред.

Преимущества

• Чёткая геометрия X-формы обеспечивает равномерное распределение нагрузки на кабели в четырёх направлениях
• Оцинкование по методу Сендзимира гарантирует долгую службу даже при частой вентиляции и колебаниях температуры
• Перфорация на всех сторонах упрощает крепление кабелей и последующую модернизацию трассы
• Открытые боковые профили позволяют легко вносить изменения без демонтажа всего узла
• Нет необходимости в специальных инструментах - достаточно стандартного набора для монтажа металлоконструкций

Ограничения применения

• Не предназначена для использования на открытом воздухе - повышенная влажность, осадки и солевые брызги снижают срок службы
• Не подходит для агрессивных сред: химических цехов, кислотных зон, морских портов
• Запрещается применять с лотками другой ширины или высоты - несовпадение габаритов нарушает целостность системы
• Не является несущим элементом - не рассчитана на значительные механические нагрузки сверх веса кабелей

Примеры использования

• Распределение силовых и сигнальных кабелей от главной трассы к нескольким станкам в цехе
• Обход препятствий в серверной комнате - переход от вертикальной трассы к горизонтальным шкафам
• Подключение оборудования в многоквартирном доме - разводка кабелей от этажного щита к квартирам по четырём направлениям
• Автоматизация производственной линии - организация ответвлений к датчикам и приводам вдоль конвейера

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса 300 мм минимальному допустимому радиусу изгиба ваших кабелей - особенно важны для медных жил большего сечения
• Используйте крышки для защиты от пыли и случайных контактов - особенно в местах с активным движением персонала
• Фиксируйте разветвитель сразу после установки лотка - это предотвращает деформацию при дальнейшей сборке
• Для длительной эксплуатации в помещениях с возможными перепадами температур выбирайте крепёж из нержавеющей стали
• Не забудьте оставить запас длины кабелей в месте ответвления - это упростит обслуживание и ремонт
