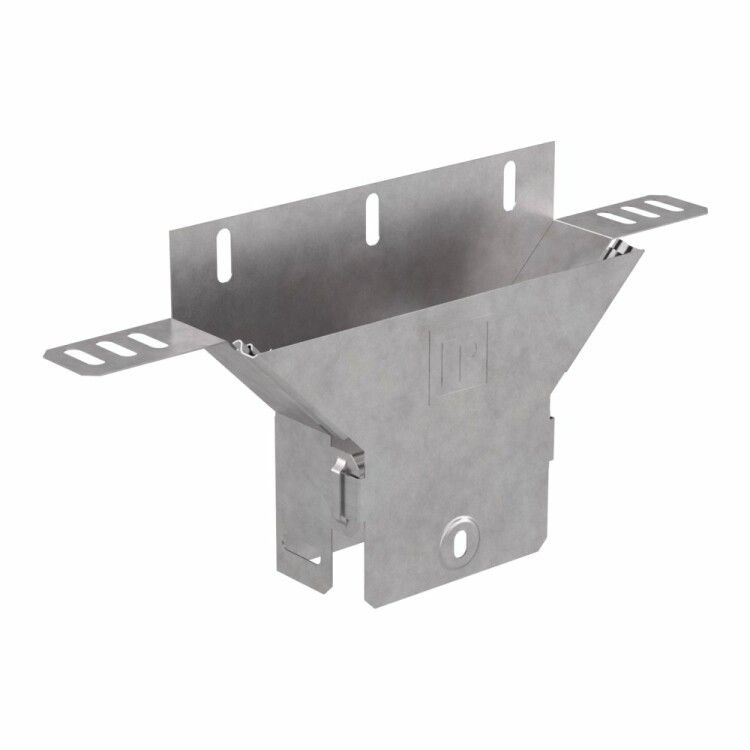

Ответвитель вертикальный с крышкой 100х50 Стандарт Промрукав - это стальная оцинкованная деталь для организации вертикального перехода кабельной трассы в системах металлических лотков. Артикул pr16.0934 предназначен для открытой установки в промышленных условиях, где требуется надежное и долговечное соединение горизонтальных и вертикальных участков кабельных путей.

Назначение и область применения

Ответвитель вертикальный с крышкой 100х50 Стандарт Промрукав используется для создания вертикального ответвления от горизонтальной кабеленесущей линии, выполненной из металлических лотков. Подходит для прокладки силовых и управляющих кабелей в помещениях, под навесом и на открытых площадках. Применяется в промышленных объектах: заводы, склады, энергообъекты, транспортные терминалы.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Рабочий температурный диапазон: от -60 C до +100 C
• Степень защиты: IP00 - без защиты от контакта и попадания внешних предметов/влаги
• Огнестойкость: да - материал не поддерживает горение
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Исполнение: усиленное - повышенная жёсткость за счёт толщины материала и формы

Совместимость и монтаж

Ответвитель вертикальный с крышкой 100х50 Стандарт Промрукав совместим с металлическими лотками того же размера (100×50 мм) и аналогичной системы. Монтаж осуществляется открытым способом: крепится к основному лотку болтовым соединением через предварительно подготовленные отверстия. Крышка фиксируется на петлях и легко открывается для доступа к кабелям. Для герметизации соединений необходимо использовать дополнительные уплотнители - сам ответвитель не обеспечивает степень защиты выше IP00.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость подтверждена - материал не распространяет пламя. Несмотря на заявленную широкую температурную зону (-60…+100 C), рекомендуется избегать длительного воздействия свыше +80 C при наличии чувствительной изоляции кабелей. Климатическое исполнение УХЛ2 позволяет применять устройство в закрытых и полуоткрытых помещениях с умеренным климатом, но не в условиях постоянной сырости или прямого дождя.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стали (0,7 мм) и усиленной конструкции
• Долговечность: цинкование по методу Сендзимира обеспечивает лучшую адгезию и коррозионную стойкость по сравнению с обычным гальваническим покрытием
• Простота обслуживания: крышка легко снимается без инструментов
• Подходит для агрессивных сред: химически стойкий слой цинка выдерживает перепады температур и частые влажные условия

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - отсутствует взрывозащита
• IP00 требует обязательного наличия внешней защиты (корпуса, кожуха, трубопровода) при использовании в местах с риском попадания воды, пыли или посторонних предметов
• Не подходит для скрытой проводки - только открытая установка
• Запрещено использование при температурах ниже -80 C - хотя технически возможно, гарантия сохранности изоляции кабелей не обеспечивается

Примеры использования

• Переход с горизонтального лотка на вертикальный столб в цехе с конвейерной линией
• Разводка кабелей от потолочных лотков к оборудованию на уровне пола
• Обустройство распределительных точек на элеваторах, башенных конструкциях, вентиляционных шахтах
• Системы автоматизации на пищевых и химических производствах, где важна стойкость к мойкам и влаге

Практические советы

• При заказе проверьте соответствие размеров лотка: внутренняя ширина должна точно совпадать с 100 мм, иначе возможен люфт или давление на кабели
• Для удобства монтажа используйте крепёж с антикоррозийным покрытием - например, нержавеющие болты M6
• Если ответвитель будет установлен вне помещения, обязательно закройте его сверху защитным кожухом или поместите в корпус с IP54+
• Не допускайте перегрузки по количеству кабелей - заполнение не более 40% свободного объёма для обеспечения теплоотвода
• При работе в холодном климате (ниже -40 C) проверяйте пластичность изоляции кабелей - некоторые материалы становятся хрупкими
