Влагозащищенный ответвительный зажим CD 72+BI (16-150/2х4-54 мм2) | 11000521 NILED НИЛЕД

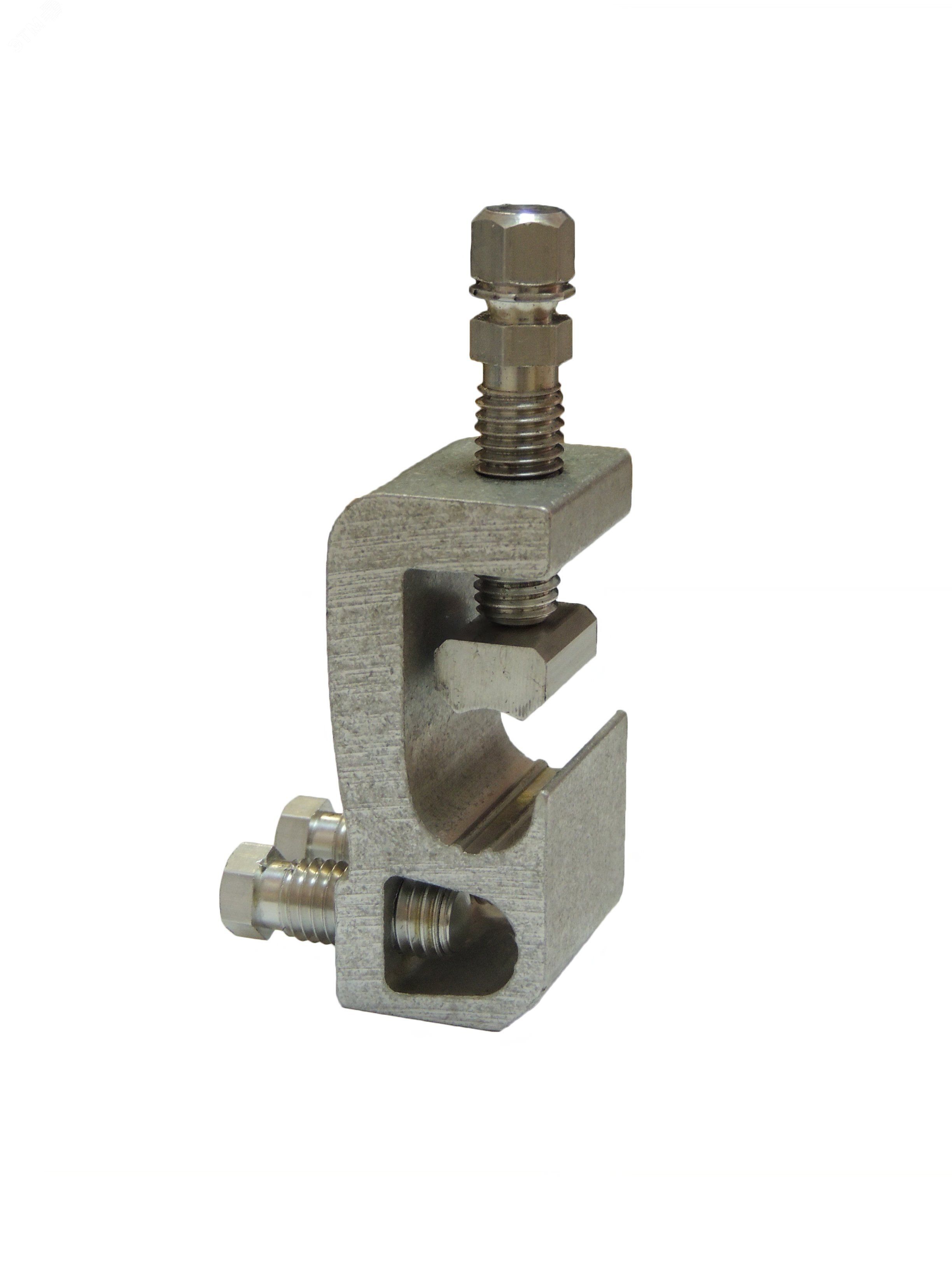

Влагозащищенный ответвительный зажим CD 72 + BI (16-150/2х4-54 мм2) от НИЛЕД предназначен для безопасного и долговечного ответвления электрических проводов от неизолированных магистральных линий, особенно в условиях повышенной влажности и открытых воздушных сетей.

Назначение и область применения

Зажим используется для создания ответвлений от несущей нулевой жилы или магистрали воздушных линий электропередачи (ВЛЭП). Подходит для установки на линиях напряжением до 1 кВ, где требуется надежное соединение без нарушения целостности основного провода. Применяется в городских и сельских сетях, на опорах ЛЭП, при подключении абонентов, освещения, насосных станций и других объектов вне помещений.

Технические характеристики

• Сечение магистрального проводника: 16–150 мм2
• Сечение ответвительного проводника: до 54 мм2
• Количество ответвлений: два (два отвода по 54 мм2 каждый)
• Тип подключения: винтовое/болтовое с контролируемой затяжкой
• Материал корпуса: алюминиевый сплав
• Уплотнение: резиновые элементы
• Рабочий температурный диапазон: от –60 C до +50 C
• Защита от УФ-излучения: да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим совместим с медными и алюминиевыми проводниками соответствующего сечения. Монтаж выполняется стационарно на неизолированном проводе без необходимости его перерезания. Для фиксации используются два болта с шестигранной срывной головкой диаметром 10 мм - они обеспечивают точную затяжку и предотвращают перегрузку контактов. Перед установкой рекомендуется зачистить поверхность провода от оксидов. Зажим CD 72 + BI (16-150/2х4-54 мм2) уже содержит тугоплавкую смазку на контактных поверхностях - дополнительная обработка не нужна.

Безопасность и стандарты

Конструкция обеспечивает герметичность благодаря влагозащитному чехлу BI, который защищает внутренние компоненты от влаги, пыли и коррозии. Соответствует требованиям к устройствам для воздушных линий. IP-класс защиты не указан производителем, однако наличие чехла и материалов класса IP67 по функциональному назначению. Сертифицирован для работы в условиях высокой запыленности и экстремальных температур.

Преимущества

• Возможно многократное отключение и подключение ответвительных проводов без снятия зажима с магистрали
• Контроль усилия затяжки через срывную головку болта исключает повреждение контактов
• Смазка снижает риск окисления и увеличивает срок службы соединения
• Чехол BI обеспечивает длительную защиту даже при постоянном воздействии внешней среды
• Поддерживается возможность замены старых моделей N 640 на современные CD 72 + BI
• Допускается применение без чехла BI - для закрытых или менее агрессивных условий

Ограничения применения

• Не предназначено для использования на изолированных проводах - требует доступа к голому металлическому проводнику
• Не рассчитано на нагрузки выше 1 кВ - нельзя использовать на ВЛ 6–35 кВ
• Не допускается механическая нагрузка на ответвительные провода - необходимо предусмотреть крепление на расстоянии
• Работает только при температуре не ниже –60 C; при более низких значениях возможна хрупкость резины

Примеры использования

• Подключение светильников на улице к нулевой жиле ВЛЭП
• Ответвление питания для насосной станции на сельской линии
• Присоединение счетчиков или автоматических выключателей к магистрали без ее вскрытия
• Обустройство временных энергообеспечивающих цепей на стройплощадках

Практические советы

• Перед установкой проверьте соответствие сечения магистрального провода (16–150 мм2) и ответвления (до 54 мм2) - превышение недопустимо
• При использовании двух ответвлений равномерно затягивайте оба болта - это предотвратит перекос и неравномерный нагрев
• Если зажим устанавливается в местах с частыми перепадами температур, регулярно проверяйте состояние чехла BI на трещины и деформацию
• Для удобства обслуживания используйте зажим CD 72 + BI (16-150/2х4-54 мм2) вместо устаревших моделей - он проще в ремонте и надежнее в эксплуатации
• Артикул 11000521 - единственный номер для заказа именно этой версии с чехлом BI; без него - другая комплектация
