Панель монтажная (160х710х2,5) к ВРУ Unit(Bх800хГ) и ЩО-70 Unit EKF PROxima | mb15-08-01-02s

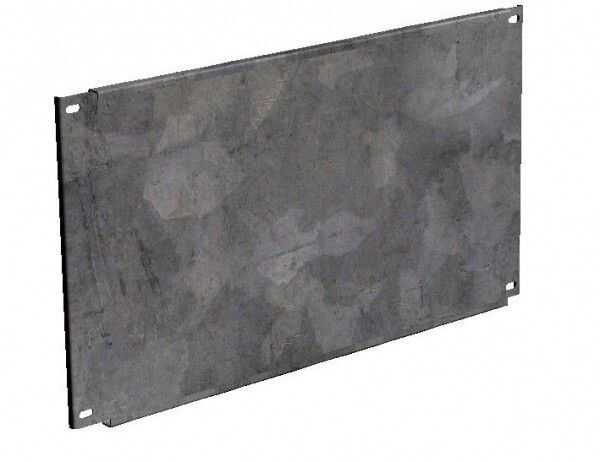

Панель монтажная (160х710х2,5) для ВРУ Unit (Bх800хГ) и ЩО-70 Unit от EKF серии PROxima предназначена для установки коммутационного оборудования внутри вводно-распределительных устройств. Её жесткая конструкция из оцинкованной стали обеспечивает надёжную фиксацию аппаратов и долгий срок службы даже в условиях повышенной влажности.

Назначение и область применения

Панель монтажная используется в составе вводно-распределительных устройств (ВРУ) и щитов оперативного управления ЩО-70 Unit. Она служит основой для крепления автоматических выключателей, контакторов, реле, счетчиков и других компонентов электрощита. Применяется в объектах жилищно-коммунального хозяйства, промышленных цехах, административных зданиях и на объектах инфраструктуры, где требуется организованное распределение электроэнергии.

Технические характеристики

• Размеры: 160 × 710 × 2,5 мм (высота × ширина × толщина)
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии, повышает устойчивость к влаге и химическим воздействиям
• Гарантийный срок: 60 месяцев (5 лет)
• Тип: панель монтажная, не является корпусом щита - требует установки в готовый корпус ВРУ или ЩО-70 Unit

Совместимость и монтаж

Панель рассчитана на установку в устройства серии Unit: ВРУ Unit с габаритами B×800×Г и ЩО-70 Unit. Соответствие размеров позволяет использовать её как штатный элемент сборки без доработок. Крепление осуществляется через предварительно выполненные отверстия в корпусе щита. Для монтажа оборудования применяются стандартные DIN-рейки, которые крепятся к поверхности панели саморезами или заклепками. Убедитесь, что посадочные места в корпусе соответствуют ширине 710 мм и высоте 160 мм.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50030.2 и ГОСТ Р МЭК 61439-1, обеспечивающими безопасность эксплуатации электрощитового оборудования. Оцинкованное покрытие снижает риск возникновения коррозионных процессов, что продлевает срок службы и сохраняет электрическую целостность соединений.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм - выдерживает нагрузки от тяжелых аппаратов
• Оцинкованное покрытие исключает необходимость дополнительной антикоррозийной обработки
• Стандартные габариты позволяют заменить аналогичные панели без переделки корпуса
• Подходит для массовой сборки - одинаковая форма и крепления у всех изделий серии PROxima

Ограничения применения

• Не является самостоятельным корпусом - должна использоваться только внутри уже установленного щита ВРУ Unit или ЩО-70 Unit
• Не рекомендуется применять вне помещений или в средах с постоянным воздействием открытой воды - оцинкование не гарантирует IP-защиту
• Не подходит для установки в щиты других серий или производителей без проверки точного совпадения размеров и мест крепления

Примеры использования

• Установка в вводном щите ВРУ Unit для крепления входного автомата, счетчика и УЗО
• Формирование распределительной секции в ЩО-70 Unit с групповыми автоматами и реле контроля напряжения
• Монтаж в промышленных панелях для управления насосами, вентиляцией и конвейерами

Практические советы

• Перед монтажом проверьте соответствие размеров панели внутренним габаритам корпуса - допуск по ширине +-1 мм
• При сверлении дополнительных отверстий используйте сверло по металлу и соблюдайте осторожность, чтобы не повредить цинковое покрытие
• Для увеличения срока службы в помещениях с высокой влажностью дополнительно обрабатывайте кромки панели герметиком
• Панель монтажная (160х710х2,5) для ВРУ Unit (Bх800хГ) и ЩО-70 Unit от EKF PROxima - оптимальный выбор для стандартизированной сборки; не заменяйте её на менее толстые аналоги - это снижает жесткость всей конструкции
