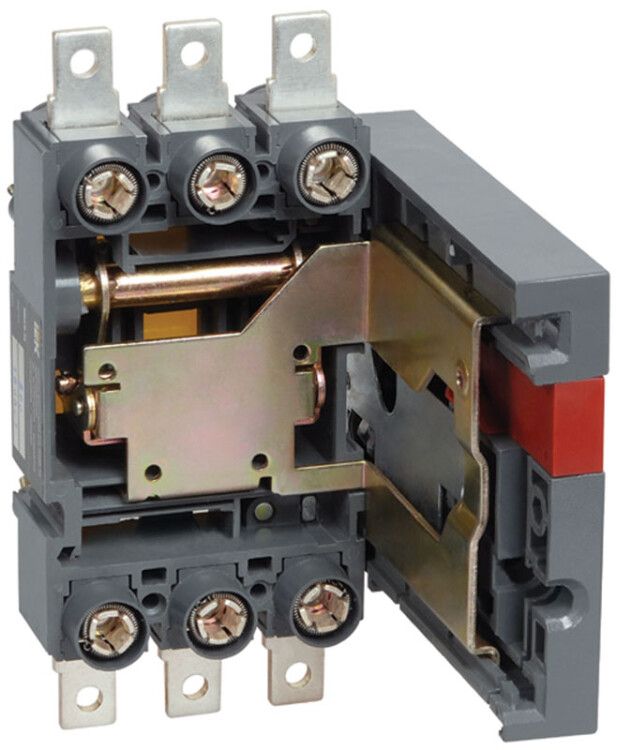

Панель выдвижная ПМ2/В-40 для ВА88-40 KARAT IEK SVA50D-PM2-V

Панель выдвижная ПМ2/В-40 с задним присоединением к вертикальным шинам для установки ВА88-40 от IEK (ИЭК), артикул sva50d-pm2-v, позволяет легко менять автоматические выключатели серии ВА88-40 без отключения всей системы - идеально для щитов, где важна надёжность и скорость обслуживания.

Назначение и область применения

Панель выдвижная ПМ2/В-40 используется для установки автоматических выключателей серии ВА88-40 в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) и щитах управления. Она переводит стационарный выключатель в выдвижное исполнение, что даёт возможность безопасно извлекать аппарат для ремонта, проверки или замены - даже при наличии напряжения на шинах. Применяется там, где требуется минимизация простоев: на производствах, в энергообъектах, объектах ЖКХ и инфраструктуре.

Технические характеристики

• Номинальный ток: 800 А - поддерживает нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - совместима с трёхполюсными автоматическими выключателями ВА88-40;
• Тип присоединения: болтовое - фиксация к вертикальным шинам через болты, обеспечивает жёсткий контакт и высокую механическую прочность;
• Тип расцепителя: электромагнитный и тепловой - работает с любыми модификациями ВА88-40, имеющими комбинированную защиту;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, возможны колебания температур от −25C до +40C и повышенная влажность до 95% при 25C;
• Тип изделия: панель - не является самостоятельным устройством защиты, служит платформой для монтажа выключателей.

Совместимость и монтаж

Панель выдвижная ПМ2/В-40 совместима исключительно с автоматическими выключателями серии ВА88-40. Для других серий (например, ВА88-31, ВА88-41) она не подходит - отличаются габариты и положение контактов.

Монтаж выполняется на вертикальные силовые шины в щите. Болтовые зажимы на тыльной стороне панели плотно фиксируются к медным или алюминиевым шинам. Перед установкой необходимо:

• Обесточить систему и проверить отсутствие напряжения;
• Убедиться, что посадочные отверстия под шины соответствуют размерам панели (не допускается принудительная подгонка);
• Затянуть болты моментом 10–12 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит резьбу;
• Не использовать панель без установленного выключателя - это создаёт риск поражения током и повреждения шин.

Безопасность и стандарты

Панель выдвижная ПМ2/В-40 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-2, которые регламентируют безопасность и функциональность аппаратов низкого напряжения. Конструкция обеспечивает видимый разрыв цепи при выдвижении - это требование безопасности при проведении ТО. Контактные группы защищены от случайного прикосновения при закрытом положении.

Преимущества

• Быстрая замена выключателя - не требует демонтажа проводов и отключения всего щита;
• Высокая механическая долговечность - рама выполнена из стали с антикоррозийным покрытием, выдерживает более 500 циклов выдвижения;
• Стандартная форма - совпадает с габаритами ВА88-40, не требует доработки щита;
• Заднее присоединение - освобождает переднюю часть щита, упрощает доступ к другому оборудованию.

Ограничения применения

• Не применяется вне помещений - климатическое исполнение УХЛ3 не предусматривает защиту от атмосферных воздействий;
• Не подходит для постоянного перемещения - панель не имеет роликов или направляющих для частого выдвигания; её используют для редких операций обслуживания;
• Не совместима с выключателями других серий - даже если они имеют аналогичный номинальный ток;
• Не предназначен для работы при токах выше 800 А - превышение вызывает оплавление контактов и выход из строя.

Примеры использования

• Главный распределительный щит завода - замена вышедшего из строя автомата ВА88-40/800А за 15 минут без остановки линии;
• Щит управления насосной станцией - профилактическая проверка расцепителей при работающей сети;
• ЖКХ-щит многоквартирного дома - ремонт одного участка питания без отключения света всему дому.

Практические советы

• Перед установкой проверьте, чтобы выключатель ВА88-40 был полностью запущен в панель - слышен характерный щелчок при фиксации;
• При длительном хранении храните панель в сухом месте - влага может окислить контактные поверхности;
• Не используйте смазку на контактах - это снижает проводимость и увеличивает нагрев;
• При замене выключателя всегда проверяйте состояние шин и болтовых соединений - износ этих элементов чаще становится причиной отказа, чем сама панель.
