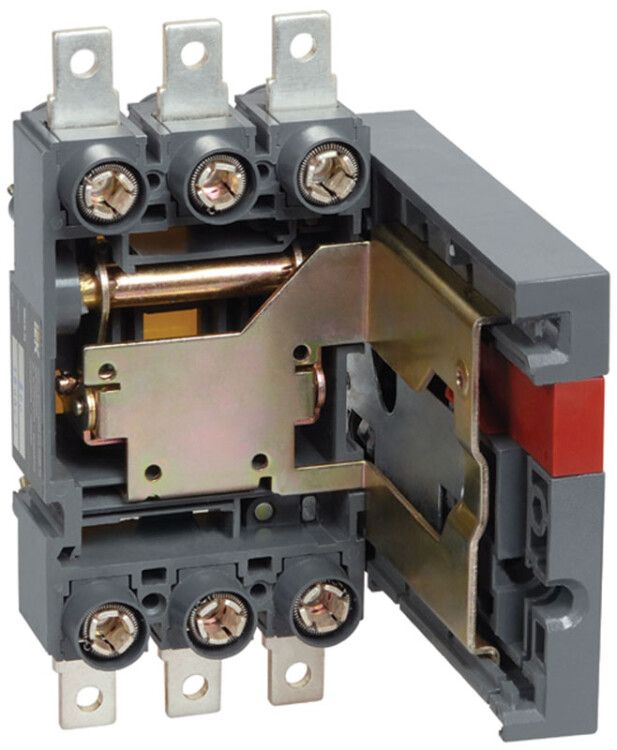

Панель выдвижная ПМ2/П-35 с передн. присоед. для установки ВА 88-35 KARAT IEK SVA30D-PM2-P

Панель выдвижная ПМ2/П-35 с передним присоединением для установки ВА88-35 от IEK (ИЭК), артикул sva30d-pm2-p, обеспечивает безопасную и удобную замену автоматического выключателя без отключения всей линии. Применяется в главных распределительных щитах, вводно-распределительных устройствах и щитах управления.

Назначение и область применения

Панель выдвижная ПМ2/П-35 позволяет перевести стационарный автоматический выключатель серии ВА88-35 в выдвижное исполнение. Это даёт возможность быстро извлекать выключатель из щита для обслуживания, ремонта или замены - без отключения питания всей цепи. Устройство используется там, где важна бесперебойность работы: на производствах, в энергообъектах, в системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 250 А - поддерживает нагрузки до этого значения без перегрева
• Количество полюсов: 3 - совместимо с трёхполюсными автоматами ВА88-35
• Тип присоединения: болтовое - надёжное фиксирование проводов через зажимы
• Тип расцепителя: электромагнитный и тепловой - защищает от КЗ и перегрузок
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип изделия: панель выдвижная - обеспечивает перемещение автомата по направляющим

Совместимость и монтаж

Панель выдвижная ПМ2/П-35 совместима исключительно с автоматическими выключателями серии ВА88-35. Для установки требуется предварительная подготовка места в шкафу: необходимо свободное пространство для выдвижения аппарата (минимум 200–250 мм глубины). Монтаж выполняется путём закрепления панели на раме щита болтами, после чего ВА88-35 вставляется в панель до щелчка. Переднее присоединение позволяет подключать кабели с лицевой стороны - это упрощает работу при уже установленном оборудовании.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3, регламентирующих применение коммутационных аппаратов в распределительных устройствах. Конструкция гарантирует видимый разрыв контактов при выдвижении - что соответствует нормам безопасности при проведении профилактики. Наличие механической блокировки препятствует включению при открытой дверце шкафа.

Преимущества

• Быстрая замена выключателя - не требует демонтажа проводов
• Визуальный контроль состояния контактов - можно осмотреть и проверить при выдвинутом положении
• Снижение времени простоев - ремонт или замена занимает минуты вместо часов
• Защита персонала - минимизация риска случайного прикосновения к токоведущим частям
• Стандартная совместимость - не требует доработок при использовании с серийным ВА88-35

Ограничения применения

• Не применяется с другими типами выключателей - только с ВА88-35
• Не предназначен для установки вне помещений - климатическое исполнение УХЛ3 допускает только внутреннюю установку в защищённых шкафах
• Не рекомендуется использовать в средах с постоянными вибрациями выше 0,5g - возможен выход из зацепления
• Не подходит для частого циклического включения/выключения - рассчитана на сервисные операции, а не на рабочую коммутацию

Примеры использования

• Главный распределительный щит промышленного цеха - замена вышедшего из строя автомата без остановки всего участка
• Щит управления насосной станцией - плановое техобслуживание с сохранением работы других линий
• Распределительное устройство ЖКХ - быстрый доступ к защитному аппарату при аварии
• Объекты с высокой стоимостью простоя - пищевые, химические, фармацевтические производства

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла полностью выдвинуть панель - иначе невозможно будет достать выключатель
• При подключении используйте кабели сечением, соответствующим 250 А (обычно 50–70 мм2 медный) - не превышайте допустимые нагрузки
• Проверяйте состояние контактных пластин каждые 6–12 месяцев - особенно при частых выдвижениях
• Не затягивайте болты слишком сильно - это повредит резьбу и снижает надёжность соединения
• При замене ВА88-35 всегда отключайте питание - даже при выдвинутом положении есть опасность напряжения на входных клеммах
