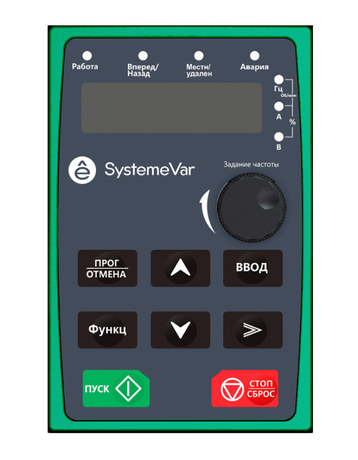

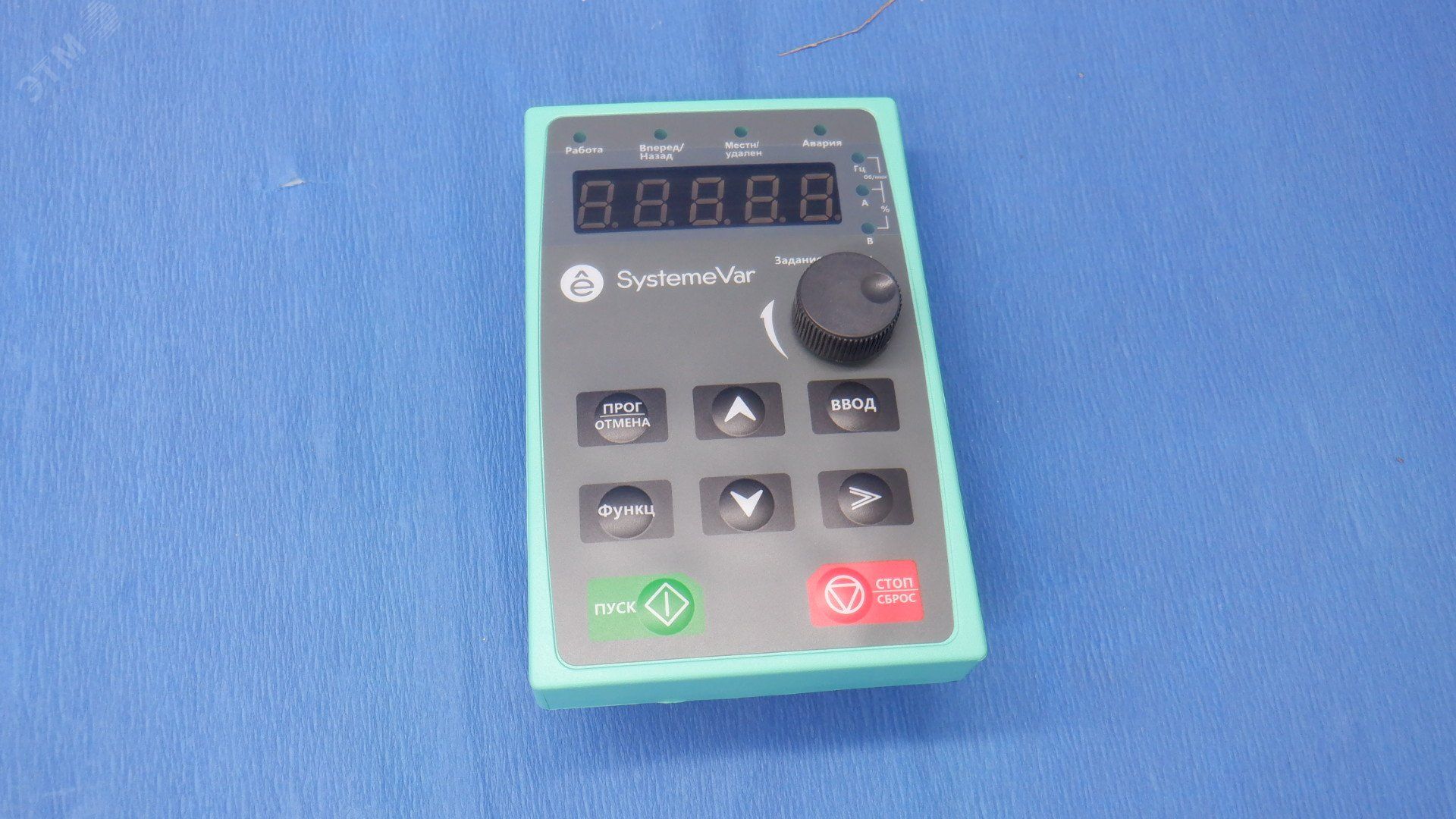

Панель управления LED STV900 SE SEOP-1201 APC

Панель управления LED STV900 от Systeme Electric - это интерфейс для контроля и настройки преобразователей частоты серии SystemeVar. Устанавливается на дверцу шкафа, обеспечивает доступ к управлению, параметрам и диагностике оборудования. Артикул seop-1201 входит в комплект поставки моделей STV900***N4H и STV900***Y6H.

Назначение и область применения

Панель управления LED STV900 предназначена для взаимодействия с преобразователями частоты SystemeVar. Она позволяет запускать и останавливать оборудование, изменять рабочие параметры, просматривать текущие значения напряжения, тока, частоты и состояние системы. Применяется в системах автоматизации: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется локальный контроль без подключения к центральной системе.

Технические характеристики

• Тип: панель оператора для преобразователей частоты
• Габариты: 109,3 × 71,3 × 18 (37,1) мм - высота указана с учётом выступающих элементов
• Подключение: Ethernet (RJ-45), через экранированный LAN-кабель
• Рекомендуемая длина кабеля: до 3 метров
• Поддержка копирования параметров: да (хранится один набор настроек)
• Совместима с: STV900***N4H (3 фазы, 400 В) и STV900***Y6H (3 фазы, 690 В)

Совместимость и монтаж

Панель управления LED STV900 подключается исключительно к преобразователям частоты SystemeVar серии STV900. Для установки на дверцу шкафа используются два винта M3, входящих в комплект. Альтернативно - кронштейн SEOP-1102 (заказывается отдельно). Кабель подключения - только экранированный Ethernet с разъёмом RJ-45. Недопустимо использование неэкранированных кабелей - это снижает помехоустойчивость и может вызвать сбои связи.

Преимущества

• Простой и надёжный интерфейс с LED-индикацией - видна информация даже при слабом освещении
• Встроенная функция копирования параметров ускоряет настройку нескольких однотипных устройств
• Минимальные габариты позволяют устанавливать панель в ограниченном пространстве
• Интеграция с серийными преобразователями SystemeVar - совместимость проверена производителем

Ограничения применения

• Не работает автономно - требует подключения к преобразователю частоты STV900
• Не поддерживает протоколы Modbus, Profibus или другие промышленные сети - только Ethernet
• Максимальная длина кабеля - 3 м; при большей длине возможны потери сигнала
• Не имеет защиты от брызг или пыли - устанавливается внутри шкафа, не на открытых площадках
• Хранит только один набор параметров - нельзя сохранить несколько профилей

Примеры использования

• Настройка насосной станции: запуск/останов, регулировка скорости, просмотр расхода
• Обслуживание конвейерной линии: быстрая перенастройка после смены продукта
• Запуск вентиляционного оборудования: диагностика перегрузки и температурного режима
• Аварийный контроль: ручной останов в случае сбоя без доступа к HMI-системе

Практические советы

• Перед первым подключением убедитесь, что кабель - экранированный, с качественной оплеткой и правильно обжатым RJ-45
• При использовании кронштейна SEOP-1102 проверьте, чтобы он плотно фиксировал панель - вибрации могут повредить контакт
• При копировании параметров между двумя STV900 - сначала скопируйте настройки с основного устройства, затем примените их на втором
• Не используйте удлинители или переходники - они нарушают импеданс и увеличивают риск сбоев
• При замене панели - всегда отключайте питание преобразователя перед отсоединением кабеля
