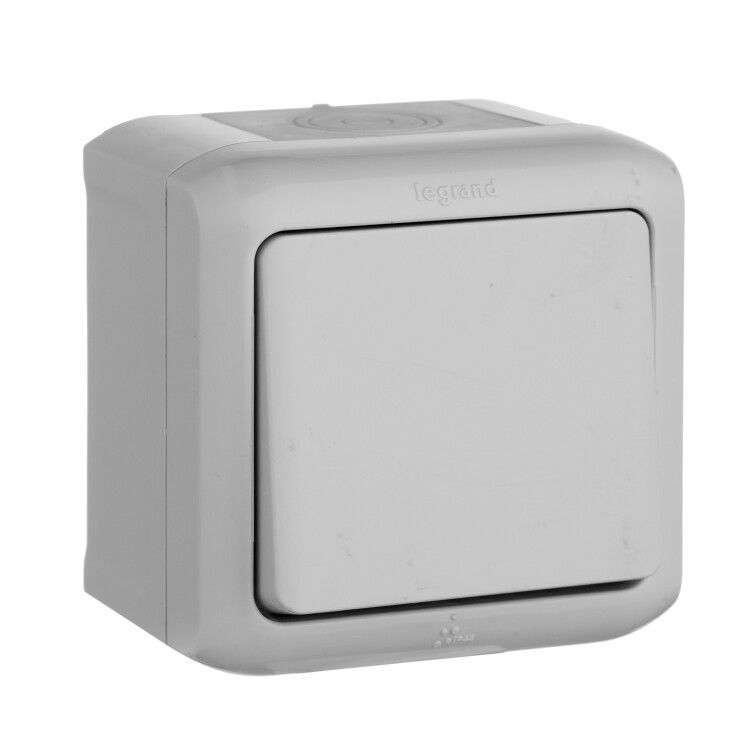

Переключатель проходной 1-кл. ОП Quteo 10А IP44 250В 10AX сер. Leg 782334 Legrand

Переключатель проходной одноклавишный наружный серый 10А IP44 250В от Legrand - надёжное решение для управления освещением из двух мест, особенно там, где требуется открытая установка и защита от брызг воды. Артикул 782334 входит в серию Quteo и предназначен для работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Этот переключатель используется для управления светильниками или другими нагрузками из двух точек - например, у входа и выхода комнаты, в длинном коридоре или на лестнице. Благодаря защите IP44 и открытому способу монтажа, он подходит для установки в помещениях с высокой влажностью: ванных комнатах, подъездах, на террасах, в гаражах и на улице под навесом. Применяется в жилых, общественных и промышленных зданиях.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В, частота 50 Гц - совместим с бытовой сетью в России и странах СНГ
• Степень защиты: IP44 - защищён от брызг воды с любого направления и от предметов больше 1 мм (например, проволоки)
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток
• Способ подключения: винтовые клеммы - надёжное соединение с медным кабелем сечением до 2,5 мм2
• Габариты: 70×70×51 мм - компактный размер для удобного монтажа
• Минимальная глубина монтажной коробки: 30 мм - требует минимального свободного пространства за стеной
• Цвет: серый, глянцевая отделка - эстетичный внешний вид, легко моется
• Климатическое исполнение: УХЛ4 - работает при температурах от -5C до +40C
• Подсветка: опциональна - не имеет встроенной подсветки, можно использовать с внешними решениями

Совместимость и монтаж

Переключатель проходной одноклавишный наружный серый 10А IP44 250В устанавливается на поверхность стены с помощью винтового крепления. Для правильной работы необходимо использовать два таких выключателя в паре - один на каждом конце цепи. Подключение выполняется по схеме “проходной переключатель”: фаза подаётся на общий контакт одного устройства, а между двумя устройствами соединяются два перемычных провода. Кабели сечением более 2,5 мм2 не допускаются - это может повредить клеммы. Корпус уже собран с рамкой, дополнительная сборка не нужна.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и техническому регламенту ТР ТС 004/2011, что гарантирует безопасность при использовании в бытовых и коммерческих системах. Отсутствие галогенов делает материал экологически безопасным. Сертифицирован для эксплуатации в условиях, соответствующих классу УХЛ4 - то есть в умеренно холодном климате с возможными колебаниями влажности.

Преимущества

• Открытая установка - не требует штробления стен, идеально для ремонта или временного монтажа
• Защита IP44 - обеспечивает долгую работу даже во влажных зонах
• Фирменная серия Quteo от Legrand - проверенная надёжность и соответствие европейским нормам
• Глянцевая поверхность - устойчива к запылению, легко протирается
• Все элементы в комплекте - не нужно докупать рамки или крепления

Ограничения применения

• Не предназначена для установки под открытым небом - не защищена от прямого дождя или сильного потока воды
• Запрещено подключать нагрузки выше 10 А - риск перегрева и возгорания
• Не рекомендуется для использования при температурах ниже -5C - снижается прочность пластика
• Не поддерживает автоматизацию - несовместим с датчиками движения или умными системами без дополнительных реле
• Не имеет встроенного индикатора - нельзя определить состояние вкл./выкл. в темноте без внешнего освещения

Примеры использования

• Освещение в коридоре дома - включить свет у входа, выключить у спальной комнаты
• Свет на лестнице - управление с первого и второго этажа
• Гараж или подвал - включение света у двери и выключение у рабочего места
• Общественные туалеты - возможность включить свет снаружи и выключить внутри

Практические советы

• При монтаже используйте кабель с медными жилами - алюминий не рекомендуется из-за плохой контактируемости с винтовыми клеммами
• Проверьте глубину монтажной коробки перед установкой - минимум 30 мм, иначе корпус не поместится
• Для наружной установки выбирайте место под навесом - хотя IP44 защищает от брызг, длительное воздействие воды снизит срок службы
• Если планируете заменить старый выключатель - убедитесь, что провода подходят под сечение 2,5 мм2; если меньше - используйте переходники
• При работе с несколькими проходными выключателями - всегда маркируйте провода, чтобы не перепутать перемычки
