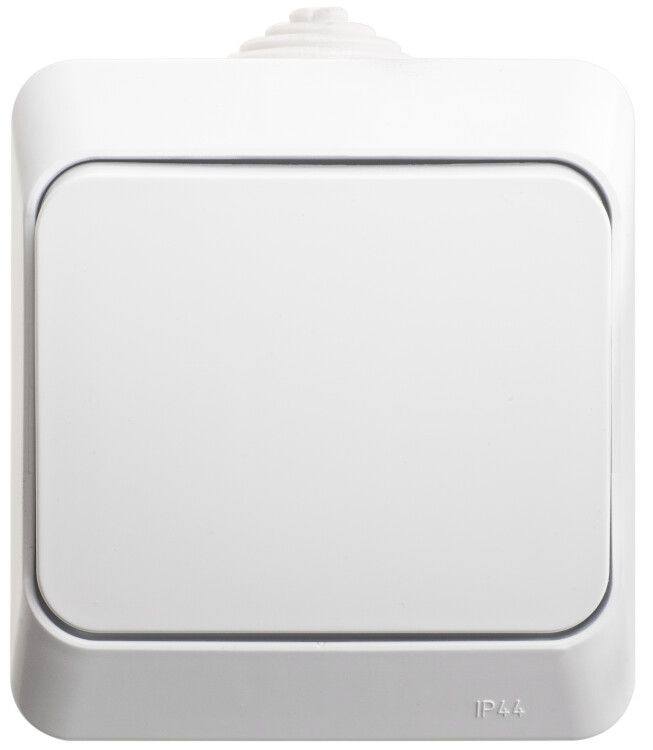

Переключатель проходной 1-кл. ОП Этюд 10А IP44 10AX бел. SE BA10-046B APC

Переключатель проходной 1-клавишный наружный IP44 белый схема 6 от Systeme Electric (артикул ba10-046b) - это надёжное устройство для управления освещением из двух мест, подходящее для открытой установки в бытовых и промышленных помещениях. Продукт серии ETUDE выполнен в России и соответствует требованиям безопасности для сетей до 250 В.

Назначение и область применения

Переключатель проходной 1-клавишный наружный IP44 белый схема 6 используется для переключения одного источника света между двумя точками - например, в коридоре, на лестнице или в длинном помещении. Подходит для установки в жилых домах, офисах, складах и других объектах, где требуется удобное управление освещением без необходимости возвращаться к первому выключателю. Устройство рассчитано на работу в условиях повышенной влажности и запылённости, что делает его пригодным для неотапливаемых помещений, подъездов, гаражей и наружных зон с защитой от брызг.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Степень защиты: IP44 (защита от брызг воды и частиц размером более 1 мм)
• Тип управления: клавишный
• Способ монтажа: открытая установка
• Способ подключения: винтовые клеммы
• Материал корпуса: пластик, не содержащий галогенов
• Цвет: белый, глянцевая отделка
• Габариты: 66×79×49 мм
• Минимальная глубина монтажной коробки: 51 мм
• Количество клавиш: 1
• Схема подключения: 6 (для проходного включения)
• Тип комплектации: готовый к установке, со встроенным корпусом
• Тип крепления: винтовое
• Подсветка: не предусмотрена

Совместимость и монтаж

Устройство совместимо с другими элементами серии ETUDE и подходит для монтажа на стену с использованием внешней монтажной коробки. Для правильной работы необходимо использовать две единицы этого переключателя - один на входе, второй на выходе цепи. Кабель подключается через винтовые зажимы: фаза, два перемычных провода между переключателями и ноль (не проходит через выключатель). Глубина монтажной коробки должна быть не менее 51 мм - меньшая глубина затруднит установку и может повредить контакты. Монтаж выполняется без вскрытия корпуса; все клеммы доступны после снятия крышки.

Безопасность и стандарты

Переключатель проходной 1-клавишный наружный IP44 белый схема 6 соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Защита IP44 обеспечивает безопасную эксплуатацию в условиях возможного попадания брызг воды и пыли. Отсутствие галогенов в материале снижает риск образования токсичных веществ при нагреве. Номинальный ток 10 А позволяет коммутировать нагрузки до 2,2 кВт - достаточно для большинства светодиодных, люминесцентных и ламп накаливания.

Преимущества

• Глянцевая поверхность легко моется и не задерживает пыль
• Корпус цельный - исключает необходимость сборки
• Произведено в России - гарантирует соответствие местным условиям эксплуатации
• Простая схема подключения, совместимая с типовой проходной схемой №6
• Надёжные винтовые клеммы обеспечивают долгий срок службы без потери контакта

Ограничения применения

• Не предназначен для установки в условиях постоянного воздействия прямого дождя или погружения в воду - IP44 недостаточен для улицы без козырька
• Не имеет подсветки - в темноте сложно найти клавишу
• Не подходит для управления несколькими группами света - только одна группа на один переключатель
• Требуется парная установка: один переключатель не работает самостоятельно
• Запрещено применять для управления мощными нагрузками выше 2,2 кВт (например, обогреватели, насосы)

Примеры использования

• Управление светом в длинном коридоре: выключатель у входа и у выхода
• Освещение лестницы: один переключатель внизу, другой - наверху
• Свет в гараже: включение/выключение у ворот и у рабочего места
• Комната с двумя входами: переключение света с любой стороны

Практические советы

• При замене старого устройства проверьте, чтобы новая модель имела ту же схему подключения (№6) - отличаются внутренние контакты
• Используйте кабель сечением не менее 1,5 мм2 для нагрузки до 10 А
• При монтаже в сыром месте убедитесь, что монтажная коробка герметично закрыта
• Не используйте этот переключатель как обычный - он требует второго аналогичного устройства в цепи
• При подключении пометьте провода: L (фаза), L1/L2 (перемычки), N (нулевой провод не подключается к выключателю)
• Для удобства обслуживания выбирайте модели с глянцевой поверхностью - они легче протираются от пыли и грязи
