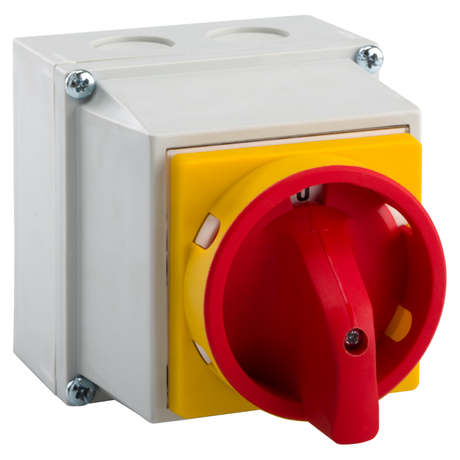

Переключатель кулачковый OptiSwitch 4G10-90-PK-S25 КЭАЗ 289695

Переключатель кулачковый OptiSwitch 4G10-90-PK-S25 от КЭАЗ - компактное устройство с поворотной рукояткой для коммутации цепей переменного тока до 690 В и током до 10 А. Подходит для управления оборудованием в распределительных щитах и условиях повышенной запыленности благодаря защите IP65.

Назначение и область применения

Perеключатель кулачковый OptiSwitch 4G10-90-PK-S25 предназначен для ручного переключения однополюсных электрических цепей. Он позволяет выбирать одно из двух положений: активное или нейтральное. Удобен там, где требуется надежное механическое управление питанием устройства без автоматизации. Применяется в системах управления станками, насосами, нагревательными элементами и другими нагрузками до 10 А. Может использоваться как выключатель питания или переводчик режимов работы оборудования.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение переменного тока: 690 В
• Число полюсов: 1
• Число положений рукоятки: 2 (включено / выключено с нейтральной позицией)
• Тип рукоятки: поворотная, с фиксацией в каждом положении
• Степень защиты: IP65 - полностью герметична против пыли и струй воды с любого направления
• Габариты передней панели: 88×88 мм
• Способ монтажа: на монтажную плату (панельный монтаж через отверстие)
• Комплексное исполнение: устройство уже собрано в прочном пластиковом корпусе
• Измерение между фазами: возможно - допускается использование в сетях с высокими потенциалами
• Нормативный документ: ТУ 3424-068-05758109-2012
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Переключатель OptiSwitch 4G10-90-PK-S25 устанавливается в стеновые или шкафные панели с прямоугольным проёмом 88×88 мм. Для монтажа используется фланцевый зажим внутри корпуса - никаких дополнительных креплений не требует. Корпус выполнен так, чтобы обеспечить плотное прилегание к поверхности панели, исключая провисание или люфт. Монтаж возможен как в открытых щитах, так и в закрытых распределительных шкафах. Поскольку устройство имеет степень защиты IP65, его можно использовать даже во внешних условиях при условии соблюдения температурного режима.

Безопасность и стандарты

Переключатель соответствует требованиям ТУ 3424-068-05758109-2012 и рассчитан на работу в соответствии с нормами безопасности для бытовой и промышленной аппаратуры. Конструкция предотвращает случайное замыкание и обеспечивает четкую визуальную индикацию положения рукоятки. Наличие нейтрального положения снижает риск некорректного включения при обслуживании. Защита IP65 гарантирует безопасность при работе в сыром, пыльном или агрессивном окружении.

Преимущества

• Высокая механическая долговечность - кулачковый механизм проверен временем
• Защита IP65 делает устройство пригодным для использования вне помещений и в сложных условиях
• Цельнолитой корпус минимизирует риск попадания внутрь грязи и влаги
• Фиксация рукоятки в крайних положениях исключает самопроизвольное переключение
• Установка занимает меньше времени, чем сборка аналогов из отдельных компонентов

Ограничения применения

• Не предназначена для частого переключения более 10–15 раз в час - длительная работа в режиме “частые включения” может снизить срок службы механизма
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния или подключения цепей управления
• Не рекомендовано применять в средах со взрывоопасными газами или паром - класс защиты IP65 недостаточен для взрывозащищенного исполнения
• Запрещён монтаж в местах постоянного воздействия прямого солнечного света выше +60 C - материал корпуса теряет прочность при экстремальных температурах

Примеры использования

• Выключение питания станка перед техобслуживанием
• Выбор режима работы теплового аппарата (например, “работа/выкл.”)
• Локальный выключатель для насосной группы в бассейне или на производстве
• Аварийный отключающий элемент в распределительном щите на объекте с ограниченным доступом

Практические советы

• При установке в щит используйте только отверстие точно 88×88 мм - меньшее вызовет деформацию корпуса, большее - потерю степени защиты
• Не затягивайте крепления слишком сильно - достаточно легкого усилия, чтобы корпус плотно прижался к панели
• Если нужна индикация состояния, подключите внешний светодиодный указатель - этот переключатель не имеет контактных групп для этого
• Обеспечьте свободный доступ к рукоятке - она должна легко поворачиваться рукой в перчатках
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - особенно важно в помещениях с высокой влажностью
